علت نیمه روشن ماندن لامپ ال ای دی چیست؟
چرا LED با جریان ناچیز روشن میشود؟
LED برای تولید نور به جریان بسیار کمتری از لامپ رشتهای نیاز دارد. در لامپ رشتهای، جریان کوچک نمیتواند فیلامان را به دمای نوردهی برساند؛ اما درایور LED میتواند همان انرژی را در خازن ذخیره کند یا مقدار کمی جریان به چیپها برساند. نتیجه، نور بسیار ضعیف یا چشمک دورهای است. این پدیده در منابع فنی LED ghosting نامیده میشود و Leviton نیز آن را روشن ماندن ضعیف LED در حالت خاموش تعریف میکند.
نور باقیمانده چه شکلهایی دارد؟
ممکن است لامپ بعد از خاموش کردن فقط چند ثانیه بهآرامی کمنور شود، ممکن است ساعتها نور ثابت بسیار کم داشته باشد، یا هر چند ثانیه یک بار چشمک بزند. شکل رفتار سرنخ مهمی است: محو شدن کوتاه بیشتر به انرژی ذخیرهشده مربوط است؛ نور ثابت به مسیر جریان پیوسته و چشمک دورهای به شارژ و تخلیه خازن اشاره دارد.
آیا این رفتار همیشه خرابی لامپ است؟
خیر. ممکن است لامپ کاملاً سالم باشد و کنترلر یا سیمکشی جریان بسیار کوچکی عبور دهد. در مقابل، بعضی درایورها مسیر تخلیه ضعیفتری دارند و به جریانهای القایی حساسترند. تعویض آزمایشی با لامپ سالم کمک میکند سهم لامپ از سهم مدار جدا شود.
آیا خاموش شدن چندثانیهای طبیعی است؟
اگر نور بلافاصله پس از قطع کلید رو به کاهش باشد و ظرف چند ثانیه کاملاً از بین برود، تخلیه خازن داخلی محتمل است. این رفتار با نیمهروشن ماندن دائمی تفاوت دارد. شروع ناگهانی، طولانی شدن زمان، داغی، بو یا صدای غیرعادی باید بررسی شود.
تفاوت نیمه روشن ماندن LED با فلیکر و کمنور شدن چیست؟
مرز با فلیکر
نور ضعیف پس از قطع کلید در حالت خاموش دیده میشود. فلیکر تغییر سریع شدت نور در حالت روشن است و معمولاً از درایور، نوسان برق یا دیمر ناشی میشود. مقاله فلیکر نور چیست؟ این مسئله را جداگانه بررسی میکند.
مرز با افت نور طولانیمدت
کمنور شدن در طول ماهها یا سالها به گرما، فرسودگی چیپ، افت درایور و آلودگی مربوط است. مقاله چرا لامپ LED بعد از مدتی کمنور میشود؟ آن موضوع را پوشش میدهد. این صفحه فقط درباره روشن ماندن پس از خاموش کردن کلید است.
فرق نور ثابت و چشمک در خاموشی
نور ثابت نشان میدهد جریان کوچک بهصورت پیوسته وجود دارد. چشمک دورهای معمولاً زمانی رخ میدهد که خازن آرام شارژ میشود و پس از رسیدن به آستانه، انرژی را ناگهانی تخلیه میکند. هر دو میتوانند یک ریشه مشترک داشته باشند ولی رفتار درایور متفاوت است.

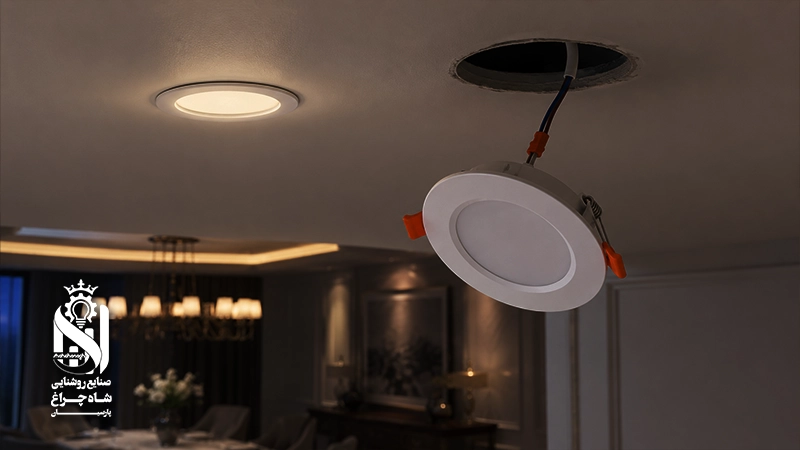

مهمترین علتهای نیمه روشن ماندن لامپ LED
جابهجایی فاز و نول
کلید تکپل باید هادی فاز را قطع کند. اگر نول قطع شود، فاز تا سرپیچ و درایور ادامه دارد و مسیرهای خازنی یا نشتی میتوانند جریان کوچکی بسازند. این خطا از نظر ایمنی نیز مهم است؛ زیرا خاموش بودن کلید به معنی بیبرق بودن سرپیچ نخواهد بود.

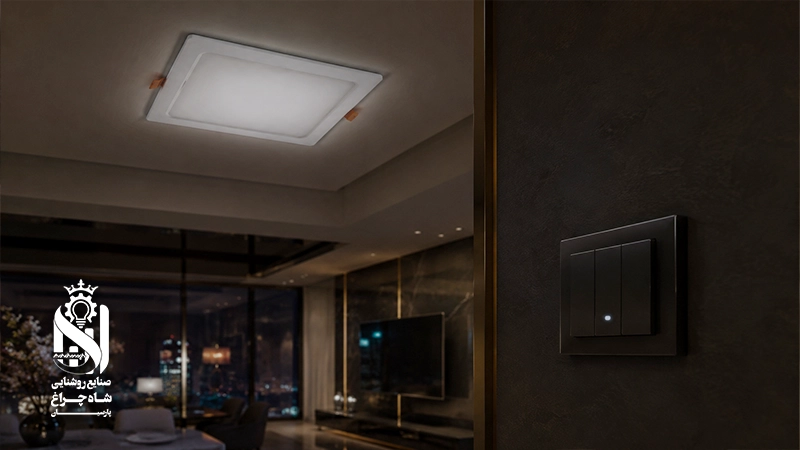

کلید چراغدار
چراغ کوچک داخل کلید برای دیده شدن در تاریکی، در حالت خاموش مقدار کمی جریان از بار عبور میدهد. این جریان برای لامپ رشتهای قابل مشاهده نیست ولی LED حساس را کمنور نگه میدارد. اگر مشکل بلافاصله پس از نصب کلید چراغدار شروع شده باشد، این علت در اولویت است.

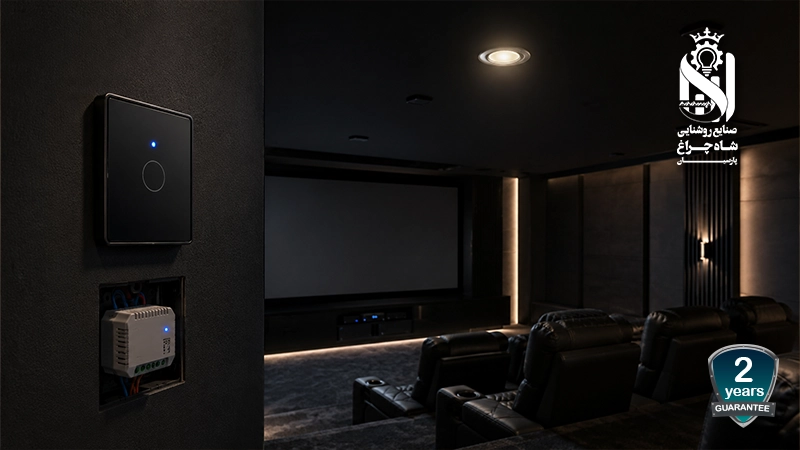

کلید هوشمند بدون نول
کلید هوشمند برای پردازنده و ارتباط بیسیم به برق نیاز دارد. مدل دو سیمه این انرژی را از مسیر بار میگیرد. جریان آمادهبهکار میتواند خازن لامپ را شارژ کند. حداقل بار و ماژول بایپس اختصاصی باید از مشخصات همان کلید بررسی شود.
دیمر نامناسب
دیمرهای قدیمی برای لامپ رشتهای ممکن است در حالت خاموش کاملاً مدار را قطع نکنند یا حداقل بار بالایی داشته باشند. با لامپ کموات LED، جریان نشتی دیمر میتواند نور ضعیف، چشمک یا وزوز ایجاد کند. عبارت Dimmable روی لامپ به معنی سازگاری با هر دیمر نیست.
ولتاژ القایی کابلها
سیم فاز و برگشت لامپ در مسیر طولانی کنار هم مانند یک خازن کوچک رفتار میکنند. کوپل خازنی جریان بسیار کمی روی سیم خاموش ایجاد میکند. این حالت در کابلهای چندرشته، کلید تبدیل، مسیر طولانی و لوله مشترک چند مدار بیشتر دیده میشود.

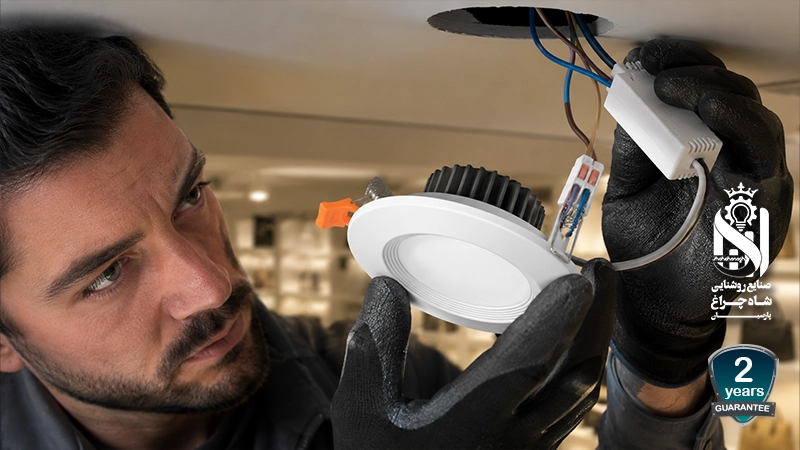

سیمکشی فرسوده
رطوبت، عایق ترکخورده، جعبه تقسیم آلوده یا اتصال نیمسوخته میتواند مسیر نشتی با مقاومت بالا ایجاد کند. LED این جریان را زودتر از لامپ قدیمی آشکار میکند. تعویض لامپ ممکن است نشانه را پنهان کند اما مشکل ایمنی سیمکشی را برطرف نمیسازد.
مدار داخلی حساس لامپ
نوع یکسوکننده، مقدار خازن، مقاومت تخلیه و آستانه درایور تعیین میکنند لامپ با چه جریان کوچکی نور تولید کند. دو لامپ ۹ وات میتوانند روی یک مدار رفتار متفاوتی داشته باشند. این تفاوت همیشه به معنی خرابی نیست، ولی سازگاری محصول مهم است.
نول مشترک یا اتصال اشتباه چند مدار
در ساختمان قدیمی ممکن است نول چند مدار بهطور نامناسب مشترک شده باشد. برگشت جریان، اختلاف پتانسیل و خطر هنگام تعمیر از پیامدهای آن است. بررسی تابلو و نول مشترک به ابزار و ایزولهسازی صحیح نیاز دارد.
کلید تبدیل و مدار راهپله
تعداد هادیهای مسافر و طول مسیر در مدار تبدیل بیشتر است و کوپل خازنی افزایش مییابد. اگر نور فقط در یک ترکیب خاص کلیدها دیده شود، نقشه اتصال و مسیر سیمها باید بررسی شود.
سنسور و تایمر دو سیمه
سنسور یا تایمر بدون نول برای تغذیه مدار داخلی، مقدار کمی جریان از بار عبور میدهد. این جریان با بعضی براکتها و پنلها مشکل ایجاد میکند. مقاله علت روشن یا خاموش نشدن چراغ سنسوردار عیبیابی سنسور را جداگانه توضیح میدهد.
روش مرحلهای تشخیص علت نیمه روشن ماندن لامپ ال ای دی
مرحله اول: شکل نور را ثبت کنید
ثابت بودن، محوشدن، چشمک دورهای، مدت ادامه و ارتباط آن با وضعیت کلید را یادداشت کنید. این اطلاعات میان خازن ذخیره، جریان پیوسته و کنترلر ناسازگار تفاوت ایجاد میکند.
مرحله دوم: تغییر اخیر را پیدا کنید
تعویض لامپ، نصب کلید چراغدار، دیمر، سنسور، کلید هوشمند یا تعمیر سیمکشی را بررسی کنید. شروع مشکل بلافاصله پس از یک تغییر، دامنه عیبیابی را بسیار محدود میکند.
مرحله سوم: لامپ سالم دیگری را امتحان کنید
در صورت امکان تعویض ایمن، لامپ سازگار دیگری روی همان سرپیچ آزمایش شود. اگر مشکل فقط با یک مدل رخ دهد، حساسیت درایور نقش دارد. اگر همه مدلها درگیرند، مدار در اولویت است.
مرحله چهارم: چند نقطه مدار را مقایسه کنید
اگر همه چراغهای یک مدار رفتار مشابه دارند، علت مشترک در کلید، تابلو، نول یا کابل محتمل است. اگر فقط یک نقطه درگیر است، سرپیچ، رطوبت و اتصال محلی بررسی شوند.
مرحله پنجم: نوع کنترلر را مشخص کنید
کلید ساده، چراغدار، هوشمند، دیمر، تایمر یا سنسور هرکدام مسیر متفاوتی برای جریان آمادهبهکار دارند. شماره مدل و راهنمای سازنده اطلاعات مهمی درباره حداقل بار و نیاز به نول میدهد.
مرحله ششم: اندازهگیری تخصصی
برقکار فاز و نول، ولتاژ در حالت خاموش، امپدانس منبع، نشتی عایقی و نول مشترک را بررسی میکند. مولتیمتر امپدانس بالا ممکن است ولتاژ القایی را نشان دهد؛ بنابراین تفسیر عدد بدون روش مناسب کافی نیست.
راهکارهای اصولی و ایمن
اصلاح قطع فاز بهجای نول
اگر کلید نول را قطع میکند، سیمکشی باید بهگونهای اصلاح شود که فاز قطع گردد. این اصلاح هم به خاموش شدن کامل کمک میکند و هم ایمنی تعویض لامپ را افزایش میدهد.
جایگزینی کلید چراغدار
کلید ساده یا مدل نشانگر طراحیشده برای LED میتواند مشکل را برطرف کند. Leviton کلیدهای چراغداری معرفی میکند که برای بارهای LED بدون ghosting طراحی شدهاند. نصب باید مطابق نقشه سازنده باشد.
استفاده از دیمر مخصوص LED
دیمر باید با نوع لامپ، توان کل، تعداد منابع و روش کنترل سازگار باشد. سازگاری واقعی از جدول سازنده یا آزمون نمونه مشخص میشود. اگر چراغ دیمرپذیر نیست، دیمر باید حذف شود.
استفاده از بایپس اختصاصی سازنده
برای بعضی کلیدهای هوشمند بدون نول، سازنده ماژول جبرانساز مشخصی ارائه میکند. نصب مقاومت یا خازن آزاد روی برق شهر بدون رده ولتاژ، محفظه و محاسبه حرارتی خطرناک است.
اصلاح کابلکشی
جداسازی مسیر برگشت خاموش از فاز دائم، کوتاه کردن مسیرهای غیرضروری و اجرای درست مدار تبدیل میتواند کوپل خازنی را کم کند. راهکار به ساختمان و امکان دسترسی بستگی دارد.
تعمیر سیمکشی فرسوده
اگر آزمون عایقی نشتی را نشان دهد، بخش آسیبدیده، جعبه مرطوب یا ترمینال سوخته باید اصلاح شود. پنهان کردن نشانه با لامپ کمحساستر جایگزین تعمیر نیست.
انتخاب محصول سازگار
برای لامپهای خانگی میتوان دسته لامپ کممصرف LED را بررسی کرد. برای روشنایی یکپارچه نیز دستههای براکت LED، چراغ شبکه و پروژکتور LED مرتبطاند.
خرید عمده چراغ LED و پروژههای B2B
آزمون نمونه پیش از سفارش
چند نمونه چراغ، کلید، دیمر و سنسور نهایی روی مداری با طول کابل و حداقل بار مشابه پروژه آزمایش شوند. خاموشی کامل در تاریکی، فلیکر، وزوز و رفتار در کمترین بار ثبت گردد.
ثبت نوع کنترلر و حداقل بار
در فهرست تجهیزات باید وجود نول، نوع دیمر، حداقل بار، تعداد چراغ در هر کانال و قابلیت دیمر محصول نوشته شود. عبارت کلی «سازگار با LED» برای پروژه بزرگ کافی نیست.
کنترل محموله
درایور یا چیپ ممکن است میان سریهای تولید تغییر کند. نمونه مرجع نگهداری و بخشی از هر محموله روی مدار کنترل واقعی بررسی شود تا تغییر رفتار خاموشی پیش از نصب گسترده مشخص گردد.
صورتجلسه تحویل
خاموشی کامل، عملکرد دیمر، وضعیت کلید هوشمند، آزمون عایقی و نقشه فاز و نول در تحویل ثبت شود. این مستندات اختلاف میان تأمینکننده، پیمانکار و بهرهبردار را کاهش میدهند.
هزینه چرخه عمر
مشکل ghosting در صدها واحد میتواند هزینه تعویض کلید، مراجعه مجدد و نارضایتی ایجاد کند. هزینه آزمون نمونه بسیار کمتر از اصلاح گسترده پس از تحویل است.
| نشانه | علت محتمل | آزمون اولیه | اقدام |
|---|---|---|---|
| نور چند ثانیه محو میشود | تخلیه خازن | ثبت مدت | پایش، مگر همراه نشانه دیگر |
| نور ثابت تا ساعتها | جریان نشتی یا کنترلر | مقایسه کلید و لامپ | بررسی مدار |
| چشمک دورهای در خاموشی | شارژ و تخلیه خازن | بررسی دیمر و کلید هوشمند | کنترلر سازگار |
| فقط با کلید چراغدار | جریان نشانگر | کلید ساده آزمایشی | تعویض کلید |
| فقط یک لامپ | حساسیت درایور یا سرپیچ | جابهجایی لامپ | تعویض یا بررسی محلی |
| همراه داغی یا بو | اتصال خطرناک | هیچ آزمون خانگی | قطع فوری مدار |
کارهایی که نباید انجام شوند:
- اتصال نول به ارت برای حذف نور
- نصب مقاومت یا خازن آزاد بدون محفظه و رده مناسب
- کار روی کلید یا سرپیچ برقدار
- افزایش تصادفی تعداد لامپ برای بالا بردن بار
- پنهان کردن سیمکشی فرسوده با تعویض صرف لامپ
سناریوهای واقعی و مسیر رفع مشکل
اتاق خواب پس از نصب کلید چراغدار
اگر مشکل بلافاصله پس از نصب کلید شروع شده و با کلید ساده رفع میشود، جریان نشانگر علت اصلی است. کلید سازگار با LED انتخاب میشود.
راهرو با چشمک هر سی ثانیه
جریان کوچک خازن را شارژ میکند و انرژی به شکل پالس تخلیه میشود. تایمر، سنسور دو سیمه و مسیر طولانی بررسی میشوند.
فقط یک لامپ لوستر
درایور همان لامپ ممکن است حساستر باشد. جابهجایی جای لامپها سهم لامپ و سرپیچ را مشخص میکند.

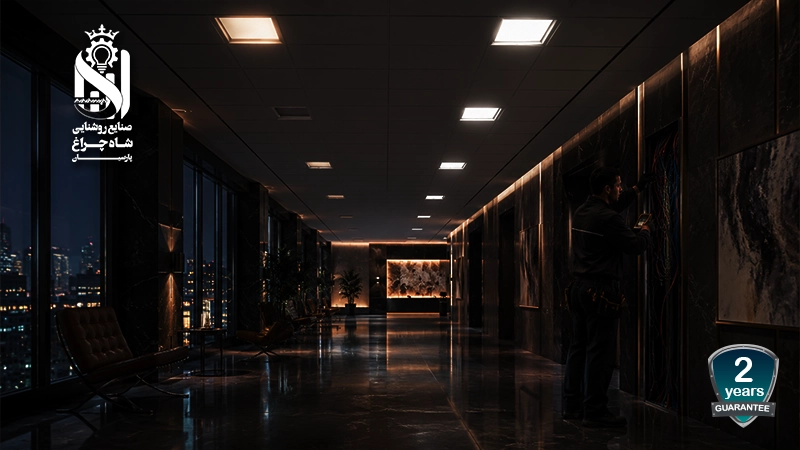

همه چراغهای یک طبقه
علت مشترک در نول، کنترل مرکزی یا تابلو محتمل است. تعویض تکتک لامپها راهکار منطقی نیست.
شروع مشکل بعد از بازسازی
جابهجایی فاز و نول، اتصال اشتباه کلید تبدیل یا تغییر مسیر کابل در اولویت بررسی است.
حمام پس از نشتی آب
رطوبت میتواند مقاومت عایقی را کاهش دهد. مدار باید قطع بماند و سیمکشی و IP چراغ بررسی شوند.
دیمر قدیمی و لامپ جدید
حداقل بار دیمر قدیمی با LED تأمین نمیشود. دیمر مخصوص LED و لامپ دیمرپذیر سازگار لازماند.
کلید هوشمند بدون نول
جریان آمادهبهکار از مسیر لامپ عبور میکند. کلید دارای نول یا بایپس اختصاصی سازنده بررسی میشود.
جزئیات فنی تکمیلی
چرا مولتیمتر عدد ولتاژ نشان میدهد ولی توان کم است؟
مولتیمتر دیجیتال امپدانس ورودی بالایی دارد و جریان بسیار کمی میکشد. به همین دلیل ولتاژ القایی را بدون بار قابل توجه نمایش میدهد. برقکار با ابزار و روش مناسب بررسی میکند که ولتاژ از منبع واقعی میآید یا فقط حاصل کوپل خازنی است.
برقدار بودن سرپیچ در حالت خاموش
اگر کلید نول را قطع کرده باشد، کنتاکت داخلی سرپیچ ممکن است نسبت به زمین فاز داشته باشد. این وضعیت هنگام تعویض لامپ خطرناک است و باید اصلاح شود. فازمتر ساده برای اثبات بیبرقی کافی نیست.
نقش مقاومت تخلیه درایور
برخی درایورها مقاومت تخلیه دارند تا انرژی خازن پس از قطع برق کاهش یابد. مقدار نامناسب یا حذف آن، حساسیت به جریانهای کوچک را افزایش میدهد. تعمیر داخلی لامپ اقتصادی یا ایمن نیست و محصول استاندارد جایگزین میشود.
تفاوت بار یک لامپ و چند لامپ
کنترلر ممکن است با چند لامپ موازی پایدار باشد ولی با یک لامپ کموات ghosting ایجاد کند. این تغییر نشانه وجود حداقل بار است، اما اضافه کردن بار غیرضروری راهکار دائمی و بهینه محسوب نمیشود.
اثر طول کابل
با افزایش طول کابل و سطح مجاورت هادیها، ظرفیت خازنی بیشتر میشود. در پروژههای بزرگ، طراحی مسیر کابل از ابتدا میتواند احتمال ولتاژ القایی را کاهش دهد.
نقش رطوبت و آلودگی رسانا
گردوغبار صنعتی مرطوب، نمک، بخار و آلودگی داخل جعبه تقسیم میتوانند مسیر نشتی بسازند. خشک کردن ظاهری کافی نیست و منبع نفوذ و عایق باید بررسی شوند.
کنترل بعد از تعمیر
پس از اصلاح، مدار در تاریکی و در همه وضعیتهای کلید تبدیل، دیمر و فرمان هوشمند آزمایش میشود. نتیجه باید بدون نور ثابت، پالس و داغی ناخواسته باشد.
آموزش بهرهبردار
ساکنان باید بدانند خاموش بودن کلید اجازه باز کردن چراغ را نمیدهد. هرگونه داغی، بوی سوختگی، صدای خشخش یا عملکرد RCD باید فوراً گزارش شود.
پیوست اجرایی عیبیابی و کنترل کیفیت
نکته اجرایی 1: مستندسازی و کنترل مدار
در بررسی حرفهای، شماره مدار، مدل کلید، مدل لامپ، طول تقریبی کابل، تعداد منابع، زمان باقی ماندن نور و نتیجه آزمون با لامپ مرجع ثبت میشود. این مستندات کمک میکنند مشکل از محصول، کنترلر یا سیمکشی تفکیک شود. در پروژههای چندواحدی، بررسی یک نمونه بدون ثبت شرایط ممکن است نتیجه گمراهکننده بدهد؛ زیرا حداقل بار، مسیر کابل و نوع نول در واحدهای مختلف متفاوت است. پس از اصلاح نیز خاموشی کامل در تاریکی، عملکرد همه کلیدهای تبدیل، رفتار دیمر در حداقل بار و نبود داغی یا صدای غیرعادی کنترل میشود.
نکته اجرایی 2: مستندسازی و کنترل مدار
در بررسی حرفهای، شماره مدار، مدل کلید، مدل لامپ، طول تقریبی کابل، تعداد منابع، زمان باقی ماندن نور و نتیجه آزمون با لامپ مرجع ثبت میشود. این مستندات کمک میکنند مشکل از محصول، کنترلر یا سیمکشی تفکیک شود. در پروژههای چندواحدی، بررسی یک نمونه بدون ثبت شرایط ممکن است نتیجه گمراهکننده بدهد؛ زیرا حداقل بار، مسیر کابل و نوع نول در واحدهای مختلف متفاوت است. پس از اصلاح نیز خاموشی کامل در تاریکی، عملکرد همه کلیدهای تبدیل، رفتار دیمر در حداقل بار و نبود داغی یا صدای غیرعادی کنترل میشود.
نکته اجرایی 3: مستندسازی و کنترل مدار
در بررسی حرفهای، شماره مدار، مدل کلید، مدل لامپ، طول تقریبی کابل، تعداد منابع، زمان باقی ماندن نور و نتیجه آزمون با لامپ مرجع ثبت میشود. این مستندات کمک میکنند مشکل از محصول، کنترلر یا سیمکشی تفکیک شود. در پروژههای چندواحدی، بررسی یک نمونه بدون ثبت شرایط ممکن است نتیجه گمراهکننده بدهد؛ زیرا حداقل بار، مسیر کابل و نوع نول در واحدهای مختلف متفاوت است. پس از اصلاح نیز خاموشی کامل در تاریکی، عملکرد همه کلیدهای تبدیل، رفتار دیمر در حداقل بار و نبود داغی یا صدای غیرعادی کنترل میشود.
نکته اجرایی 4: مستندسازی و کنترل مدار
در بررسی حرفهای، شماره مدار، مدل کلید، مدل لامپ، طول تقریبی کابل، تعداد منابع، زمان باقی ماندن نور و نتیجه آزمون با لامپ مرجع ثبت میشود. این مستندات کمک میکنند مشکل از محصول، کنترلر یا سیمکشی تفکیک شود. در پروژههای چندواحدی، بررسی یک نمونه بدون ثبت شرایط ممکن است نتیجه گمراهکننده بدهد؛ زیرا حداقل بار، مسیر کابل و نوع نول در واحدهای مختلف متفاوت است. پس از اصلاح نیز خاموشی کامل در تاریکی، عملکرد همه کلیدهای تبدیل، رفتار دیمر در حداقل بار و نبود داغی یا صدای غیرعادی کنترل میشود.
نکته اجرایی 5: مستندسازی و کنترل مدار
در بررسی حرفهای، شماره مدار، مدل کلید، مدل لامپ، طول تقریبی کابل، تعداد منابع، زمان باقی ماندن نور و نتیجه آزمون با لامپ مرجع ثبت میشود. این مستندات کمک میکنند مشکل از محصول، کنترلر یا سیمکشی تفکیک شود. در پروژههای چندواحدی، بررسی یک نمونه بدون ثبت شرایط ممکن است نتیجه گمراهکننده بدهد؛ زیرا حداقل بار، مسیر کابل و نوع نول در واحدهای مختلف متفاوت است. پس از اصلاح نیز خاموشی کامل در تاریکی، عملکرد همه کلیدهای تبدیل، رفتار دیمر در حداقل بار و نبود داغی یا صدای غیرعادی کنترل میشود.
نکته اجرایی 6: مستندسازی و کنترل مدار
در بررسی حرفهای، شماره مدار، مدل کلید، مدل لامپ، طول تقریبی کابل، تعداد منابع، زمان باقی ماندن نور و نتیجه آزمون با لامپ مرجع ثبت میشود. این مستندات کمک میکنند مشکل از محصول، کنترلر یا سیمکشی تفکیک شود. در پروژههای چندواحدی، بررسی یک نمونه بدون ثبت شرایط ممکن است نتیجه گمراهکننده بدهد؛ زیرا حداقل بار، مسیر کابل و نوع نول در واحدهای مختلف متفاوت است. پس از اصلاح نیز خاموشی کامل در تاریکی، عملکرد همه کلیدهای تبدیل، رفتار دیمر در حداقل بار و نبود داغی یا صدای غیرعادی کنترل میشود.
نکته اجرایی 7: مستندسازی و کنترل مدار
در بررسی حرفهای، شماره مدار، مدل کلید، مدل لامپ، طول تقریبی کابل، تعداد منابع، زمان باقی ماندن نور و نتیجه آزمون با لامپ مرجع ثبت میشود. این مستندات کمک میکنند مشکل از محصول، کنترلر یا سیمکشی تفکیک شود. در پروژههای چندواحدی، بررسی یک نمونه بدون ثبت شرایط ممکن است نتیجه گمراهکننده بدهد؛ زیرا حداقل بار، مسیر کابل و نوع نول در واحدهای مختلف متفاوت است. پس از اصلاح نیز خاموشی کامل در تاریکی، عملکرد همه کلیدهای تبدیل، رفتار دیمر در حداقل بار و نبود داغی یا صدای غیرعادی کنترل میشود.
نکته اجرایی 8: مستندسازی و کنترل مدار
در بررسی حرفهای، شماره مدار، مدل کلید، مدل لامپ، طول تقریبی کابل، تعداد منابع، زمان باقی ماندن نور و نتیجه آزمون با لامپ مرجع ثبت میشود. این مستندات کمک میکنند مشکل از محصول، کنترلر یا سیمکشی تفکیک شود. در پروژههای چندواحدی، بررسی یک نمونه بدون ثبت شرایط ممکن است نتیجه گمراهکننده بدهد؛ زیرا حداقل بار، مسیر کابل و نوع نول در واحدهای مختلف متفاوت است. پس از اصلاح نیز خاموشی کامل در تاریکی، عملکرد همه کلیدهای تبدیل، رفتار دیمر در حداقل بار و نبود داغی یا صدای غیرعادی کنترل میشود.
نکته اجرایی 9: مستندسازی و کنترل مدار
در بررسی حرفهای، شماره مدار، مدل کلید، مدل لامپ، طول تقریبی کابل، تعداد منابع، زمان باقی ماندن نور و نتیجه آزمون با لامپ مرجع ثبت میشود. این مستندات کمک میکنند مشکل از محصول، کنترلر یا سیمکشی تفکیک شود. در پروژههای چندواحدی، بررسی یک نمونه بدون ثبت شرایط ممکن است نتیجه گمراهکننده بدهد؛ زیرا حداقل بار، مسیر کابل و نوع نول در واحدهای مختلف متفاوت است. پس از اصلاح نیز خاموشی کامل در تاریکی، عملکرد همه کلیدهای تبدیل، رفتار دیمر در حداقل بار و نبود داغی یا صدای غیرعادی کنترل میشود.
نکته اجرایی 10: مستندسازی و کنترل مدار
در بررسی حرفهای، شماره مدار، مدل کلید، مدل لامپ، طول تقریبی کابل، تعداد منابع، زمان باقی ماندن نور و نتیجه آزمون با لامپ مرجع ثبت میشود. این مستندات کمک میکنند مشکل از محصول، کنترلر یا سیمکشی تفکیک شود. در پروژههای چندواحدی، بررسی یک نمونه بدون ثبت شرایط ممکن است نتیجه گمراهکننده بدهد؛ زیرا حداقل بار، مسیر کابل و نوع نول در واحدهای مختلف متفاوت است. پس از اصلاح نیز خاموشی کامل در تاریکی، عملکرد همه کلیدهای تبدیل، رفتار دیمر در حداقل بار و نبود داغی یا صدای غیرعادی کنترل میشود.
نکته اجرایی 11: مستندسازی و کنترل مدار
در بررسی حرفهای، شماره مدار، مدل کلید، مدل لامپ، طول تقریبی کابل، تعداد منابع، زمان باقی ماندن نور و نتیجه آزمون با لامپ مرجع ثبت میشود. این مستندات کمک میکنند مشکل از محصول، کنترلر یا سیمکشی تفکیک شود. در پروژههای چندواحدی، بررسی یک نمونه بدون ثبت شرایط ممکن است نتیجه گمراهکننده بدهد؛ زیرا حداقل بار، مسیر کابل و نوع نول در واحدهای مختلف متفاوت است. پس از اصلاح نیز خاموشی کامل در تاریکی، عملکرد همه کلیدهای تبدیل، رفتار دیمر در حداقل بار و نبود داغی یا صدای غیرعادی کنترل میشود.
نکته اجرایی 12: مستندسازی و کنترل مدار
در بررسی حرفهای، شماره مدار، مدل کلید، مدل لامپ، طول تقریبی کابل، تعداد منابع، زمان باقی ماندن نور و نتیجه آزمون با لامپ مرجع ثبت میشود. این مستندات کمک میکنند مشکل از محصول، کنترلر یا سیمکشی تفکیک شود. در پروژههای چندواحدی، بررسی یک نمونه بدون ثبت شرایط ممکن است نتیجه گمراهکننده بدهد؛ زیرا حداقل بار، مسیر کابل و نوع نول در واحدهای مختلف متفاوت است. پس از اصلاح نیز خاموشی کامل در تاریکی، عملکرد همه کلیدهای تبدیل، رفتار دیمر در حداقل بار و نبود داغی یا صدای غیرعادی کنترل میشود.
بررسی تخصصی مدارهای خاص و شرایط کمتر شناختهشده
لامپ روی مدار کلید تبدیل
در مدار کلید تبدیل، دو هادی مسافر میان کلیدها رفتوبرگشت دارند و معمولاً در طول زیادی کنار فاز دائم قرار میگیرند. همین وضعیت ظرفیت خازنی مدار را بیشتر میکند و میتواند روی هادی برگشت خاموش ولتاژ کمتوان ایجاد نماید. اگر نور ضعیف لامپ خاموش فقط در یکی از وضعیتهای کلیدهای تبدیل دیده میشود، ترتیب اتصال مسافرها، محل فاز ورودی و طول مسیر باید بررسی شوند. اصلاح نقشه یا جداسازی مسیر در بعضی ساختمانها مشکل را برطرف میکند. در ساختمانهای چندطبقه بهتر است همه حالتهای کلیدها ثبت شوند، زیرا مشکل ممکن است فقط در یک ترکیب خاص ظاهر شود و در آزمون کوتاه دیده نشود.
لامپ روی مدار تایمر راهپله
تایمرهای قدیمی ممکن است در حالت خاموش جریان کمی برای مدار داخلی یا چراغ شستیها عبور دهند. پس از جایگزینی لامپهای رشتهای با LED کموات، این جریان قابل مشاهده میشود. استفاده از تایمر سازگار با LED، کنترل حداقل بار و بررسی شستیهای چراغدار از اقدامات اصلی هستند. افزودن بار غیرضروری فقط برای خاموش کردن نور، مصرف انرژی و گرما را افزایش میدهد و راهکار مهندسی مناسبی نیست. در پروژه نوسازی راهپله باید تایمر، شستی، نوع سیمکشی و تعداد لامپها بهعنوان یک سامانه واحد بررسی شوند.
لامپ متصل به سنسور حضور یا فتوسل
سنسور دو سیمه و بعضی فتوسلها برای تغذیه مدار الکترونیکی خود به جریان عبوری از بار وابستهاند. اگر بار LED بسیار کم باشد، خاموش نشدن کامل LED یا چشمک در حالت خاموش رخ میدهد. سنسور دارای نول مستقل، رله با کنتاکت خشک یا مدل دارای فهرست سازگاری LED انتخاب بهتری است. توان نامی سنسور برای بار مقاومتی را نباید بدون بررسی به بار LED تعمیم داد. در فضای باز نیز نفوذ رطوبت به فتوسل یا جعبه اتصال میتواند به جریان نشتی اضافه شود و تشخیص را پیچیدهتر کند.
لامپ روی مدار UPS یا اینورتر
خروجی بعضی UPSها، اینورترها و سیستمهای برق اضطراری در حالت آمادهبهکار شکل موج یا مسیرهای فیلتر متفاوتی دارند. خازنهای EMI و اتصال مرجع خروجی میتوانند جریان کوچکی ایجاد کنند. اگر مشکل فقط هنگام کار با برق اضطراری دیده میشود، توپولوژی خروجی، نول، اتصال حفاظتی و سازگاری بار LED باید توسط متخصص سیستم بررسی شود. استفاده از چراغی که روی برق شهر کاملاً خاموش میشود ولی روی اینورتر نیمهروشن میماند، سرنخ مهمی برای تفکیک علت از سیمکشی عمومی ساختمان است.
اثر کلیدها و رلههای دارای مدار حذف نویز
برخی کلیدها و رلهها برای کاهش جرقه یا تداخل الکترومغناطیسی یک شبکه RC دارند. این شبکه در حالت قطع نیز جریان بسیار کوچکی عبور میدهد. در بارهای پرتوان اثر دیده نمیشود، اما لامپ LED حساس میتواند روشن بماند. قطعه حذف نویز باید برای نوع بار انتخاب شود و حذف آن بدون بررسی ممکن است عمر کنتاکت یا سطح نویز را بدتر کند. در تابلوهای هوشمند، نوع رله خروجی و وجود اسنابر باید از روی نقشه یا دیتاشیت مشخص شود.
اثر سرپیچ آلوده و اتصالات سطحی
گردوغبار مرطوب، چربی، نمک و آلودگی روی سرپیچ میتوانند مسیر مقاومتی ضعیفی میان هادیها ایجاد کنند. در آشپزخانه، پارکینگ مرطوب و محیط صنعتی این احتمال بیشتر است. تمیزکاری باید با مدار قطع و پس از تأیید بیبرقی انجام شود. سرپیچ تغییررنگداده، ترکخورده یا شل بهتر است تعویض شود، زیرا علاوه بر نشتی، مقاومت اتصال و دمای موضعی را افزایش میدهد. استفاده از سرپیچ نامناسب برای توان یا دمای محیط نیز میتواند شرایط را بدتر کند.
اثر کابل بسیار بلند در باغ و محوطه
در روشنایی باغ، نما و محوطه، فاصله میان کلید و پروژکتور یا چراغ میتواند دهها متر باشد. ظرفیت خازنی مسیر طولانی افزایش مییابد و ولتاژ القایی محسوستر میشود. استفاده از رله یا کنتاکتور نزدیک بار، جداسازی مسیر فرمان از قدرت و انتخاب کنترلر مناسب LED میتواند راهکار بهتری از انتقال مستقیم برگشت خاموش در مسیر طولانی باشد. مسیرهای زیرزمینی مرطوب نیز باید از نظر عایق و آببندی اتصالات بررسی شوند.
اثر چند درایور موازی
وقتی چند پنل یا براکت موازی هستند، جریان نشتی میان خازنهای ورودی تقسیم میشود و ممکن است رفتار با تعداد چراغ تغییر کند. حذف یک چراغ از مدار میتواند ghosting را ظاهر کند یا شدت آن را افزایش دهد. این تغییر نشانه وجود حداقل بار یا مسیر مشترک جریان است و باید در طراحی کنترلر در نظر گرفته شود. در تحویل پروژه، کمترین تعداد چراغی که ممکن است روی هر کانال باقی بماند نیز باید آزمایش شود.
چکلیست نهایی برای برقکار و مدیر ساختمان
| مرحله | بررسی | نتیجه مورد انتظار | اقدام بعدی |
|---|---|---|---|
| ۱ | ثبت نوع نور باقیمانده | ثابت، محوشونده یا چشمکزن | انتخاب مسیر تشخیص |
| ۲ | بررسی تغییرات اخیر | کلید، دیمر، لامپ یا بازسازی | تمرکز روی همان بخش |
| ۳ | آزمون با لامپ مرجع | تغییر یا عدم تغییر رفتار | تفکیک لامپ از مدار |
| ۴ | کنترل فاز و نول | قطع صحیح فاز | اصلاح سیمکشی |
| ۵ | بررسی کلید چراغدار و دیمر | سازگاری با LED | تعویض کنترلر |
| ۶ | آزمون عایقی و نشتی | نبود مسیر ناخواسته | تعمیر کابل یا اتصال |
| ۷ | آزمون حداقل بار | خاموشی کامل با کمترین بار | اصلاح طراحی کنترل |
| ۸ | کنترل نهایی در تاریکی | نبود نور، پالس، داغی و صدا | ثبت نتیجه تحویل |
سوالات متداول درباره علت نیمه روشن ماندن لامپ ال ای دی
چرا لامپ LED بعد از خاموش کردن کلید نیمهروشن میماند؟
بهدلیل عبور جریان بسیار کوچک از کلید چراغدار، دیمر، کلید هوشمند، ولتاژ القایی یا سیمکشی.
آیا این مشکل خطرناک است؟
همیشه خطر فوری نیست، اما علت ناشناخته، داغی، بو، رطوبت یا برقدار شدن بدنه نیاز به قطع مدار و بررسی دارد.
آیا جابهجایی فاز و نول مؤثر است؟
بله. قطع نول بهجای فاز میتواند مسیرهای نشتی را فعال و سرپیچ را در حالت خاموش برقدار نگه دارد.
کلید چراغدار چه نقشی دارد؟
چراغ نشانگر مقدار کمی جریان از بار عبور میدهد و LED حساس را روشن نگه میدارد.
چرا لامپ خاموش چشمک میزند؟
خازن با جریان کوچک شارژ و پس از رسیدن به آستانه ناگهان تخلیه میشود.
آیا دیمر قدیمی مناسب LED است؟
نه همیشه. حداقل بار و نوع کنترل باید با لامپ LED سازگار باشد.
ولتاژ القایی چیست؟
کوپل خازنی میان سیمهای موازی میتواند روی سیم خاموش ولتاژ کمتوان ایجاد کند.
چرا فقط یک لامپ لوستر درگیر است؟
درایور آن لامپ یا سرپیچ همان شاخه ممکن است حساستر یا معیوب باشد.
آیا تعویض لامپ کافی است؟
گاهی نشانه را رفع میکند، ولی مشکل سیمکشی یا کنترلر ممکن است باقی بماند.
آیا نصب مقاومت یا خازن مجاز است؟
فقط ماژول تأییدشده سازنده و نصبشده توسط متخصص.
آیا میتوان چراغ داخل کلید را قطع کرد؟
بهتر است کلید سازگار یا ساده جایگزین شود و هر تغییر با برق قطع انجام گیرد.
چرا کلید هوشمند بدون نول باعث مشکل میشود؟
برای تغذیه مدار داخلی جریان کوچکی از مسیر لامپ عبور میدهد.
مصرف برق نور ضعیف زیاد است؟
معمولاً کم است، اما ایمنی و علت جریان مهمتر از هزینه آن است.
چرا بعد از بازسازی مشکل ایجاد شد؟
جابهجایی فاز و نول، اتصال اشتباه یا تغییر مسیر کابل محتمل است.
آیا رطوبت مؤثر است؟
بله. رطوبت مقاومت عایقی را کاهش و مسیر نشتی ایجاد میکند.
فرق این مشکل با فلیکر چیست؟
این نور در حالت خاموش دیده میشود؛ فلیکر تغییر نور در حالت روشن است.
چرا نور چند ثانیه بعد قطع میشود؟
احتمالاً خازن داخلی انرژی ذخیرهشده را تخلیه میکند.
آیا فیوز این جریان را قطع میکند؟
فیوز برای اضافهجریان است و جریان بسیار کوچک ghosting را تشخیص نمیدهد.
آیا اتصال نول به ارت راهکار است؟
خیر؛ خطرناک و خلاف اصول ایمنی است.
چه زمانی برقکار لازم است؟
برای تشخیص فاز و نول، نشتی، عایق، تابلو و نصب قطعه روی برق شهر.
در خرید عمده چگونه جلوگیری کنیم؟
چراغ و کنترلر نهایی روی مدار نمونه با حداقل بار و طول کابل واقعی آزمایش شوند.
آیا پنل و براکت هم این مشکل را دارند؟
بله. هر درایور LED میتواند به جریان نشتی حساس باشد.
آیا مشکل فقط به کیفیت لامپ مربوط است؟
خیر. طراحی لامپ، کنترلر و سیمکشی همگی مؤثرند.
آیا خاموش کردن فیوز نور را قطع میکند؟
پس از تخلیه کوتاه خازن باید قطع شود؛ ادامه نور نیاز به بررسی مدارهای مشترک دارد.
جمعبندی کامل
علت نیمه روشن ماندن لامپ ال ای دی عبور جریان کوچکی است که با وجود خاموش بودن کلید به درایور میرسد. رایجترین مسیرها شامل کلید چراغدار، کلید هوشمند بدون نول، دیمر ناسازگار، ولتاژ القایی کابلهای موازی، قطع شدن نول بهجای فاز و نشتی سیمکشی هستند.
اگر نور فقط چند ثانیه محو میشود، تخلیه خازن داخلی محتمل است. اگر نور ثابت میماند یا دورهای چشمک میزند، یک جریان پیوسته خازن را تغذیه میکند. شکل رفتار، تغییرات اخیر، نوع کلید و نتیجه تعویض آزمایشی لامپ مسیر تشخیص را مشخص میکنند.
راهکار اصولی به علت وابسته است: اصلاح قطع فاز، استفاده از کلید و دیمر سازگار با LED، انتخاب کلید هوشمند دارای نول یا ماژول اختصاصی، اصلاح کابلکشی و تعمیر عایق فرسوده. نصب تجربی مقاومت یا خازن آزاد، اتصال نول به ارت و کار روی مدار برقدار راهکار ایمن نیستند.
برای پروژه B2B، چراغ و کنترلر باید پیش از خرید عمده روی مدار واقعی آزمایش شوند. حداقل بار، نوع دیمر، وجود نول، طول کابل و خاموشی کامل در صورتجلسه تحویل ثبت شوند.
