إجابة سريعة: إذا ظلّ ضوء مؤشر LED خافتًا بعد إطفاء المفتاح، فحدد أولًا ما إذا كان الضوء مضاءً لبضع ثوانٍ فقط أم أنه دائم. قد يكون التلاشي التدريجي القصير ناتجًا عن تفريغ المكثف الداخلي؛ أما الضوء الثابت والمتكرر أو الوميض الدوري فعادةً ما يرتبط بتيار صغير يمر عبر مفتاح الإضاءة، أو مفتاح التعتيم، أو المفتاح الذكي، أو الأسلاك المتوازية، أو عطل في السلك المحايد بدلًا من أحد الأطوار. يمكن استبدال مصباح اختبار ومفتاح الإضاءة لتسهيل التشخيص، ولكن يجب أن يقوم فني كهربائي بفحص تسربات الأطوار والسلك المحايد والعزل، وتركيب المكونات التصحيحية اللازمة على شبكة الكهرباء.
ما الذي يجعل مصباح LED يبقى مضاءً جزئياً؟
لماذا يضيء مصباح LED بتيار صغير؟
تتطلب مصابيح LED تيارًا أقل بكثير لإنتاج الضوء مقارنةً بالمصابيح المتوهجة. ففي المصابيح المتوهجة، لا يكفي التيار المنخفض لتسخين الفتيل إلى درجة حرارة الإضاءة، بينما يمكن لمشغل LED تخزين الطاقة نفسها في مكثف أو توصيل كمية ضئيلة من التيار إلى الرقائق. والنتيجة هي ضوء خافت جدًا أو وميض دوري. تُعرف هذه الظاهرة في المصادر التقنية باسم "ظلال LED"، وتُعرّفها شركة Leviton بأنها بقاء مصباح LED مضاءً بشكل خافت حتى عند إطفائه.ما هي الأشكال التي يتخذها الضوء المتبقي؟
قد يخفت ضوء المصباح تدريجيًا لبضع ثوانٍ فقط بعد إطفائه، أو قد يبقى مضاءً لساعات بإضاءة منخفضة ثابتة، أو قد يومض كل بضع ثوانٍ. يُعدّ شكل هذا السلوك مؤشرًا هامًا: فالخفوت السريع يرتبط أكثر بالطاقة المخزنة؛ والضوء الثابت يدل على مسار تيار مستمر، والوميض الدوري يدل على شحن وتفريغ المكثف.هل هذا السلوك دائماً ما يكون بسبب عطل في المصباح؟
لا. قد يكون المصباح سليمًا تمامًا، وقد لا يسحب الدائرة الكهربائية أو الأسلاك سوى تيار ضئيل جدًا. في المقابل، تتميز بعض الدوائر الكهربائية بمسار تفريغ أضعف، ما يجعلها أكثر حساسية للتيارات المستحثة. سيساعد استبدال المصباح بآخر سليم على عزل تأثير المصباح عن تأثير الدائرة الكهربائية.هل من الطبيعي أن ينطفئ الجهاز لبضع ثوانٍ؟
إذا خفت الضوء فور إطفاء المفتاح واختفى تمامًا في غضون ثوانٍ معدودة، فمن المحتمل أن يكون المكثف الداخلي قد فرّغ شحنته. يختلف هذا السلوك عن الإضاءة الخافتة المستمرة. ينبغي التحقق من أسباب ذلك، مثل التشغيل المفاجئ، أو مرور الوقت لفترة طويلة، أو ارتفاع درجة الحرارة، أو وجود رائحة أو ضوضاء غير معتادة.ما الفرق بين بقاء مصباح LED مضاءً جزئياً وبين وميضه وخفوته؟
إطار مع فليكر
يُلاحظ ضوء خافت في حالة الإيقاف بعد إطفاء المفتاح. أما الوميض فهو التغير السريع في شدة الضوء في حالة التشغيل، وعادةً ما يكون سببه خلل في الدائرة الكهربائية، أو تقلبات في الطاقة، أو جهاز التحكم في شدة الإضاءة. ما هو وميض الضوء؟ سيتم دراسة هذه المسألة بشكل منفصل.حدود تعاني من فقدان الضوء على المدى الطويل
يرتبط انخفاض سطوع الشاشة على مدى أشهر أو سنوات بالحرارة، وتآكل الرقاقة، وتدهور أداء وحدة التشغيل، والتلوث. مقال لماذا يخفت ضوء مصباح LED بعد فترة؟ هذا يغطي الموضوع. هذه الصفحة مخصصة فقط لموضوع استمرار تشغيل الجهاز بعد إطفاء المحرك.الفرق بين الضوء الثابت والوميض في صمت
يشير الضوء الثابت إلى تدفق تيار صغير بشكل مستمر. أما الوميض الدوري فيحدث عادةً عندما يشحن المكثف ببطء ثم يفرغ طاقته فجأة بعد بلوغه حدًا معينًا. قد يكون لكليهما سبب مشترك، لكن سلوك الدائرة الكهربائية يختلف.أهم الأسباب التي تجعل مصابيح LED تبقى نصف مضاءة
إزاحة الطور والحياد
يجب أن يفصل مفتاح الجسر الأحادي موصل الطور. في حال فصل الموصل المحايد، يستمر الطور في الوصول إلى الملف والمحرك، وقد تُولّد مسارات السعة أو التسريب تيارًا صغيرًا. يُعد هذا العطل مهمًا أيضًا من منظور السلامة، لأن إيقاف تشغيل المفتاح لا يعني بالضرورة أن الملف معطل.مفتاح مضيء

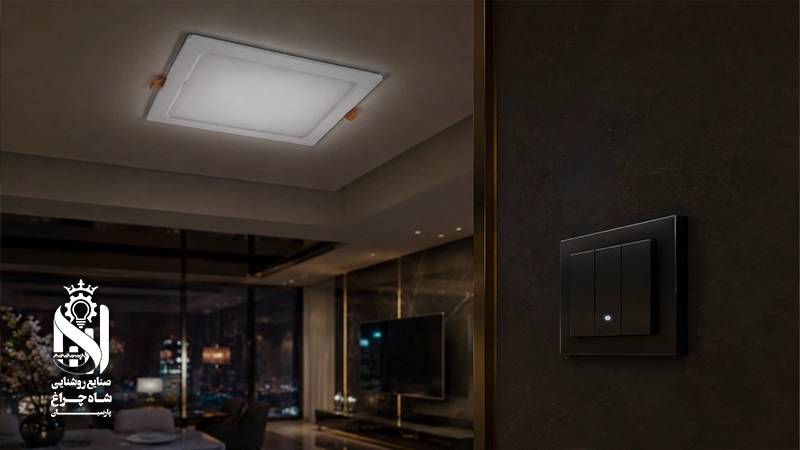

يسحب المصباح الصغير الموجود داخل المفتاح تيارًا كهربائيًا ضئيلاً عبر الحمل عندما يكون مطفأً، مما يجعله مرئيًا في الظلام. هذا التيار غير مرئي للمصباح المتوهج، ولكنه يُبقي ضوء LED الحساس خافتًا. إذا بدأت المشكلة مباشرةً بعد تركيب المفتاح المضيء، فهذا هو السبب الرئيسي.مفتاح ذكي بدون قيمة فارغة

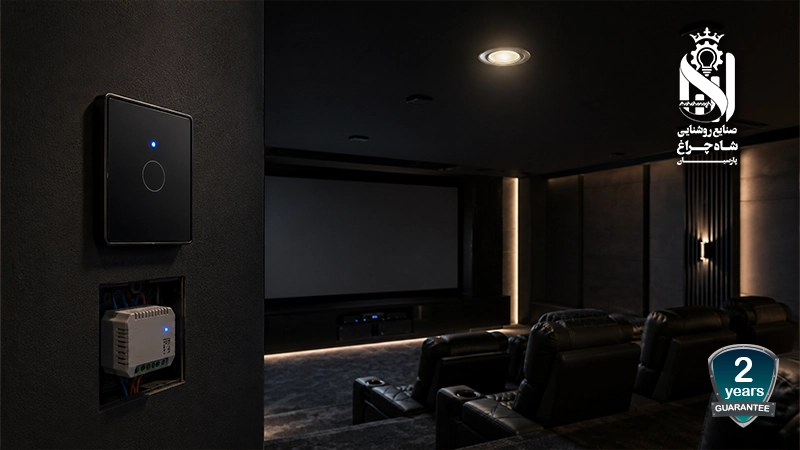

يحتاج المفتاح الذكي إلى طاقة للمعالج والاتصال اللاسلكي. يستمدّ الطراز ثنائي الأسلاك هذه الطاقة من مسار الحمل. يمكن لتيار الاستعداد شحن مكثف المصباح. يجب التحقق من الحد الأدنى للحمل ووحدة التجاوز المخصصة من مواصفات المفتاح نفسه.مُخفت إضاءة غير مناسب
قد لا تفصل مفاتيح التعتيم القديمة للمصابيح المتوهجة الدائرة الكهربائية تمامًا عند إطفائها، أو على الأقل قد يكون الحمل عليها مرتفعًا. مع مصابيح LED منخفضة الطاقة، قد يتسبب تيار التسريب في مفتاح التعتيم في إضاءة خافتة أو وميض أو طنين. لا يعني وجود عبارة "قابل للتعتيم" على المصباح أنه متوافق مع جميع مفاتيح التعتيم.الجهد المستحث بواسطة الكابل
تتصرف أسلاك الطور والعودة للمصباح كمكثف صغير عند توصيلها على مسافة طويلة. ويؤدي الاقتران السعوي إلى توليد تيار ضئيل جدًا في سلك الإيقاف. وهذا شائع في الكابلات متعددة الأسلاك، ومفاتيح التوزيع، والمسافات الطويلة، والأنابيب المشتركة متعددة الدوائر.أسلاك مهترئة
قد تتسبب الرطوبة، أو تشقق العازل، أو اتساخ صندوق التوصيل، أو احتراق جزئي في الوصلة، في حدوث مسار تسريب ذي مقاومة عالية. يكشف مصباح LED عن هذا التسريب أسرع من المصباح القديم. قد يُخفي استبدال المصباح العطل، لكنه لن يحل مشكلة سلامة الأسلاك.دائرة داخلية حساسة للمصباح
يُحدد نوع المُقوِّم، وقيمة المُكثِّف، ومُقاومة التصريف، وعتبة التشغيل، مقدار التيار الذي يُنتجه المصباح من الضوء. قد يختلف أداء مصباحين بقدرة 9 واط على نفس الدائرة الكهربائية. لا يعني هذا الاختلاف بالضرورة عطلًا، ولكن توافق المنتج أمرٌ بالغ الأهمية.محايد مشترك أو توصيل غير صحيح لدوائر متعددة
في المباني القديمة، قد يكون السلك المحايد لعدة دوائر كهربائية مشتركًا بشكل غير صحيح. وهذا قد يؤدي إلى تيار عكسي، وفروق جهد، وخطر أثناء الإصلاحات. يتطلب فحص لوحة التوزيع والسلك المحايد المشترك أدوات مناسبة وعزلًا جيدًا.مفتاح التحويل ودائرة الدرج
يزداد عدد الموصلات المتحركة وطول المسار في دائرة التحويل، مما يؤدي إلى زيادة الاقتران السعوي. إذا لم يُرَ الضوء إلا عند استخدام مجموعة محددة من المفاتيح، فيجب فحص مخطط التوصيل ومسار الأسلاك.مستشعر ومؤقت ثنائي الأسلاك
يسحب المستشعر أو المؤقت الذي لا يحتوي على سلك محايد تيارًا صغيرًا عبر الحمل لتشغيل الدائرة الداخلية. قد يتسبب هذا التيار في مشاكل لبعض الأقواس واللوحات. أسباب عدم تشغيل أو إطفاء ضوء المستشعر يشرح هذا القسم عملية استبروجكتر أعطال المستشعرات بشكل منفصل.طريقة خطوة بخطوة لتشخيص سبب بقاء مصباح LED مضاءً جزئيًا
الخطوة الأولى: التقاط شكل الضوء
لاحظ ما إذا كان التيار ثابتًا، أو متلاشيًا، أو متقطعًا، ومدة استمراره، وعلاقته بحالة المفتاح. ستساعد هذه المعلومات في التمييز بين مكثف التخزين، والتيار المستمر، ووحدة التحكم المعيبة.الخطوة الثانية: البحث عن التغيير الأخير
فكّر في استبدال المصباح، أو تركيب مفتاح إضاءة، أو مُخفّت إضاءة، أو حساس، أو مفتاح ذكي، أو إصلاح الأسلاك. إنّ البدء بحلّ المشكلة مباشرةً بعد إجراء تغيير ما يُقلّل بشكل كبير من نطاق استبروجكتر الأخطاء وإصلاحها.الخطوة 3: جرب بصلة صحية أخرى.
إذا كان الاستبدال الآمن ممكناً، فجرب مصباحاً متوافقاً آخر على نفس القاعدة. إذا حدثت المشكلة مع طراز واحد فقط، فالمشكلة على الأرجح في حساسية دائرة التشغيل. أما إذا تأثرت جميع الطرازات، فالمشكلة على الأرجح في الدائرة الكهربائية.الخطوة الرابعة: قارن بين نقاط متعددة في الدائرة
إذا كانت جميع المصابيح في الدائرة الكهربائية تتصرف بشكل مماثل، فمن المرجح أن يكون السبب المشترك في المفتاح أو اللوحة أو السلك المحايد أو الكابل. أما إذا كانت المشكلة في نقطة واحدة فقط، فتحقق من اللفائف والرطوبة والوصلة المحلية.الخطوة 5: تحديد نوع وحدة التحكم
تختلف مسارات التيار في وضع الاستعداد باختلاف نوع المفتاح، سواء كان مفتاحًا عاديًا أو مفتاح إضاءة أو مفتاحًا ذكيًا أو مفتاحًا للتحكم في شدة الإضاءة أو مفتاحًا مؤقتًا أو مفتاحًا حساسًا. يوفر رقم الطراز ودليل الشركة المصنعة معلومات مهمة حول الحد الأدنى لمتطلبات الحمل والحيادي.الخطوة السادسة: القياس المتخصص

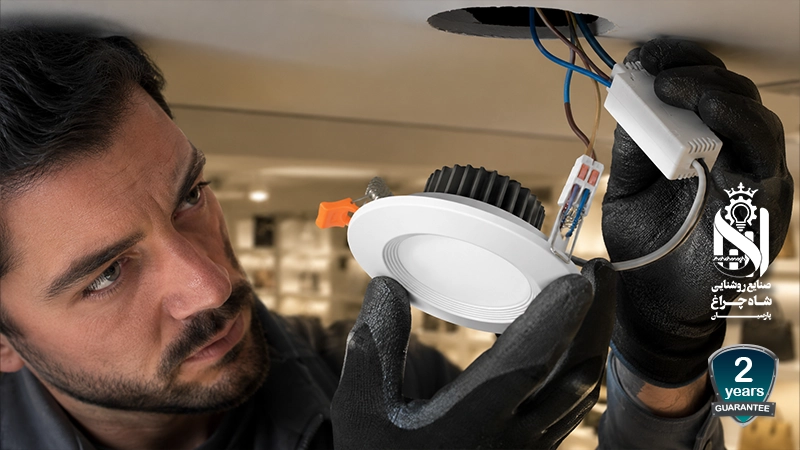

يفحص فني الكهرباء الطور والحيادي، وجهد الإيقاف، ومقاومة المصدر، وتسرب العزل، والحيادي المشترك. قد يُظهر مقياس متعدد عالي المقاومة جهدًا مستحثًا؛ لذا، فإن تفسير الرقم دون اتباع منهجية مناسبة غير كافٍ.حلول مبدئية وآمنة
تصحيح انقطاع الطور بدلاً من المحايد
إذا فصل المفتاح السلك المحايد، فيجب تعديل الأسلاك لفصل الطور. سيساعد هذا التعديل على ضمان إيقاف التشغيل الكامل وزيادة أمان استبدال المصباح.استبدال مفتاح الإضاءة
يمكن حل المشكلة باستخدام مفتاح أو مؤشر إضاءة بسيط مصمم خصيصًا لمصابيح LED. توفر شركة ليفيتون مفاتيح إضاءة مصممة خصيصًا لمصابيح LED دون أي تشويش. يجب تركيبها وفقًا لرسومات الشركة المصنعة.باستخدام مُخفّت إضاءة LED خاص
يجب أن يكون جهاز التحكم في شدة الإضاءة متوافقًا مع نوع المصباح، وقدرته الكهربائية الإجمالية، وعدد مصادر الإضاءة، وطريقة التحكم. يتم تحديد التوافق الفعلي من خلال جدول الشركة المصنعة أو اختبار عينة. إذا كان المصباح غير قابل للتعتيم، فيجب إزالة جهاز التحكم.استخدام التجاوز الخاص بالشركة المصنعة
بالنسبة لبعض المفاتيح الذكية التي لا تحتوي على سلك محايد، توفر الشركة المصنعة وحدة تعويض خاصة. يُعد تركيب مقاومة أو مكثف غير موصول بشبكة الكهرباء الرئيسية دون تحديد الجهد الكهربائي، أو غلاف واقٍ، أو حساب حراري، أمرًا خطيرًا.تعديل الكابلات
يمكن تقليل الاقتران السعوي عن طريق فصل مسار العودة غير الفعال عن الطور الدائم، وتقصير المسارات غير الضرورية، وتنفيذ دائرة التحويل بشكل صحيح. ويعتمد الحل على تصميم المبنى وسهولة الوصول إليه.إصلاح الأسلاك البالية
إذا أظهر اختبار العزل وجود تسريب، فيجب إصلاح الجزء التالف أو الصندوق المبلل أو الطرف المحترق. ولا يُعدّ إخفاء اللافتة بمصباح أقل حساسية بديلاً عن الإصلاح.اختيار منتج متوافق
بالنسبة لمصابيح المنزل، يمكنك استخدام مصباح LED موفر للطاقة بالنسبة للإضاءة المتكاملة، الفئات حامل LED، شبكة الضوء و جهاز عرض LED إنهم أقارب.بيع مصابيح LED بالجملة ومشاريع B2B
اختبار عينة قبل الطلب
اختبر عدة نماذج من المصباح النهائي، والمفتاح، ومخفت الإضاءة، والمستشعر على دائرة كهربائية بنفس طول الكابل وأقل حمل ممكن للمشروع. سجل انقطاع التيار الكهربائي التام في الظلام، والوميض، والطنين، والسلوك عند أدنى حمل.سجل نوع وحدة التحكم والحد الأدنى للحمل
يجب أن تتضمن قائمة المعدات وجود سلك محايد، ونوع مفتاح التعتيم، والحد الأدنى للحمل، وعدد المصابيح لكل قناة، وقدرة المنتج على التعتيم. عبارة عامة مثل "متوافق مع مصابيح LED" لا تكفي لمشروع كبير.التحكم في الشحنة
قد يتغير برنامج التشغيل أو الشريحة بين دفعات الإنتاج. يتم الاحتفاظ بعينة مرجعية، ويتم اختبار جزء من كل شحنة على دائرة التحكم الفعلية لتحديد التغيير في سلوك الإيقاف قبل التثبيت على نطاق واسع.دقائق التسليم
يجب تسجيل بيانات انقطاع التيار الكهربائي الكامل، وتشغيل مفتاح التعتيم، وحالة المفتاح الذكي، واختبار العزل، وخريطة الأطوار والحيادي عند التسليم. يساهم هذا التوثيق في الحد من النزاعات بين المورد والمقاول والمشغل.تكلفة دورة الحياة
قد تؤدي مشاكل التشويش في مئات الوحدات إلى تكاليف استبدال المفاتيح الرئيسية، وإعادة الزيارات، وعدم الرضا. تكلفة اختبار عينة أقل بكثير من تكلفة الإصلاحات الشاملة بعد التسليم.| لافتة | السبب المحتمل | الاختبار الأولي | فعل |
|---|---|---|---|
| يتلاشى الضوء في غضون ثوانٍ قليلة. | تفريغ المكثف | مدة التسجيل | المراقبة، ما لم تكن مصحوبة بعلامة أخرى |
| إضاءة مستمرة لساعات | تيار التسريب أو وحدة التحكم | مقارنة بين المفتاح والمصباح الكهربائي | فحص الدائرة |
| ومضة متقطعة في الصمت | شحن وتفريغ المكثف | مراجعة أجهزة التحكم في شدة الإضاءة والمفاتيح الذكية | وحدة تحكم متوافقة |
| فقط مع مفتاح الإضاءة | تيار المؤشر | مفتاح اختبار بسيط | استبدال المفتاح |
| مصباح واحد فقط. | حساسية السائق أو الرأس | تحريك المصباح | استبدال أو فحص محلي |
| مصحوبًا بالحرارة أو الرائحة | اتصال خطير | لا توجد اختبارات منزلية | قاطع الدائرة الفوري |
تحذير السلامة: لا يعني إيقاف تشغيل المفتاح أن الملف معطل. يجب أن يقوم فني كهربائي مؤهل بتحديد الطور والحيادي، واختبار مقاومة العزل، وفحص الحيادي المشترك، وتركيب أي مكونات متوازية على مصدر طاقة 230 فولت.
أشياء يجب تجنب فعلها:
- توصيل السلك المحايد بالأرض لإزالة الضوء
- تركيب مقاوم أو مكثف بدون غلاف مناسب وتصنيف مناسب
- العمل على مفتاح كهربائي أو مفك براغي
- زيادة عدد المصابيح بشكل عشوائي لزيادة الحمل
- يمكنك إخفاء الأسلاك البالية بمجرد استبدال المصباح الكهربائي.
سيناريوهات واقعية وحل المشكلات
غرفة النوم بعد تركيب مفاتيح الإضاءة
إذا بدأت المشكلة فور تركيب المفتاح وتم حلها بمفتاح بسيط، فإن التيار يشير إلى السبب الجذري. يتم اختيار المفتاح المتوافق مع مصابيح LED.ممر يومض كل ثلاثين ثانية
يتم شحن المكثف بتيار صغير، وتُفرغ الطاقة على شكل نبضة. ويتم فحص المؤقت، والمستشعر ثنائي الأسلاك، والمسار الطويل.مجرد مصباح ثريا
قد يكون مشغل المصباح نفسه أكثر حساسية. ويحدد موضع المصابيح مدى تأثير كل من المصباح والبرغي.جميع الأضواء في طابق واحد
السبب الشائع على الأرجح يكمن في السلك المحايد أو وحدة التحكم المركزية أو لوحة التوزيع. ولا يُعد استبدال المصابيح بشكل فردي حلاً منطقياً.بدأت المشكلة بعد إعادة البناء
يُعد انعكاس الطور والحيادي، أو التوصيل غير الصحيح لمفتاح التحويل، أو إعادة توجيه الكابلات من المشكلات ذات الأولوية التي يجب التحقيق فيها.الحمام بعد تسرب المياه

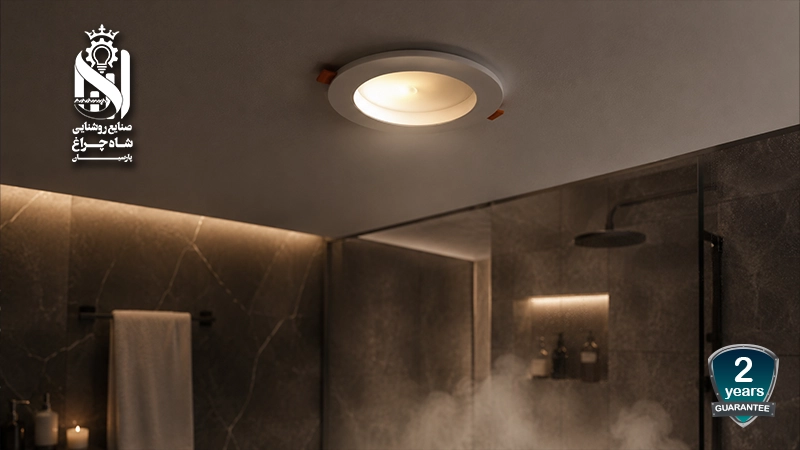

قد يؤدي وجود الرطوبة إلى تقليل مقاومة العزل. يجب فصل الدائرة الكهربائية وفحص الأسلاك وتصنيف الحماية (IP) للمصباح.مفتاح التعتيم القديم والمصباح الجديد
لا يوفر مصباح LED الحد الأدنى من الحمل الذي كان يوفره المخفت القديم. لذا، يلزم وجود مخفت LED مخصص ومصباح قابل للتعتيم متوافق.مفتاح ذكي بدون قيمة فارغة
يمر تيار الاستعداد عبر مسار المصباح. يحتوي المفتاح على نقطة محايدة أو نقطة تجاوز خاصة بالشركة المصنعة.تفاصيل فنية إضافية
لماذا يُظهر جهاز القياس المتعدد جهدًا كهربائيًا ولكن طاقة منخفضة؟
يتميز جهاز القياس الرقمي المتعدد بمقاومة دخل عالية ويستهلك تيارًا ضئيلاً جدًا. لذلك، يعرض الجهد المستحث دون وجود حمل كبير. يقوم فني الكهرباء، باستخدام الأدوات والأساليب المناسبة، بفحص ما إذا كان الجهد ناتجًا عن مصدر حقيقي أم أنه مجرد نتيجة للتداخل السعوي.تم إيقاف تشغيل مصدر الطاقة لرأس المسمار.
إذا فصل المفتاح السلك المحايد، فقد يكون التلامس الداخلي لرأس المسمار متوافقًا في الطور مع الأرض. هذا الوضع خطير عند استبدال المصباح ويجب تصحيحه. لا يكفي مقياس الطور البسيط لإثبات انقطاع التيار الكهربائي.دور مقاومة تفريغ السائق
تحتوي بعض وحدات التشغيل على مقاومة تفريغ لتقليل طاقة المكثف بعد انقطاع التيار الكهربائي. يؤدي استخدام قيمة غير مناسبة لهذه المقاومة أو إغفالها إلى زيادة الحساسية للتيارات الصغيرة. إصلاح المصباح داخليًا غير اقتصادي وغير آمن، لذا يتم استبداله بالمنتج القياسي.الفرق بين حمل مصباح واحد وحمل عدة مصابيح
قد يكون جهاز التحكم مستقرًا مع عدة مصابيح موصولة بالتوازي، ولكنه قد يُظهر خللًا مع مصباح واحد منخفض الطاقة. هذا التغيير مؤشر على الحد الأدنى من الحمل، ولكن إضافة حمل غير ضروري ليس حلاً دائمًا أو مثاليًا.تأثير طول الكابل
مع ازدياد طول الكابل ومساحة سطح الموصلات، تزداد السعة الكهربائية. في المشاريع الكبيرة، يُمكن لتصميم مسار الكابل منذ البداية أن يقلل من احتمالية حدوث جهد مستحث.دور الرطوبة والتلوث الموصل
قد يتسبب الغبار الصناعي الرطب والملح والبخار والأوساخ داخل صندوق التوصيل في حدوث تسرب. ولا يكفي التجفيف الظاهري، بل يجب فحص مصدر التسرب والعزل.مراقبة ما بعد الإصلاح
بعد التعديل، يتم اختبار الدائرة في الظلام وفي جميع أوضاع المفتاح، ومخفت الإضاءة، ووحدة التحكم الذكية. يجب أن تكون النتيجة خالية من الضوء المستمر، والنبضات، والحرارة غير المرغوب فيها.تدريب المشغلين
يجب على السكان الانتباه إلى أن إطفاء المفتاح لن يسمح بتشغيل الأضواء. يجب الإبلاغ فوراً عن أي حرارة أو رائحة احتراق أو صوت أزيز أو تشغيل قاطع التيار المتبقي (RCD).ملحق تنفيذي حول استبروجكتر الأخطاء وإصلاحها ومراقبة الجودة
نصيحة التنفيذ رقم 1: التوثيق والتحكم في الدائرة
في الفحص الاحترافي، يتم تسجيل رقم الدائرة، ونوع المفتاح، ونوع المصباح، والطول التقريبي للكابل، وعدد مصادر الإضاءة، ومدة تشغيل المصباح، ونتيجة الاختبار باستخدام مصباح مرجعي. تساعد هذه الوثائق في تحديد مصدر المشكلة، سواءً كانت في المنتج نفسه، أو وحدة التحكم، أو الأسلاك. في المشاريع متعددة الوحدات، قد يؤدي فحص عينة واحدة دون تسجيل الظروف إلى نتائج مضللة، نظرًا لاختلاف الحد الأدنى للحمل، ومسار الكابل، ونوع السلك المحايد من وحدة إلى أخرى. بعد الإصلاح، يتم أيضًا فحص انقطاع التيار الكهربائي التام في الظلام، وتشغيل جميع المفاتيح، وسلوك مُخفّت الإضاءة عند الحد الأدنى للحمل، وعدم وجود حرارة أو ضوضاء غير طبيعية.نصيحة التنفيذ رقم 2: التوثيق والتحكم في الدائرة
في الفحص الاحترافي، يتم تسجيل رقم الدائرة، ونوع المفتاح، ونوع المصباح، والطول التقريبي للكابل، وعدد مصادر الإضاءة، ومدة تشغيل المصباح، ونتيجة الاختبار باستخدام مصباح مرجعي. تساعد هذه الوثائق في تحديد مصدر المشكلة، سواءً كانت في المنتج نفسه، أو وحدة التحكم، أو الأسلاك. في المشاريع متعددة الوحدات، قد يؤدي فحص عينة واحدة دون تسجيل الظروف إلى نتائج مضللة، نظرًا لاختلاف الحد الأدنى للحمل، ومسار الكابل، ونوع السلك المحايد من وحدة إلى أخرى. بعد الإصلاح، يتم أيضًا فحص انقطاع التيار الكهربائي التام في الظلام، وتشغيل جميع المفاتيح، وسلوك مُخفّت الإضاءة عند الحد الأدنى للحمل، وعدم وجود حرارة أو ضوضاء غير طبيعية.نصيحة التنفيذ رقم 3: التوثيق والتحكم في الدائرة
في الفحص الاحترافي، يتم تسجيل رقم الدائرة، ونوع المفتاح، ونوع المصباح، والطول التقريبي للكابل، وعدد مصادر الإضاءة، ومدة تشغيل المصباح، ونتيجة الاختبار باستخدام مصباح مرجعي. تساعد هذه الوثائق في تحديد مصدر المشكلة، سواءً كانت في المنتج نفسه، أو وحدة التحكم، أو الأسلاك. في المشاريع متعددة الوحدات، قد يؤدي فحص عينة واحدة دون تسجيل الظروف إلى نتائج مضللة، نظرًا لاختلاف الحد الأدنى للحمل، ومسار الكابل، ونوع السلك المحايد من وحدة إلى أخرى. بعد الإصلاح، يتم أيضًا فحص انقطاع التيار الكهربائي التام في الظلام، وتشغيل جميع المفاتيح، وسلوك مُخفّت الإضاءة عند الحد الأدنى للحمل، وعدم وجود حرارة أو ضوضاء غير طبيعية.نصيحة التنفيذ رقم 4: التوثيق والتحكم في الدائرة
في الفحص الاحترافي، يتم تسجيل رقم الدائرة، ونوع المفتاح، ونوع المصباح، والطول التقريبي للكابل، وعدد مصادر الإضاءة، ومدة تشغيل المصباح، ونتيجة الاختبار باستخدام مصباح مرجعي. تساعد هذه الوثائق في تحديد مصدر المشكلة، سواءً كانت في المنتج نفسه، أو وحدة التحكم، أو الأسلاك. في المشاريع متعددة الوحدات، قد يؤدي فحص عينة واحدة دون تسجيل الظروف إلى نتائج مضللة، نظرًا لاختلاف الحد الأدنى للحمل، ومسار الكابل، ونوع السلك المحايد من وحدة إلى أخرى. بعد الإصلاح، يتم أيضًا فحص انقطاع التيار الكهربائي التام في الظلام، وتشغيل جميع المفاتيح، وسلوك مُخفّت الإضاءة عند الحد الأدنى للحمل، وعدم وجود حرارة أو ضوضاء غير طبيعية.نصيحة التنفيذ رقم 5: التوثيق والتحكم في الدائرة
في الفحص الاحترافي، يتم تسجيل رقم الدائرة، ونوع المفتاح، ونوع المصباح، والطول التقريبي للكابل، وعدد مصادر الإضاءة، ومدة تشغيل المصباح، ونتيجة الاختبار باستخدام مصباح مرجعي. تساعد هذه الوثائق في تحديد مصدر المشكلة، سواءً كانت في المنتج نفسه، أو وحدة التحكم، أو الأسلاك. في المشاريع متعددة الوحدات، قد يؤدي فحص عينة واحدة دون تسجيل الظروف إلى نتائج مضللة، نظرًا لاختلاف الحد الأدنى للحمل، ومسار الكابل، ونوع السلك المحايد من وحدة إلى أخرى. بعد الإصلاح، يتم أيضًا فحص انقطاع التيار الكهربائي التام في الظلام، وتشغيل جميع المفاتيح، وسلوك مُخفّت الإضاءة عند الحد الأدنى للحمل، وعدم وجود حرارة أو ضوضاء غير طبيعية.نصيحة التنفيذ رقم 6: التوثيق والتحكم في الدائرة
في الفحص الاحترافي، يتم تسجيل رقم الدائرة، ونوع المفتاح، ونوع المصباح، والطول التقريبي للكابل، وعدد مصادر الإضاءة، ومدة تشغيل المصباح، ونتيجة الاختبار باستخدام مصباح مرجعي. تساعد هذه الوثائق في تحديد مصدر المشكلة، سواءً كانت في المنتج نفسه، أو وحدة التحكم، أو الأسلاك. في المشاريع متعددة الوحدات، قد يؤدي فحص عينة واحدة دون تسجيل الظروف إلى نتائج مضللة، نظرًا لاختلاف الحد الأدنى للحمل، ومسار الكابل، ونوع السلك المحايد من وحدة إلى أخرى. بعد الإصلاح، يتم أيضًا فحص انقطاع التيار الكهربائي التام في الظلام، وتشغيل جميع المفاتيح، وسلوك مُخفّت الإضاءة عند الحد الأدنى للحمل، وعدم وجود حرارة أو ضوضاء غير طبيعية.نصيحة التنفيذ رقم 7: التوثيق والتحكم في الدائرة
في الفحص الاحترافي، يتم تسجيل رقم الدائرة، ونوع المفتاح، ونوع المصباح، والطول التقريبي للكابل، وعدد مصادر الإضاءة، ومدة تشغيل المصباح، ونتيجة الاختبار باستخدام مصباح مرجعي. تساعد هذه الوثائق في تحديد مصدر المشكلة، سواءً كانت في المنتج نفسه، أو وحدة التحكم، أو الأسلاك. في المشاريع متعددة الوحدات، قد يؤدي فحص عينة واحدة دون تسجيل الظروف إلى نتائج مضللة، نظرًا لاختلاف الحد الأدنى للحمل، ومسار الكابل، ونوع السلك المحايد من وحدة إلى أخرى. بعد الإصلاح، يتم أيضًا فحص انقطاع التيار الكهربائي التام في الظلام، وتشغيل جميع المفاتيح، وسلوك مُخفّت الإضاءة عند الحد الأدنى للحمل، وعدم وجود حرارة أو ضوضاء غير طبيعية.نصيحة التنفيذ رقم 8: التوثيق والتحكم في الدائرة
في الفحص الاحترافي، يتم تسجيل رقم الدائرة، ونوع المفتاح، ونوع المصباح، والطول التقريبي للكابل، وعدد مصادر الإضاءة، ومدة تشغيل المصباح، ونتيجة الاختبار باستخدام مصباح مرجعي. تساعد هذه الوثائق في تحديد مصدر المشكلة، سواءً كانت في المنتج نفسه، أو وحدة التحكم، أو الأسلاك. في المشاريع متعددة الوحدات، قد يؤدي فحص عينة واحدة دون تسجيل الظروف إلى نتائج مضللة، نظرًا لاختلاف الحد الأدنى للحمل، ومسار الكابل، ونوع السلك المحايد من وحدة إلى أخرى. بعد الإصلاح، يتم أيضًا فحص انقطاع التيار الكهربائي التام في الظلام، وتشغيل جميع المفاتيح، وسلوك مُخفّت الإضاءة عند الحد الأدنى للحمل، وعدم وجود حرارة أو ضوضاء غير طبيعية.نصيحة التنفيذ رقم 9: التوثيق والتحكم في الدائرة
في الفحص الاحترافي، يتم تسجيل رقم الدائرة، ونوع المفتاح، ونوع المصباح، والطول التقريبي للكابل، وعدد مصادر الإضاءة، ومدة تشغيل المصباح، ونتيجة الاختبار باستخدام مصباح مرجعي. تساعد هذه الوثائق في تحديد مصدر المشكلة، سواءً كانت في المنتج نفسه، أو وحدة التحكم، أو الأسلاك. في المشاريع متعددة الوحدات، قد يؤدي فحص عينة واحدة دون تسجيل الظروف إلى نتائج مضللة، نظرًا لاختلاف الحد الأدنى للحمل، ومسار الكابل، ونوع السلك المحايد من وحدة إلى أخرى. بعد الإصلاح، يتم أيضًا فحص انقطاع التيار الكهربائي التام في الظلام، وتشغيل جميع المفاتيح، وسلوك مُخفّت الإضاءة عند الحد الأدنى للحمل، وعدم وجود حرارة أو ضوضاء غير طبيعية.نصيحة التنفيذ رقم 10: التوثيق والتحكم في الدائرة
في الفحص الاحترافي، يتم تسجيل رقم الدائرة، ونوع المفتاح، ونوع المصباح، والطول التقريبي للكابل، وعدد مصادر الإضاءة، ومدة تشغيل المصباح، ونتيجة الاختبار باستخدام مصباح مرجعي. تساعد هذه الوثائق في تحديد مصدر المشكلة، سواءً كانت في المنتج نفسه، أو وحدة التحكم، أو الأسلاك. في المشاريع متعددة الوحدات، قد يؤدي فحص عينة واحدة دون تسجيل الظروف إلى نتائج مضللة، نظرًا لاختلاف الحد الأدنى للحمل، ومسار الكابل، ونوع السلك المحايد من وحدة إلى أخرى. بعد الإصلاح، يتم أيضًا فحص انقطاع التيار الكهربائي التام في الظلام، وتشغيل جميع المفاتيح، وسلوك مُخفّت الإضاءة عند الحد الأدنى للحمل، وعدم وجود حرارة أو ضوضاء غير طبيعية.نصيحة التنفيذ رقم 11: التوثيق والتحكم في الدائرة
في الفحص الاحترافي، يتم تسجيل رقم الدائرة، ونوع المفتاح، ونوع المصباح، والطول التقريبي للكابل، وعدد مصادر الإضاءة، ومدة تشغيل المصباح، ونتيجة الاختبار باستخدام مصباح مرجعي. تساعد هذه الوثائق في تحديد مصدر المشكلة، سواءً كانت في المنتج نفسه، أو وحدة التحكم، أو الأسلاك. في المشاريع متعددة الوحدات، قد يؤدي فحص عينة واحدة دون تسجيل الظروف إلى نتائج مضللة، نظرًا لاختلاف الحد الأدنى للحمل، ومسار الكابل، ونوع السلك المحايد من وحدة إلى أخرى. بعد الإصلاح، يتم أيضًا فحص انقطاع التيار الكهربائي التام في الظلام، وتشغيل جميع المفاتيح، وسلوك مُخفّت الإضاءة عند الحد الأدنى للحمل، وعدم وجود حرارة أو ضوضاء غير طبيعية.نصيحة التنفيذ رقم 12: التوثيق والتحكم في الدائرة
في الفحص الاحترافي، يتم تسجيل رقم الدائرة، ونوع المفتاح، ونوع المصباح، والطول التقريبي للكابل، وعدد مصادر الإضاءة، ومدة تشغيل المصباح، ونتيجة الاختبار باستخدام مصباح مرجعي. تساعد هذه الوثائق في تحديد مصدر المشكلة، سواءً كانت في المنتج نفسه، أو وحدة التحكم، أو الأسلاك. في المشاريع متعددة الوحدات، قد يؤدي فحص عينة واحدة دون تسجيل الظروف إلى نتائج مضللة، نظرًا لاختلاف الحد الأدنى للحمل، ومسار الكابل، ونوع السلك المحايد من وحدة إلى أخرى. بعد الإصلاح، يتم أيضًا فحص انقطاع التيار الكهربائي التام في الظلام، وتشغيل جميع المفاتيح، وسلوك مُخفّت الإضاءة عند الحد الأدنى للحمل، وعدم وجود حرارة أو ضوضاء غير طبيعية.تحقيق متخصص في دوائر محددة وظروف أقل شهرة
المصباح في دائرة المفتاح
في دائرة التبديل، يتحرك موصلان ذهابًا وإيابًا بين المفاتيح، وعادةً ما يوضعان لفترة طويلة بجوار الطور الدائم. هذا يزيد من سعة الدائرة وقد يُولّد جهدًا منخفضًا على موصل العودة. ضوء خافت، المصباح مطفأ يظهر وضع واحد فقط من أوضاع المفاتيح، لذا يجب التحقق من ترتيب ربط الركاب، وموقع المرحلة القادمة، وطول المسار. سيؤدي تصحيح الخريطة أو فصل المسار في بعض المباني إلى حل المشكلة. في المباني متعددة الطوابق، يُفضل تسجيل جميع أوضاع المفاتيح، لأن المشكلة قد تظهر فقط في تركيبة معينة ولا يمكن ملاحظتها في اختبار قصير.دائرة مؤقت المصباح على الدرج
قد تسحب المؤقتات القديمة تيارًا ضئيلاً عند إيقاف تشغيلها، سواءً للدائرة الداخلية أو لإضاءة المفاتيح. يصبح هذا التيار مرئيًا بعد استبدال المصابيح المتوهجة بمصابيح LED منخفضة الاستهلاك. يُعد استخدام مؤقت متوافق مع مصابيح LED، والتحكم في الحد الأدنى من الحمل، وفحص المفاتيح المضاءة، من الإجراءات الأساسية. إن إضافة حمل غير ضروري لمجرد إطفاء الضوء يزيد من استهلاك الطاقة والحرارة، وهو ليس حلاً هندسيًا جيدًا. في مشروع تجديد درج، يجب اعتبار المؤقت والمفتاح ونوع الأسلاك وعدد المصابيح كنظام واحد متكامل.مصباح متصل بمستشعر وجود أو خلية ضوئية
تعتمد المستشعرات ثنائية الأسلاك وبعض الخلايا الضوئية على التيار المتدفق عبر الحمل لتشغيل دوائرها الإلكترونية. إذا كان حمل الصمام الثنائي الباعث للضوء (LED) منخفضًا جدًا، لا ينطفئ مؤشر LED تمامًا أو قد يحدث الوميض في حالة الإيقاف. يُعدّ استخدام مستشعر ذي سلك محايد مستقل، أو مرحل تلامس جاف، أو طراز متوافق مع مصابيح LED، خيارًا أفضل. لا ينبغي تعميم قدرة المستشعر المُصممة للأحمال المقاومة على أحمال LED دون التحقق منها. كذلك، في البيئات الخارجية، قد يؤدي تسرب الرطوبة إلى الخلية الضوئية أو صندوق التوصيل إلى زيادة تيار التسريب، مما يُعقّد عملية التشخيص.مصباح على دائرة UPS أو العاكس
قد تختلف أشكال الموجات أو مسارات الترشيح في وضع الاستعداد لبعض أجهزة UPS والمحولات وأنظمة الطاقة غير المنقطعة. يمكن أن تتسبب مكثفات التداخل الكهرومغناطيسي ووصلات مرجع الإخراج في تيار صغير. إذا ظهرت المشكلة فقط عند التشغيل باستخدام الطاقة غير المنقطعة، فيجب على فني متخصص فحص بنية الإخراج، والسلك المحايد، ووصلة الحماية، وتوافق حمل مصابيح LED. يُعد استخدام مصباح ينطفئ تمامًا عند استخدام التيار الكهربائي الرئيسي ولكنه يبقى خافتًا عند استخدام المحول مؤشرًا هامًا لعزل سبب المشكلة عن أسلاك المبنى العامة.تأثير المفاتيح والمرحلات المزودة بدوائر كبح الضوضاء
تحتوي بعض المفاتيح والمرحلات على شبكة RC للحد من الشرارة أو التداخل الكهرومغناطيسي. تمرر هذه الشبكة أيضًا تيارًا صغيرًا جدًا في حالة الإيقاف. لا يظهر هذا التأثير في الأحمال عالية الطاقة، ولكن قد يبقى مصباح LED الحساس مضاءً. يجب اختيار مكون كبح الضوضاء وفقًا لنوع الحمل، وقد يؤدي إزالته دون فحص إلى تدهور عمر التلامس أو زيادة مستوى الضوضاء. في اللوحات الذكية، يجب تحديد نوع مرحل الإخراج ووجود دائرة التخميد من الرسم أو ورقة البيانات.تأثير الخيوط الملوثة والوصلات السطحية
قد يؤدي تراكم الغبار الرطب والشحوم والملح والأوساخ على أطراف التوصيل إلى ضعف مقاومة التوصيل بين الموصلات. يزداد احتمال حدوث ذلك في المطابخ ومواقف السيارات الرطبة والبيئات الصناعية. يجب تنظيف أطراف التوصيل بعد فصل الدائرة الكهربائية والتأكد من انقطاع التيار الكهربائي. ينبغي استبدال أي طرف توصيل متغير اللون أو متصدع أو مفكوك، لأنه بالإضافة إلى التسرب، يزيد من مقاومة التوصيل ودرجة الحرارة المحيطة. كما أن استخدام طرف توصيل غير مناسب لمصدر الطاقة أو درجة الحرارة المحيطة قد يزيد الوضع سوءًا.تأثير الكابلات الطويلة جدًا في الحديقة والفناء
في إضاءة الحدائق والواجهات والمساحات الخارجية، قد تصل المسافة بين المفتاح وجهاز العرض أو المصباح إلى عشرات الأمتار. وتزداد سعة المسار الطويل، الجهد المستحث يصبح الأمر أكثر وضوحًا. قد يكون استخدام مرحل أو موصل بالقرب من الحمل، وفصل مسار التحكم عن مصدر الطاقة، واختيار وحدة تحكم LED مناسبة، حلاً أفضل من نقل إشارة الإيقاف/العودة مباشرةً عبر مسار طويل. كما يجب فحص المسارات الأرضية الرطبة للتأكد من عزلها وإحكام وصلاتها.تأثير المحركات المتوازية المتعددة
عند توصيل عدة لوحات أو أقواس بالتوازي، يتوزع تيار التسريب بين مكثفات الإدخال، وقد يتغير سلوكها بتغير عدد المصابيح. إزالة مصباح من الدائرة قد يؤدي إلى ظهور ظلال ضوئية أو زيادة شدتها. يشير هذا التغيير إلى الحد الأدنى للحمل أو مسار التيار المشترك، ويجب مراعاته عند تصميم وحدة التحكم. عند تسليم المشروع، يجب أيضًا اختبار الحد الأدنى لعدد المصابيح التي يمكن أن تبقى على كل قناة.قائمة التحقق النهائية لفنيي الكهرباء ومديري المباني
| منصة | مراجعة | النتيجة المتوقعة | الخطوة التالية |
|---|---|---|---|
| 1 | تسجيل نوع الضوء المتبقي | ثابت، أو متلاشٍ، أو وامض | اختيار مسار الكشف |
| 2 | تحقق من التغييرات الأخيرة | مفتاح، أو مفتاح تعتيم، أو مصباح، أو تجديد | ركز على نفس القسم |
| 3 | الاختبار باستخدام مصباح مرجعي | تغيير السلوك أو عدم حدوث تغيير | فصل المصباح عن الدائرة الكهربائية |
| 4 | التحكم في الطور والحيادي | قطع الطور الصحيح | تعديل الأسلاك |
| 5 | فحص مفاتيح الإضاءة ومخفتات الإضاءة | التوافق مع مصابيح LED | استبدال وحدة التحكم |
| 6 | اختبار العزل والتسريب | لا يوجد مسار غير مرغوب فيه | إصلاح الكابلات أو الوصلات |
| 7 | اختبار الحد الأدنى للحمل | إيقاف تشغيل كامل مع الحد الأدنى من الحمل | تعديل تصميم التحكم |
| 8 | تحكم كامل في الظلام | غياب الضوء والنبض والحرارة والصوت | نتائج تسليم قياسية |
