درایور LED چیست؟ تفاوت جریان ثابت و ولتاژ ثابت

درایور LED چیست؟ منبع تغذیه‌ای است که برق ورودی را برای چراغ به جریان یا ولتاژ مناسب LED تبدیل و کنترل می‌کند و از خراب شدن آن جلوگیری می کند. وظیفه درایور ال ای دی محدود کردن شدت جریان چراغ در محدوده ای خاص و تعیین شده است.جریان لامپ های ال ای دی باید محدود و ولتاژ آن ها در محدوده مناسب تأمین شود؛ در غیر این صورت چیپ داغ، کم‌نور یا سریع خراب می‌شود. درایور میان منبع برق و LED قرار می‌گیرد و خروجی را متناسب با ساختار بار کنترل می‌کند. مهم‌ترین تصمیم، انتخاب میان جریان ثابت و ولتاژ ثابت است. سپس محدوده ولتاژ خروجی، جریان، توان، راندمان، ضریب توان، فلیکر، ایزولاسیون، دیمر و درجه حفاظت بررسی می‌شوند.

درایور LED چه کاری انجام می‌دهد؟

محدودکردن جریان

LED رفتار غیرخطی دارد و افزایش کوچک ولتاژ می‌تواند جریان را شدیداً بالا ببرد. درایور جریان را در محدوده طراحی نگه می‌دارد.

تبدیل برق

در مدل متصل به برق شهر، ولتاژ AC یکسو و به خروجی مناسب LED تبدیل می‌شود.

حفاظت

درایور مناسب می‌تواند در برابر اتصال کوتاه، اضافه‌دما، اضافه‌ولتاژ یا بی‌باری حفاظت داشته باشد. نوع حفاظت محصول‌محور است.

کنترل شدت

بعضی مدل‌ها با 0-10V، DALI، PWM، تریاک یا روش‌های دیگر دیمر می‌شوند.

اثر روی فلیکر

فیلتر و حلقه کنترل درایور مقدار نوسان نور را تعیین می‌کنند. نام LED به‌تنهایی فلیکر را مشخص نمی‌کند.

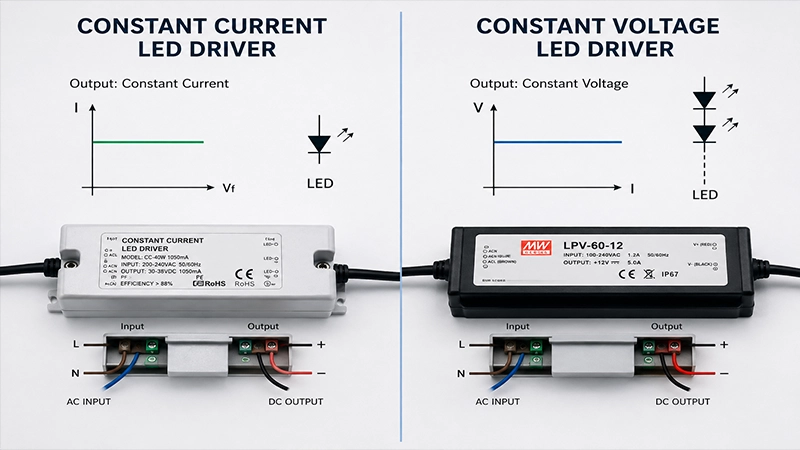

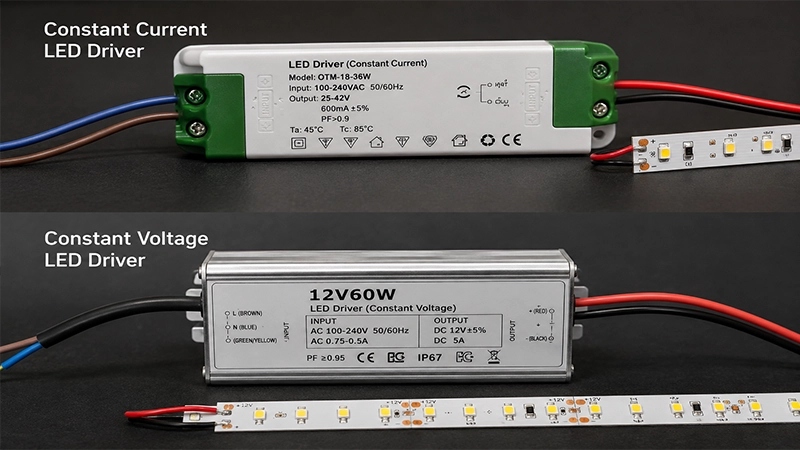

تفاوت اصلی درایور جریان ثابت و ولتاژ ثابت

خروجی جریان ثابت

مقدار جریان ثابت نگه داشته می‌شود و ولتاژ براساس تعداد و ولتاژ LED در بازه مجاز تغییر می‌کند.

خروجی ولتاژ ثابت

ولتاژ مثلاً ۱۲ یا ۲۴ ولت ثابت است و ماژول یا ریسه مقاومت یا مدار محدودکننده داخلی دارد.

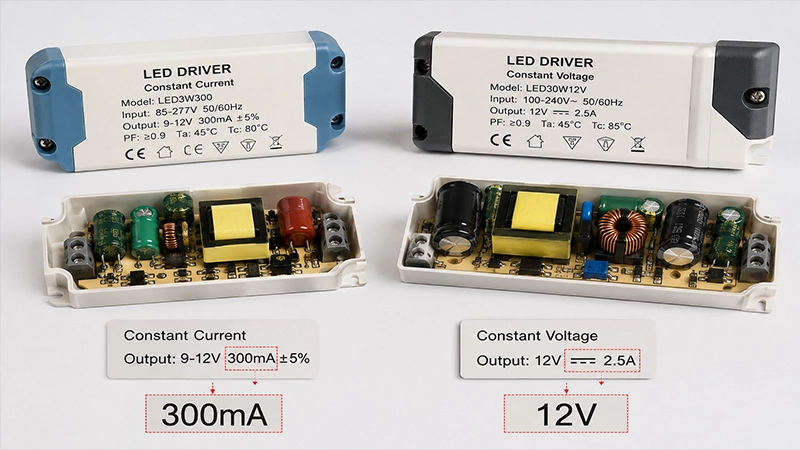

تشخیص از برچسب

عبارت Output Current با مقدار ثابت و Voltage Range نشانه CC است؛ عبارت 24V DC همراه حداکثر جریان معمولاً CV است.

مدل‌های دوحالته

بعضی منابع در ناحیه‌ای جریان ثابت و در ناحیه‌ای ولتاژ ثابت عمل می‌کنند. منحنی دیتاشیت باید خوانده شود.

عدم جایگزینی مستقیم

یک منبع ۲۴ ولت را نمی‌توان به‌جای درایور ۳۰۰ میلی‌آمپر قرار داد، حتی اگر توان هر دو یکسان باشد.

درایور LED جریان ثابت چگونه انتخاب می‌شود؟

جریان خروجی

مقدار میلی‌آمپر باید مطابق جریان نامی ماژول باشد. جریان بیشتر دما و خرابی را افزایش می‌دهد و جریان کمتر نور را کاهش می‌دهد.

محدوده ولتاژ

مجموع ولتاژ مستقیم LEDها باید داخل بازه خروجی باشد. نزدیک‌شدن به مرزها در دما و تلرانس خطر دارد.

توان خروجی

توان تقریبی حاصل ولتاژ رشته در جریان است. توان درایور باید نیاز واقعی را پوشش دهد.

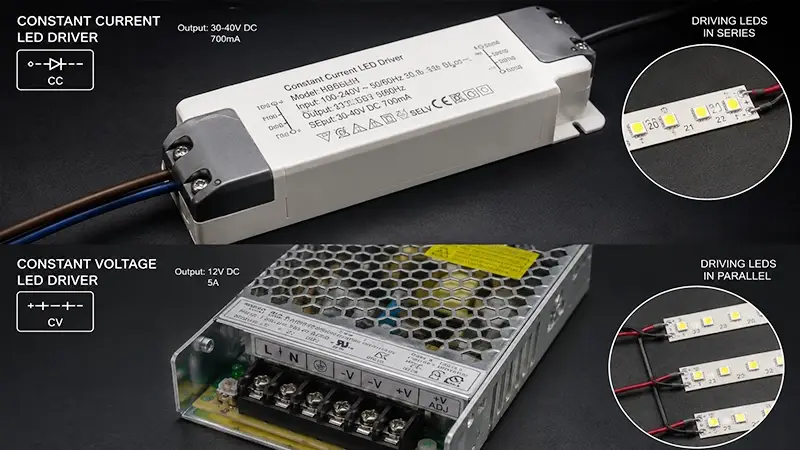

اتصال سری

در رشته سری، جریان از همه LEDها یکسان می‌گذرد و ولتاژها جمع می‌شوند.

اتصال موازی

تقسیم جریان میان شاخه‌های موازی بدون بالانس می‌تواند نامساوی باشد. طراحی برد باید برای آن آماده باشد.

مثال برچسب

خروجی 300mA و 30-60V یعنی بار باید در این بازه ولتاژ داشته باشد و توان حدود ۹ تا ۱۸ وات می‌شود.

محصولات مرتبط برای مقایسه DOB، درایور جدا و چراغ کامل

ماژول FPL DOB مدار را روی برد دارد، مدل EXT از درایور جدا استفاده می‌کند، و چراغ شبکه و پروژکتور نمونه بارهای پرتوان‌تر هستند. برای مشاهده مشخصات فنی کامل هر محصول می توانید دیتاشیت آن را از صفحه خود محصول دانلود کنید.

افزودن به سبد خرید

مشاهده سریع

برای مقایسه اضافه کنید

لامپ ۱۶ وات اف پی ال ال ای دی شاه چراغ کد 364

345,000 تومان

افزودن به سبد خرید

مشاهده سریع

برای مقایسه اضافه کنید

لامپ ال ای دی اف پی ال 16 وات کد 365

415,000 تومان

افزودن به سبد خرید

مشاهده سریع

برای مقایسه اضافه کنید

پروژکتور ال ای دی 200 وات ضد آب پانیذ شاه چراغ کد 24612

5,278,000 تومان

افزودن به سبد خرید

مشاهده سریع

برای مقایسه اضافه کنید

چراغ شبکه ای توکار 32×4 وات کد 289

3,199,000 تومان

درایور ولتاژ ثابت برای ریسه و ماژول

انتخاب ولتاژ

ولتاژ منبع باید دقیقاً با ورودی ریسه یا ماژول برابر باشد؛ ۱۲ ولت و ۲۴ ولت قابل جایگزینی مستقیم نیستند.

محاسبه توان

توان کل برابر توان هر متر در طول ریسه است. برای چند شاخه، توان همه جمع می‌شود.

حاشیه توان

منبع نباید دائماً در مرز حداکثر کار کند. حاشیه متناسب با کیفیت، دما و توصیه سازنده در نظر گرفته شود.

افت ولتاژ

در طول زیاد، کابل و مسیر مسی افت می‌کنند. تغذیه از دو سر یا چند نقطه و سطح مقطع مناسب لازم می‌شود.

اتصال موازی

شاخه‌های ریسه ولتاژ یکسان می‌گیرند و جریان‌ها جمع می‌شوند. فیوز و توزیع بار بررسی شوند.

منبع داخل فضای بسته

تهویه و دمای کابینت روی توان قابل استفاده منبع اثر دارند.

چگونه برچسب درایور LED را بخوانیم؟

Input

ولتاژ و فرکانس ورودی، جریان ورودی و گاهی ضریب توان درج می‌شوند.

Output

ولتاژ، جریان، توان و نوع DC نوشته می‌شوند. در CC معمولاً بازه ولتاژ وجود دارد.

Ta و Tc

Ta دمای محیط مجاز و Tc نقطه اندازه‌گیری دمای بدنه است. عبور از Tc عمر را کم می‌کند.

SELV و ایزولاسیون

علامت‌ها نوع حفاظت و جداسازی را نشان می‌دهند. تفسیر باید با دیتاشیت و استاندارد انجام شود.

IP

درجه حفاظت در برابر گردوغبار و آب است. سیم و اتصال نیز باید همان سطح حفاظت را حفظ کنند.

Dimming

علامت DALI، 0-10V، PWM یا Phase-cut روش کنترل را نشان می‌دهد. روش‌ها با هم قابل جایگزینی نیستند.

PF و Efficiency

ضریب توان و راندمان روی شبکه و گرما اثر دارند. مقدار در بار واقعی بررسی شود.

روش انتخاب درایور LED مناسب

مرحله اول؛ نوع بار

مشخص کنید ماژول CC است یا CV. اطلاعات برد یا دیتاشیت منبع اصلی است.

مرحله دوم؛ مقدار خروجی

در CC جریان و بازه ولتاژ؛ در CV ولتاژ و جریان یا توان لازم تعیین شود.

مرحله سوم؛ توان

توان محاسبه و حاشیه منطقی براساس دما و توصیه سازنده اضافه شود.

مرحله چهارم؛ محیط

دمای محیط، رطوبت، گردوغبار، فضای بسته و لرزش بررسی شوند.

مرحله پنجم؛ کنترل

دیمر، سنسور، DALI یا تریاک باید با ورودی کنترل درایور سازگار باشد.

مرحله ششم؛ کیفیت نور

فلیکر، جریان ریپل، راه‌اندازی و خاموشی نرم برای کاربرد ارزیابی شوند.

مرحله هفتم؛ مکانیک

ابعاد، سوراخ نصب، سیم‌ها و دسترسی تعویض با چراغ تطبیق داده شوند.

تعویض درایور سوخته به روش ایمن

قطع کامل برق

فیوز مدار قطع و نبود ولتاژ با ابزار مناسب تأیید شود.

ثبت سیم‌ها

پیش از بازکردن، ورودی AC، خروجی مثبت و منفی و سیم کنترل عکس‌برداری و برچسب‌گذاری شوند.

خواندن مشخصات قبلی

نوع خروجی، جریان، ولتاژ، توان، دیمر و ابعاد ثبت شوند. فقط تطابق وات کافی نیست.

بررسی علت خرابی

اتصال LED، دمای بدنه، نوسان، آب و خرابی برد بررسی شود. نصب درایور جدید بدون رفع علت ممکن است دوباره خراب شود.

انتخاب جایگزین

در CC جریان دقیقاً برابر و بازه ولتاژ مناسب باشد؛ در CV ولتاژ برابر و توان کافی انتخاب شود.

اتصال قطبیت

خروجی مثبت و منفی درست وصل شود. ورودی و خروجی هرگز جابه‌جا نشوند.

آزمون دما

پس از نصب، جریان، نور، فلیکر و دمای Tc در زمان کافی بررسی شوند.

درایور دیمرپذیر و روش‌های کنترل

تریاک یا قطع فاز

درایور باید صریحاً با دیمر Leading یا Trailing Edge سازگار باشد. دیمر نامناسب وزوز و چشمک ایجاد می‌کند.

0-10V

دو سیم کنترل سطح را تنظیم می‌کنند و برق اصلی جداست. قطبیت و محدوده رعایت شود.

DALI

کنترل دیجیتال آدرس‌پذیر برای پروژه‌های اداری و صنعتی مناسب است. سازگاری نسخه و آدرس‌دهی لازم است.

PWM در ولتاژ ثابت

برای ریسه، کنترلر PWM خروجی را قطع و وصل سریع می‌کند. فرکانس باید برای دوربین مناسب باشد.

کاهش جریان

در CC بعضی درایورها با تنظیم جریان نور را کم می‌کنند. محدوده دیم و رنگ بررسی شود.

حداقل بار

برخی درایورها در بار پایین پایدار نیستند. محدوده مجاز دیتاشیت رعایت شود.

معیارهای کیفیت و حفاظت درایور LED

راندمان

راندمان بالاتر گرمای کمتری در توان یکسان ایجاد می‌کند، ولی به‌تنهایی کیفیت را تعیین نمی‌کند.

ضریب توان

در پروژه بزرگ PF پایین جریان شبکه را افزایش می‌دهد. مقدار در بار نامی بررسی شود.

فلیکر

در کلاس، کارخانه، سالن ورزشی و دوربین اهمیت دارد. درصد و شاخص‌های معتبر درخواست شوند.

حفاظت اضافه‌ولتاژ

Surge rating، وریستور و هماهنگی با SPD تابلو در محیط پرنوسان مهم‌اند.

حفاظت حرارتی

کاهش توان یا خاموشی در دمای بالا از قطعات محافظت می‌کند.

اتصال کوتاه و بی‌باری

رفتار درایور در خطا باید در دیتاشیت مشخص باشد.

عمر خازن

دمای بالاتر عمر خازن الکترولیتی را کم می‌کند. فاصله از هیت‌سینک و تهویه مهم است.

DOB، درایور جدا و تفاوت آن‌ها

DOB چیست

Driver on Board یعنی اجزای راه‌انداز روی همان برد LED قرار دارند. چراغ بدون مدار نیست.

مزیت DOB

ابعاد کمتر، سیم‌کشی ساده و هزینه مونتاژ پایین از مزایای احتمالی‌اند.

محدودیت DOB

درایور کنار LED گرم می‌شود و تعمیر معمولاً با تعویض کل برد انجام می‌گیرد.

درایور جدا

می‌تواند دورتر از گرما، قابل تعویض و دارای فضای بیشتر برای فیلتر و حفاظت باشد.

نمونه شاه‌چراغ

FPL DOB کد ۳۶۴ با ورودی مستقیم و مدل FPL EXT کد ۳۶۵ با درایور جدا عرضه می‌شوند. صفحه دسته برای EXT حدود ۱۶۰۰ لومن و برای DOB حدود ۱۲۸۰ لومن ثبت کرده است.

قضاوت محصول‌محور

DOB یا جدا بودن به‌تنهایی نشانه کیفیت نیست. فلیکر، دما، PF، عمر و ضمانت همان مدل مقایسه شوند.

جدول تفاوت جریان ثابت و ولتاژ ثابت

نوع خروجی باید با ساختار LED یکسان باشد.

جدول راهنمای خواندن مشخصات درایور

هر عبارت روی برچسب تصمیم متفاوتی را کنترل می‌کند.

خرید عمده درایور و چراغ برای تولید و تعمیرات

یکسان‌سازی مشخصات

جریان، ولتاژ، کانکتور، ابعاد و روش دیمر در جدول خرید ثبت شوند.

نمونه حرارتی

درایور داخل بدنه واقعی چند ساعت آزمون و دمای Tc اندازه‌گیری شود.

تأمین قطعه یدکی

همان کد یا جایگزین تأییدشده برای خدمات پس از فروش ذخیره گردد.

کنترل محموله

چند نمونه از هر سری از نظر خروجی، فلیکر، PF، دما و حفاظت آزمون شوند.

چک‌لیست انتخاب و تعویض درایور LED

شناسایی بار؛ کنترل 1

CC یا CV بودن از دیتاشیت تعیین شود.

ثبت جریان؛ کنترل 2

در مدل CC جریان دقیق نوشته شود.

ثبت ولتاژ؛ کنترل 3

بازه CC یا ولتاژ ثابت CV مشخص گردد.

محاسبه توان؛ کنترل 4

توان واقعی بار و حاشیه مجاز محاسبه شود.

ورودی؛ کنترل 5

ولتاژ، فرکانس و شرایط شبکه بررسی شوند.

قطبیت؛ کنترل 6

مثبت و منفی خروجی علامت‌گذاری شوند.

دیمر؛ کنترل 7

نوع کنترل و سیم‌بندی تطبیق داده شود.

PF؛ کنترل 8

برای تعداد زیاد در پروژه کنترل شود.

فلیکر؛ کنترل 9

برای محیط حساس و دوربین آزمون شود.

راندمان؛ کنترل 10

گرما و مصرف در بار واقعی بررسی شوند.

Tc؛ کنترل 11

دمای نقطه بدنه در چراغ بسته اندازه‌گیری شود.

IP؛ کنترل 12

محیط خشک، مرطوب یا بیرونی تعیین گردد.

Surge؛ کنترل 13

سطح حفاظت با تابلو و شبکه هماهنگ شود.

اتصال کوتاه؛ کنترل 14

رفتار حفاظتی از دیتاشیت خوانده شود.

ابعاد؛ کنترل 15

جای‌گیری، سوراخ و مسیر هوا بررسی شوند.

کانکتور؛ کنترل 16

سطح جریان، قفل و عایق مناسب باشد.

علت خرابی؛ کنترل 17

LED، گرما، آب و نوسان پیش از تعویض بررسی شوند.

آزمون نهایی؛ کنترل 18

نور، جریان، دما و فلیکر پس از نصب ثبت شوند.

یادداشت اجرایی تکمیلی 1

CC یا CV بودن از دیتاشیت تعیین شود. این مرحله برای درایور LED باید با اندازه‌گیری واقعی، فایل فوتومتری یا آزمون نمونه تأیید شود؛ زیرا ارتفاع نصب، رنگ سطوح، آلودگی محیط و ساعات کار می‌توانند نتیجه را تغییر دهند.

یادداشت اجرایی تکمیلی 2

در مدل CC جریان دقیق نوشته شود. این مرحله برای درایور LED باید با اندازه‌گیری واقعی، فایل فوتومتری یا آزمون نمونه تأیید شود؛ زیرا ارتفاع نصب، رنگ سطوح، آلودگی محیط و ساعات کار می‌توانند نتیجه را تغییر دهند.

یادداشت اجرایی تکمیلی 3

بازه CC یا ولتاژ ثابت CV مشخص گردد. این مرحله برای درایور LED باید با اندازه‌گیری واقعی، فایل فوتومتری یا آزمون نمونه تأیید شود؛ زیرا ارتفاع نصب، رنگ سطوح، آلودگی محیط و ساعات کار می‌توانند نتیجه را تغییر دهند.

یادداشت اجرایی تکمیلی 4

توان واقعی بار و حاشیه مجاز محاسبه شود. این مرحله برای درایور LED باید با اندازه‌گیری واقعی، فایل فوتومتری یا آزمون نمونه تأیید شود؛ زیرا ارتفاع نصب، رنگ سطوح، آلودگی محیط و ساعات کار می‌توانند نتیجه را تغییر دهند.

یادداشت اجرایی تکمیلی 5

ولتاژ، فرکانس و شرایط شبکه بررسی شوند. این مرحله برای درایور LED باید با اندازه‌گیری واقعی، فایل فوتومتری یا آزمون نمونه تأیید شود؛ زیرا ارتفاع نصب، رنگ سطوح، آلودگی محیط و ساعات کار می‌توانند نتیجه را تغییر دهند.

یادداشت اجرایی تکمیلی 6

مثبت و منفی خروجی علامت‌گذاری شوند. این مرحله برای درایور LED باید با اندازه‌گیری واقعی، فایل فوتومتری یا آزمون نمونه تأیید شود؛ زیرا ارتفاع نصب، رنگ سطوح، آلودگی محیط و ساعات کار می‌توانند نتیجه را تغییر دهند.

یادداشت اجرایی تکمیلی 7

نوع کنترل و سیم‌بندی تطبیق داده شود. این مرحله برای درایور LED باید با اندازه‌گیری واقعی، فایل فوتومتری یا آزمون نمونه تأیید شود؛ زیرا ارتفاع نصب، رنگ سطوح، آلودگی محیط و ساعات کار می‌توانند نتیجه را تغییر دهند.

یادداشت اجرایی تکمیلی 8

برای تعداد زیاد در پروژه کنترل شود. این مرحله برای درایور LED باید با اندازه‌گیری واقعی، فایل فوتومتری یا آزمون نمونه تأیید شود؛ زیرا ارتفاع نصب، رنگ سطوح، آلودگی محیط و ساعات کار می‌توانند نتیجه را تغییر دهند.

یادداشت اجرایی تکمیلی 9

برای محیط حساس و دوربین آزمون شود. این مرحله برای درایور LED باید با اندازه‌گیری واقعی، فایل فوتومتری یا آزمون نمونه تأیید شود؛ زیرا ارتفاع نصب، رنگ سطوح، آلودگی محیط و ساعات کار می‌توانند نتیجه را تغییر دهند.

یادداشت اجرایی تکمیلی 10

گرما و مصرف در بار واقعی بررسی شوند. این مرحله برای درایور LED باید با اندازه‌گیری واقعی، فایل فوتومتری یا آزمون نمونه تأیید شود؛ زیرا ارتفاع نصب، رنگ سطوح، آلودگی محیط و ساعات کار می‌توانند نتیجه را تغییر دهند.

یادداشت اجرایی تکمیلی 11

دمای نقطه بدنه در چراغ بسته اندازه‌گیری شود. این مرحله برای درایور LED باید با اندازه‌گیری واقعی، فایل فوتومتری یا آزمون نمونه تأیید شود؛ زیرا ارتفاع نصب، رنگ سطوح، آلودگی محیط و ساعات کار می‌توانند نتیجه را تغییر دهند.

یادداشت اجرایی تکمیلی 12

محیط خشک، مرطوب یا بیرونی تعیین گردد. این مرحله برای درایور LED باید با اندازه‌گیری واقعی، فایل فوتومتری یا آزمون نمونه تأیید شود؛ زیرا ارتفاع نصب، رنگ سطوح، آلودگی محیط و ساعات کار می‌توانند نتیجه را تغییر دهند.

یادداشت اجرایی تکمیلی 13

سطح حفاظت با تابلو و شبکه هماهنگ شود. این مرحله برای درایور LED باید با اندازه‌گیری واقعی، فایل فوتومتری یا آزمون نمونه تأیید شود؛ زیرا ارتفاع نصب، رنگ سطوح، آلودگی محیط و ساعات کار می‌توانند نتیجه را تغییر دهند.

یادداشت اجرایی تکمیلی 14

رفتار حفاظتی از دیتاشیت خوانده شود. این مرحله برای درایور LED باید با اندازه‌گیری واقعی، فایل فوتومتری یا آزمون نمونه تأیید شود؛ زیرا ارتفاع نصب، رنگ سطوح، آلودگی محیط و ساعات کار می‌توانند نتیجه را تغییر دهند.

یادداشت اجرایی تکمیلی 15

جای‌گیری، سوراخ و مسیر هوا بررسی شوند. این مرحله برای درایور LED باید با اندازه‌گیری واقعی، فایل فوتومتری یا آزمون نمونه تأیید شود؛ زیرا ارتفاع نصب، رنگ سطوح، آلودگی محیط و ساعات کار می‌توانند نتیجه را تغییر دهند.

یادداشت اجرایی تکمیلی 16

سطح جریان، قفل و عایق مناسب باشد. این مرحله برای درایور LED باید با اندازه‌گیری واقعی، فایل فوتومتری یا آزمون نمونه تأیید شود؛ زیرا ارتفاع نصب، رنگ سطوح، آلودگی محیط و ساعات کار می‌توانند نتیجه را تغییر دهند.

یادداشت اجرایی تکمیلی 17

LED، گرما، آب و نوسان پیش از تعویض بررسی شوند. این مرحله برای درایور LED باید با اندازه‌گیری واقعی، فایل فوتومتری یا آزمون نمونه تأیید شود؛ زیرا ارتفاع نصب، رنگ سطوح، آلودگی محیط و ساعات کار می‌توانند نتیجه را تغییر دهند.

یادداشت اجرایی تکمیلی 18

نور، جریان، دما و فلیکر پس از نصب ثبت شوند. این مرحله برای درایور LED باید با اندازه‌گیری واقعی، فایل فوتومتری یا آزمون نمونه تأیید شود؛ زیرا ارتفاع نصب، رنگ سطوح، آلودگی محیط و ساعات کار می‌توانند نتیجه را تغییر دهند.

یادداشت اجرایی تکمیلی 19

CC یا CV بودن از دیتاشیت تعیین شود. این مرحله برای درایور LED باید با اندازه‌گیری واقعی، فایل فوتومتری یا آزمون نمونه تأیید شود؛ زیرا ارتفاع نصب، رنگ سطوح، آلودگی محیط و ساعات کار می‌توانند نتیجه را تغییر دهند.

یادداشت اجرایی تکمیلی 20

در مدل CC جریان دقیق نوشته شود. این مرحله برای درایور LED باید با اندازه‌گیری واقعی، فایل فوتومتری یا آزمون نمونه تأیید شود؛ زیرا ارتفاع نصب، رنگ سطوح، آلودگی محیط و ساعات کار می‌توانند نتیجه را تغییر دهند.

یادداشت اجرایی تکمیلی 21

بازه CC یا ولتاژ ثابت CV مشخص گردد. این مرحله برای درایور LED باید با اندازه‌گیری واقعی، فایل فوتومتری یا آزمون نمونه تأیید شود؛ زیرا ارتفاع نصب، رنگ سطوح، آلودگی محیط و ساعات کار می‌توانند نتیجه را تغییر دهند.

یادداشت اجرایی تکمیلی 22

توان واقعی بار و حاشیه مجاز محاسبه شود. این مرحله برای درایور LED باید با اندازه‌گیری واقعی، فایل فوتومتری یا آزمون نمونه تأیید شود؛ زیرا ارتفاع نصب، رنگ سطوح، آلودگی محیط و ساعات کار می‌توانند نتیجه را تغییر دهند.

یادداشت اجرایی تکمیلی 23

ولتاژ، فرکانس و شرایط شبکه بررسی شوند. این مرحله برای درایور LED باید با اندازه‌گیری واقعی، فایل فوتومتری یا آزمون نمونه تأیید شود؛ زیرا ارتفاع نصب، رنگ سطوح، آلودگی محیط و ساعات کار می‌توانند نتیجه را تغییر دهند.

یادداشت اجرایی تکمیلی 24

مثبت و منفی خروجی علامت‌گذاری شوند. این مرحله برای درایور LED باید با اندازه‌گیری واقعی، فایل فوتومتری یا آزمون نمونه تأیید شود؛ زیرا ارتفاع نصب، رنگ سطوح، آلودگی محیط و ساعات کار می‌توانند نتیجه را تغییر دهند.

یادداشت اجرایی تکمیلی 25

نوع کنترل و سیم‌بندی تطبیق داده شود. این مرحله برای درایور LED باید با اندازه‌گیری واقعی، فایل فوتومتری یا آزمون نمونه تأیید شود؛ زیرا ارتفاع نصب، رنگ سطوح، آلودگی محیط و ساعات کار می‌توانند نتیجه را تغییر دهند.

یادداشت اجرایی تکمیلی 26

برای تعداد زیاد در پروژه کنترل شود. این مرحله برای درایور LED باید با اندازه‌گیری واقعی، فایل فوتومتری یا آزمون نمونه تأیید شود؛ زیرا ارتفاع نصب، رنگ سطوح، آلودگی محیط و ساعات کار می‌توانند نتیجه را تغییر دهند.

یادداشت اجرایی تکمیلی 27

برای محیط حساس و دوربین آزمون شود. این مرحله برای درایور LED باید با اندازه‌گیری واقعی، فایل فوتومتری یا آزمون نمونه تأیید شود؛ زیرا ارتفاع نصب، رنگ سطوح، آلودگی محیط و ساعات کار می‌توانند نتیجه را تغییر دهند.

یادداشت اجرایی تکمیلی 28

گرما و مصرف در بار واقعی بررسی شوند. این مرحله برای درایور LED باید با اندازه‌گیری واقعی، فایل فوتومتری یا آزمون نمونه تأیید شود؛ زیرا ارتفاع نصب، رنگ سطوح، آلودگی محیط و ساعات کار می‌توانند نتیجه را تغییر دهند.

یادداشت اجرایی تکمیلی 29

دمای نقطه بدنه در چراغ بسته اندازه‌گیری شود. این مرحله برای درایور LED باید با اندازه‌گیری واقعی، فایل فوتومتری یا آزمون نمونه تأیید شود؛ زیرا ارتفاع نصب، رنگ سطوح، آلودگی محیط و ساعات کار می‌توانند نتیجه را تغییر دهند.

یادداشت اجرایی تکمیلی 30

محیط خشک، مرطوب یا بیرونی تعیین گردد. این مرحله برای درایور LED باید با اندازه‌گیری واقعی، فایل فوتومتری یا آزمون نمونه تأیید شود؛ زیرا ارتفاع نصب، رنگ سطوح، آلودگی محیط و ساعات کار می‌توانند نتیجه را تغییر دهند.

یادداشت اجرایی تکمیلی 31

سطح حفاظت با تابلو و شبکه هماهنگ شود. این مرحله برای درایور LED باید با اندازه‌گیری واقعی، فایل فوتومتری یا آزمون نمونه تأیید شود؛ زیرا ارتفاع نصب، رنگ سطوح، آلودگی محیط و ساعات کار می‌توانند نتیجه را تغییر دهند.

یادداشت اجرایی تکمیلی 32

رفتار حفاظتی از دیتاشیت خوانده شود. این مرحله برای درایور LED باید با اندازه‌گیری واقعی، فایل فوتومتری یا آزمون نمونه تأیید شود؛ زیرا ارتفاع نصب، رنگ سطوح، آلودگی محیط و ساعات کار می‌توانند نتیجه را تغییر دهند.

یادداشت اجرایی تکمیلی 33

جای‌گیری، سوراخ و مسیر هوا بررسی شوند. این مرحله برای درایور LED باید با اندازه‌گیری واقعی، فایل فوتومتری یا آزمون نمونه تأیید شود؛ زیرا ارتفاع نصب، رنگ سطوح، آلودگی محیط و ساعات کار می‌توانند نتیجه را تغییر دهند.

یادداشت اجرایی تکمیلی 34

سطح جریان، قفل و عایق مناسب باشد. این مرحله برای درایور LED باید با اندازه‌گیری واقعی، فایل فوتومتری یا آزمون نمونه تأیید شود؛ زیرا ارتفاع نصب، رنگ سطوح، آلودگی محیط و ساعات کار می‌توانند نتیجه را تغییر دهند.

یادداشت اجرایی تکمیلی 35

LED، گرما، آب و نوسان پیش از تعویض بررسی شوند. این مرحله برای درایور LED باید با اندازه‌گیری واقعی، فایل فوتومتری یا آزمون نمونه تأیید شود؛ زیرا ارتفاع نصب، رنگ سطوح، آلودگی محیط و ساعات کار می‌توانند نتیجه را تغییر دهند.

یادداشت اجرایی تکمیلی 36

نور، جریان، دما و فلیکر پس از نصب ثبت شوند. این مرحله برای درایور LED باید با اندازه‌گیری واقعی، فایل فوتومتری یا آزمون نمونه تأیید شود؛ زیرا ارتفاع نصب، رنگ سطوح، آلودگی محیط و ساعات کار می‌توانند نتیجه را تغییر دهند.

یادداشت اجرایی تکمیلی 37

CC یا CV بودن از دیتاشیت تعیین شود. این مرحله برای درایور LED باید با اندازه‌گیری واقعی، فایل فوتومتری یا آزمون نمونه تأیید شود؛ زیرا ارتفاع نصب، رنگ سطوح، آلودگی محیط و ساعات کار می‌توانند نتیجه را تغییر دهند.

یادداشت اجرایی تکمیلی 38

در مدل CC جریان دقیق نوشته شود. این مرحله برای درایور LED باید با اندازه‌گیری واقعی، فایل فوتومتری یا آزمون نمونه تأیید شود؛ زیرا ارتفاع نصب، رنگ سطوح، آلودگی محیط و ساعات کار می‌توانند نتیجه را تغییر دهند.

یادداشت اجرایی تکمیلی 39

بازه CC یا ولتاژ ثابت CV مشخص گردد. این مرحله برای درایور LED باید با اندازه‌گیری واقعی، فایل فوتومتری یا آزمون نمونه تأیید شود؛ زیرا ارتفاع نصب، رنگ سطوح، آلودگی محیط و ساعات کار می‌توانند نتیجه را تغییر دهند.

یادداشت اجرایی تکمیلی 40

توان واقعی بار و حاشیه مجاز محاسبه شود. این مرحله برای درایور LED باید با اندازه‌گیری واقعی، فایل فوتومتری یا آزمون نمونه تأیید شود؛ زیرا ارتفاع نصب، رنگ سطوح، آلودگی محیط و ساعات کار می‌توانند نتیجه را تغییر دهند.

یادداشت اجرایی تکمیلی 41

ولتاژ، فرکانس و شرایط شبکه بررسی شوند. این مرحله برای درایور LED باید با اندازه‌گیری واقعی، فایل فوتومتری یا آزمون نمونه تأیید شود؛ زیرا ارتفاع نصب، رنگ سطوح، آلودگی محیط و ساعات کار می‌توانند نتیجه را تغییر دهند.

سؤالات متداول درایور LED

جمع‌بندی کامل درباره درایور LED

درایور LED قلب الکتریکی چراغ است و انتخاب آن با وات تنها انجام نمی‌شود. ابتدا نوع جریان ثابت یا ولتاژ ثابت، سپس جریان، بازه ولتاژ، توان و شرایط محیط تعیین می‌شوند.

در تعویض، جریان CC باید مطابق مقدار مجاز و ولتاژ رشته داخل بازه باشد؛ در CV ولتاژ دقیقاً برابر و توان کافی انتخاب شود. دیمر، فلیکر، دما و حفاظت نیز بخشی از سازگاری‌اند.

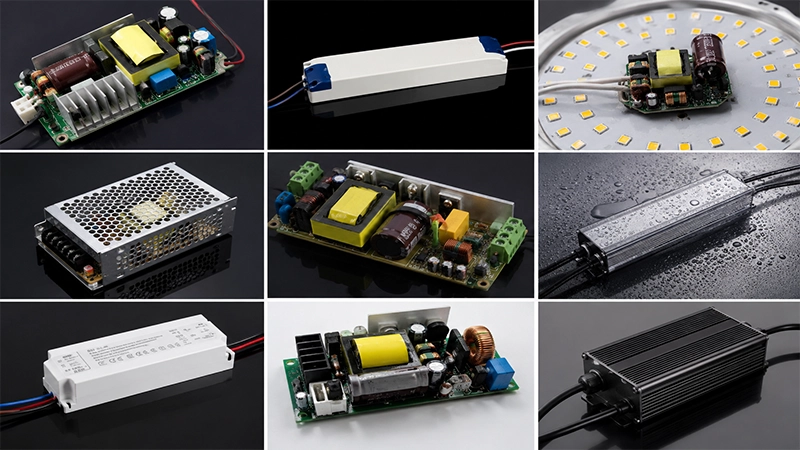

DOB مدار را روی برد قرار می‌دهد و مدل EXT درایور جدا دارد. هیچ‌کدام به‌تنهایی تضمین کیفیت نیستند؛ آزمون حرارتی و مشخصات واقعی محصول معیار نهایی‌اند.
