إجابة سريعة:محرك تيار ثابت تم تصميمه لوحدات وسلاسل LED التي تتطلب تيارًا محددًا، مثل 300 أو 700 مللي أمبير، ويتغير جهد الخرج ضمن نطاق معين. محرك جهد ثابت يُستخدم هذا النوع من الأجهزة للسلاسل والوحدات التي لها مدخل ثابت مثل 12 أو 24 أو 48 فولت، ويتم تحديد التيار بواسطة الحمل. استبدال السائق يجب أن يكون نوع خرج LED متطابقًا؛ ويجب أن يكون التيار في نموذج التيار المستمر مطابقًا تمامًا للتيار المسموح به، ويجب أن يشمل نطاق الجهد جهد السلسلة، ويجب أن يكون لتصنيف الطاقة هامش معقول. قد يؤدي توصيل مشغل الدائرة بشكل خاطئ إلى احتراق LED.
ما وظيفة مشغل LED؟
تحديد التدفق
تتميز مصابيح LED بسلوك غير خطي، ويمكن لزيادة طفيفة في الجهد أن تزيد التيار بشكل كبير. ويحافظ مشغلها على التيار ضمن النطاق التصميمي.
تحويل الطاقة
في النموذج المتصل بالتيار الكهربائي الرئيسي، يتم تقويم جهد التيار المتردد وتحويله إلى خرج LED مناسب.
حماية
يمكن لمحرك مناسب أن يوفر الحماية ضد قصر الدائرة الكهربائية، وارتفاع درجة الحرارة، والجهد الزائد، أو عدم وجود حمل. ويختلف نوع الحماية باختلاف المنتج.
التحكم في شدة الإضاءة
بعض الطرازات قابلة للتعتيم باستخدام 0-10 فولت، أو DALI، أو PWM، أو الترياك، أو طرق أخرى.
تأثير ذلك على فليكر
تحدد حلقة التحكم في المرشح والمحرك مقدار تذبذب الضوء. ولا يدل اسم الصمام الثنائي الباعث للضوء (LED) وحده على وجود وميض.

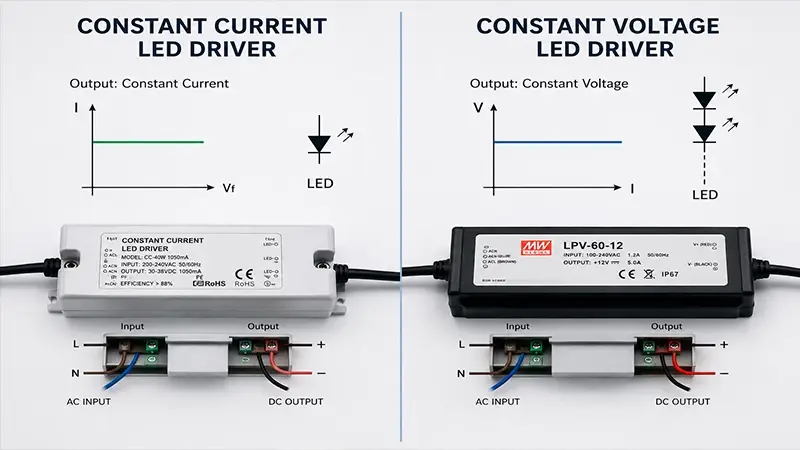

الفرق الرئيسي بين محركات التيار الثابت ومحركات الجهد الثابت
خرج تيار ثابت
يتم الحفاظ على القيمة الحالية ثابتة ويتغير الجهد ضمن النطاق المسموح به بناءً على عدد وجهد مصابيح LED.
خرج جهد ثابت
الجهد ثابت، على سبيل المثال 12 أو 24 فولت، وتحتوي الوحدة إما على سلسلة مقاومة أو دائرة تحديد داخلية.

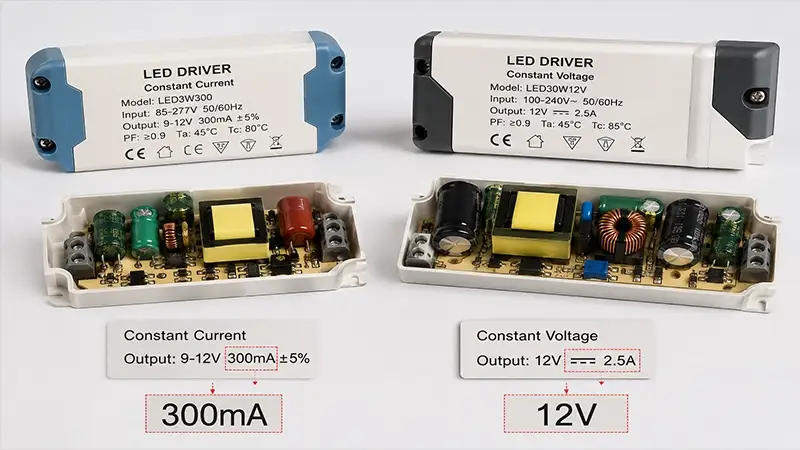

التعرف على الهوية من خلال الملصق
يُشار إلى مصطلح تيار الخرج بقيمة ثابتة ونطاق الجهد بـ CC؛ أما مصطلح 24 فولت تيار مستمر مع أقصى تيار فيُشار إليه عادةً بـ CV.
نماذج ثنائية الحالة
تعمل بعض المصادر في نطاق تيار ثابت ونطاق جهد ثابت. يجب قراءة منحنى ورقة البيانات.
لا يوجد بديل مباشر
لا يمكن لمصدر طاقة 24 فولت أن يحل محل مشغل 300 مللي أمبير، حتى لو كان كلاهما بنفس القدرة.
كيفية اختيار مشغل LED ذي تيار ثابت؟
تيار الخرج
يجب أن تتطابق قيمة التيار بالمللي أمبير مع التيار المقنن للوحدة. زيادة التيار ستؤدي إلى ارتفاع درجة الحرارة وتلف الوحدة، بينما انخفاض التيار سيقلل من الإضاءة.
نطاق الجهد
يجب أن يكون إجمالي جهد التشغيل الأمامي للمصابيح الباعثة للضوء ضمن نطاق الخرج. ويُعدّ الاقتراب من حدود درجة الحرارة والتفاوت المسموح به أمرًا خطيرًا.
طاقة الخرج
تُحسب القدرة التقريبية بضرب جهد التيار في التيار الكهربائي للسلسلة. ويجب أن تغطي قدرة المُشغِّل الاحتياجات الفعلية.
توصيل متسلسل
في سلسلة التوصيل، يمر التيار عبر جميع مصابيح LED بنفس الطريقة وتتجمع الفولتية.
التوصيل المتوازي
قد يكون توزيع التيار بين الفروع المتوازية غير المتوازنة غير متساوٍ. يجب أن يكون تصميم اللوحة مُعدًا لهذا الأمر.
مثال على الملصق
يبلغ خرج التيار 300 مللي أمبير و30-60 فولت، مما يعني أن الحمل يجب أن يكون له جهد ضمن هذا النطاق والطاقة حوالي 9 إلى 18 واط.
منتجات ذات صلة للمقارنة: مصباح DOB، ووحدة تشغيل منفصلة، ومصباح كامل
وحدة FPL DOB تحتوي اللوحة على الدائرة الكهربائية، طراز EXT من سائق منفصل تُعدّ الاستخدامات، وجهاز إضاءة الشبكة وجهاز العرض أمثلة على الأحمال ذات الطاقة العالية. للاطلاع على المواصفات الفنية الكاملة لكل منتج، يمكنك تنزيل ورقة البيانات الخاصة به من صفحة المنتج نفسها.
يجب أن يكون جهد الإمداد هو نفسه تمامًا جهد الإدخال للسلسلة أو الوحدة؛ 12 فولت و 24 فولت ليسا قابلين للتبديل بشكل مباشر.
حساب الطاقة
تُساوي القدرة الإجمالية القدرة لكل متر من الخيط. أما في حالة الفروع المتعددة، فتُجمع القدرة معًا.
هامش القوة
لا ينبغي تشغيل المصدر باستمرار عند الحد الأقصى. يجب مراعاة هامش أمان مناسب للجودة ودرجة الحرارة وتوصيات الشركة المصنعة.
انخفاض الجهد
على مسافات طويلة، يتدهور الكابل ومسار النحاس. لذا، يلزم التغذية من طرفين أو نقاط متعددة، بالإضافة إلى استخدام مقطع عرضي مناسب.
التوصيل المتوازي
تتلقى فروع السلسلة نفس الجهد وتتجمع التيارات. تحقق من المصهر وتوزيع الأحمال.
مصدر داخل مساحة مغلقة
تؤثر التهوية ودرجة حرارة الخزانة على الطاقة القابلة للاستخدام من المصدر.
كيفية قراءة ملصق مشغل LED؟
Input
يتم تضمين جهد الدخل والتردد، وتيار الدخل، وأحيانًا عامل القدرة.
Output
تُكتب قيم الجهد والتيار والطاقة ونوع التيار المستمر. أما في التيار المتردد، فيوجد عادةً نطاق للجهد.
تا و تي سي
Ta هي درجة الحرارة المحيطة المسموح بها، وTc هي درجة حرارة الجسم عند نقطة القياس. تجاوز Tc سيؤدي إلى تقليل عمر الجهاز.
الجهد المنخفض للغاية والعزل
تشير الرموز إلى نوع الحماية والعزل. يجب تفسيرها بالرجوع إلى ورقة البيانات والمعيار.
IP
تُقاس درجة الحماية بالغبار والماء. ويجب أن يحافظ السلك والموصل على نفس مستوى الحماية.
Dimming
يشير الرمز DALI أو 0-10V أو PWM أو قطع الطور إلى طريقة التحكم. هذه الطرق غير قابلة للتبادل.
معامل الأداء والكفاءة
يؤثر معامل القدرة وكفاءة الشبكة على الطاقة الكهربائية والحرارة. يجب التحقق من القيمة عند الحمل الفعلي.
كيفية اختيار مشغل LED المناسب
الخطوة الأولى؛ تحميل النوع
حدد ما إذا كانت الوحدة من نوع CC أو CV. معلومات اللوحة أو ورقة البيانات هي المصدر الرئيسي.
الخطوة الثانية؛ قيمة الإخراج
في التيار الثابت، يتم تحديد نطاق التيار والجهد؛ أما في الجهد الثابت، فيتم تحديد الجهد والتيار أو الطاقة المطلوبة.
المرحلة الثالثة: الطاقة
احسب الطاقة وأضف هامشاً معقولاً بناءً على درجة الحرارة وتوصيات الشركة المصنعة.
الخطوة الرابعة: البيئة
تحقق من درجة الحرارة المحيطة والرطوبة والغبار والأماكن المغلقة والاهتزازات.
الخطوة الخامسة: السيطرة
يجب أن يكون جهاز التعتيم أو المستشعر أو DALI أو الترياك متوافقًا مع مدخل التحكم الخاص بالسائق.
الخطوة السادسة: جودة الضوء
ينبغي تقييم الوميض، وتيار التموج، والبدء التدريجي، والإيقاف التدريجي للتطبيق.
المرحلة السابعة: الميكانيكا
يجب أن تتطابق الأبعاد وفتحات التثبيت والأسلاك وإمكانية الوصول للاستبدال مع المصباح.
استبدال سائق محترق بأمان
انقطاع كامل للتيار الكهربائي
تحقق باستخدام أداة مناسبة من أن فيوز الدائرة قد احترق وأنه لا يوجد جهد كهربائي.
تسجيل التحويل البنكي
قبل الفتح، يجب تصوير مدخل التيار المتردد والمخرجات الموجبة والسالبة وأسلاك التحكم ووضع علامات عليها.
اقرأ المواصفات السابقة
يجب تسجيل نوع المخرج، والتيار، والجهد، والطاقة، ومفتاح التعتيم، والأبعاد. لا يكفي مجرد مطابقة القدرة الكهربائية.
التحقيق في سبب الفشل
تحقق من توصيلات مصابيح LED، ودرجة حرارة الجهاز، والاهتزازات، ووجود الماء، وعطل اللوحة. قد يؤدي تركيب مشغل جديد دون إصلاح السبب إلى تكرار العطل.
خيار بديل
في حالة التيار الثابت، يكون التيار متساوياً تماماً ويكون نطاق الجهد مناسباً؛ أما في حالة الجهد الثابت، فيكون الجهد متساوياً ويتم اختيار طاقة كافية.
توصيل القطبية
يجب توصيل المخرجات الموجبة والسالبة بشكل صحيح. لا يجوز عكس المدخلات والمخرجات مطلقاً.
اختبار درجة الحرارة
بعد التركيب، يجب فحص التيار والضوء والوميض ودرجة الحرارة Tc في وقت كافٍ.
طرق تشغيل وتحكم قابلة للتعتيم
الأفيون أو قطع الطور
يجب أن يكون برنامج التشغيل متوافقًا بشكل صريح مع مخفتات الإضاءة ذات الحافة الأمامية أو الخلفية. سيؤدي استخدام مخفت إضاءة غير مناسب إلى حدوث طنين ووميض.
0-10V
يتحكم سلكان في مستوى الصوت، بينما يتم توصيل مصدر الطاقة الرئيسي بشكل منفصل. انتبه إلى القطبية والمدى.
DALI
يُعدّ نظام التحكم الرقمي القابل للعنونة مناسبًا للمشاريع المكتبية والصناعية. ويتطلب ذلك توافقًا في الإصدار والعنونة.
تعديل عرض النبضة عند جهد ثابت
بالنسبة للخيط، يقوم متحكم PWM بتشغيل وإيقاف الإخراج بسرعة. يجب أن يكون التردد مناسبًا للكاميرا.
تقليل التدفق
في وضع التحكم في الإضاءة، تقوم بعض المحركات بتقليل شدة الإضاءة عن طريق ضبط التيار. تحقق من نطاق التعتيم واللون.
الحد الأدنى للحمل
بعض المحركات لا تكون مستقرة عند الأحمال المنخفضة. يرجى مراعاة الحدود المسموح بها في ورقة البيانات.
معايير جودة وحماية مشغلات LED
كفاءة
تؤدي الكفاءة العالية إلى توليد حرارة أقل عند نفس القدرة، لكنها وحدها لا تحدد الجودة.
معامل القدرة
في المشاريع الكبيرة، يؤدي انخفاض معامل القدرة إلى زيادة تيار الشبكة. يجب التحقق من القيمة عند الحمل المقنن.
فليكر
الأمر مهم في الفصل الدراسي، والمصنع، وصالة الألعاب الرياضية، والكاميرا. يُرجى تقديم نسب مئوية ومؤشرات صحيحة.
حماية من زيادة الجهد
يُعد تصنيف التيار المفاجئ، والمقاوم المتغير، والتنسيق مع جهاز الحماية من التيار المفاجئ للوحة أمراً مهماً في بيئة متقلبة.
الحماية الحرارية
يؤدي خفض الطاقة أو إيقاف التشغيل عند درجات الحرارة العالية إلى حماية المكونات.
قصر الدائرة وعدم وجود حمل
يجب تحديد سلوك برنامج التشغيل في حالة حدوث خطأ في ورقة البيانات.
عمر المكثف
تؤدي درجات الحرارة المرتفعة إلى تقصير عمر المكثف الإلكتروليتي. لذا، يُعدّ البُعد عن المشتت الحراري والتهوية الجيدة من الأمور المهمة.
تاريخ الميلاد، والسائق المنفصل، والاختلافات بينهما
ما هو تاريخ الميلاد؟
يعني مصطلح "Driver on Board" أن مكونات التشغيل موجودة على نفس لوحة LED. فالمصباح ليس بدون دائرة كهربائية.
ميزة تاريخ الميلاد
تُعد الأبعاد الأصغر، والتوصيلات الكهربائية البسيطة، وانخفاض تكلفة التجميع من المزايا المحتملة.
حد تاريخ الميلاد
يسخن المحرك المجاور لمؤشر LED، وعادة ما يتم الإصلاح عن طريق استبدال اللوحة بأكملها.
سائق منفصل
يمكن أن يكون أبعد عن الحرارة، وقابلاً للاستبدال، ويحتوي على مساحة أكبر للترشيح والحماية.
مثال على غطاء مصباح
FPL DOB الرمز 364 مع إدخال مباشر ورمز طراز FPL EXT 365 مع سائق منفصل تبلغ قوة إضاءة لوحة المقبض لـ EXT حوالي 1600 لومن، و لـ DOB وقد سجل حوالي 1280 لومن.
الحكم القائم على المنتج
DOB أو أن كونها منفصلة لا يُعدّ دليلاً على الجودة. يجب مقارنة الوميض، ودرجة الحرارة، ومعامل القدرة، والعمر الافتراضي، والضمان لنفس الطراز.
جدول يوضح الفرق بين التيار الثابت والجهد الثابت
يجب أن يكون نوع الإخراج هو نفسه نوع بنية LED.
معايير
تيار ثابت CC
الجهد الثابت (CV)
الاستخدام الشائع
الكمية الخاضعة للرقابة
حاضِر
الجهد االكهربى
يحدد نوع الحمل
ملصق نموذجي
300 مللي أمبير، 30-60 فولت
24 فولت، 5 أمبير
اقرأ ورقة البيانات.
حمولة
سلسلة أو وحدة LED
خيط ووحدة مع محدد
الامتثال الإلزامي
صلة مشتركة
مسلسل
موازي
تصميم اللوحة مهم.
خطر اتخاذ القرار الخاطئ
تيار زائد
زيادة الجهد
إضاءة LED
ضبط الإضاءة
تقليل التدفق أو التحكم فيه
تعديل عرض النبضة أو التحكم في المصدر
التكيف الضروري
جدول دليل قراءة مواصفات السائق
كل عبارة على الملصق تتحكم في قرار مختلف.
عبارة
معنى
التحكم أثناء الاستبدال
خطأ شائع
Input 220-240V
مدخلات الكهرباء من المدينة
التردد والمدى
توصيل المخرج بمصدر الطاقة
Output 300mA
تيار ثابت
كما في السابق
اختيار 350 مللي أمبير
30-60V
نطاق جهد التيار المستمر
جهد السلسلة ضمن النطاق
انتبه فقط إلى الواط.
24V 5A
جهد ثابت
جهد متساوٍ وتيار كافٍ
يُستخدم لحمل التيار المستمر
Tc 80°C
الحد الأقصى لدرجة حرارة الجسم
القياس في العمل
إغلاق داخل العازل
DALI/0-10V
طريقة التعتيم
تحكم متوافق
توصيل مُخفت الإضاءة الترياك
شراء كميات كبيرة من المحركات والمصابيح لأغراض الإنتاج والإصلاح
توحيد المواصفات
يجب تسجيل التيار والجهد والموصل والأبعاد وطريقة التعتيم في جدول الشراء.
عينة حرارية
يتم اختبار السائق الموجود داخل الهيكل الفعلي لعدة ساعات ويتم قياس درجة الحرارة Tc.
توريد قطع الغيار
يجب الاحتفاظ بنفس الرمز أو رمز بديل معتمد لخدمة ما بعد البيع.
التحكم في الشحنة
يتم اختبار عدة عينات من كل سلسلة من حيث الإخراج، والوميض، ومعامل القدرة، ودرجة الحرارة، والحماية.
قائمة التحقق من الاستفسار عن المشروع والشراء:
نوع CC أو CV
تيار الخرج
نطاق الجهد
القوة والهامش
مدخل الطاقة
عامل الأداء والكفاءة
فليكر
مُخفت الإضاءة
درجة الحرارة والحماية من دخول الماء والغبار
الأبعاد والأسلاك
الحماية من زيادة التيار
ضمان
قائمة التحقق لاختيار واستبدال مشغلات مصابيح LED
تحديد الحمولة؛ عنصر التحكم 1
يمكن تحديد ما إذا كان CC أو CV من خلال ورقة البيانات.
تسجيل البث؛ التحكم 2
يجب كتابة التدفق الدقيق في نموذج CC.
تسجيل الجهد؛ التحكم 3
يجب تحديد نطاق الجهد الثابت CC أو CV.
حساب الطاقة؛ التحكم 4
احسب قدرة الحمل الفعلية والهامش المسموح به.
المدخلات؛ التحكم 5
تحقق من الجهد والتردد وحالة الشبكة.
القطبية؛ التحكم 6
يتم تمييز المخرجات الإيجابية والسلبية.
مُخفّت الإضاءة؛ التحكم 7
ينبغي تعديل نوع التحكم والأسلاك.
PF؛ التحكم 8
يجب التحكم في الأعداد الكبيرة في المشروع.
فليكر؛ التحكم 9
تم اختباره في البيئات الحساسة والكاميرات.
الكفاءة؛ التحكم 10
ينبغي فحص الحرارة والاستهلاك عند الحمل الفعلي.
التحكم 11
يجب قياس درجة حرارة الجسم في المصباح المغلق.
بروتوكول الإنترنت؛ التحكم 12
حدد ما إذا كانت البيئة جافة أو رطبة أو خارجية.
زيادة مفاجئة؛ تحكم 13
ينبغي تنسيق مستوى الحماية مع لوحة المفاتيح والشبكة.
ماس كهربائي؛ وحدة التحكم 14
يجب قراءة السلوك الوقائي من ورقة البيانات.
الأبعاد؛ التحكم 15
تحقق من موضعها، وثقوبها، ومسار الهواء.
موصل؛ وحدة تحكم 16
يجب أن يكون مستوى التدفق والقفل والعزل مناسبين.
سبب الفشل؛ عنصر التحكم 17
يجب فحص مصابيح LED والحرارة والماء والاهتزاز قبل الاستبدال.
الاختبار النهائي؛ عنصر التحكم 18
يتم تسجيل الضوء والتيار ودرجة الحرارة والوميض بعد التثبيت.
مذكرة تنفيذية تكميلية 1
حدد ما إذا كان تيار التشغيل ثابتًا (CC) أو جهد التشغيل (CV) من ورقة البيانات. يجب تأكيد هذه الخطوة لمحرك LED من خلال القياس الفعلي أو ملف قياس الضوء أو اختبار عينة، حيث أن ارتفاع التركيب ولون السطح والتلوث البيئي وساعات التشغيل قد تؤثر على النتيجة.
مذكرة تنفيذية تكميلية 2
اكتب قيمة التيار الدقيقة في نموذج التيار الثابت. يجب تأكيد هذه الخطوة الخاصة بمحرك LED من خلال القياس الفعلي أو ملف القياس الضوئي أو اختبار عينة، لأن ارتفاع التركيب ولون السطح والتلوث البيئي وساعات العمل قد تؤثر على النتيجة.
مذكرة تنفيذية تكميلية 3
حدد نطاق التيار الثابت (CC) أو نطاق الجهد الثابت (CV). يجب تأكيد هذه الخطوة لمحرك LED من خلال القياس الفعلي أو ملف القياس الضوئي أو اختبار عينة، حيث أن ارتفاع التركيب ولون السطح والتلوث البيئي وساعات التشغيل يمكن أن تؤثر على النتيجة.
مذكرة تنفيذية تكميلية 4
احسب قدرة الحمل الفعلية والهامش المسموح به. يجب التحقق من هذه الخطوة لمشغلات مصابيح LED من خلال القياس الفعلي أو ملف القياس الضوئي أو اختبار عينة، حيث أن ارتفاع التركيب ولون السطح والتلوث البيئي وساعات التشغيل يمكن أن تؤثر على النتيجة.
مذكرة تنفيذية تكميلية 5
تحقق من الجهد والتردد وحالة الشبكة. يجب تأكيد هذه الخطوة الخاصة بمحرك LED من خلال القياس الفعلي أو ملف قياس الضوء أو اختبار عينة، حيث أن ارتفاع التركيب ولون السطح والتلوث البيئي وساعات التشغيل قد تؤثر على النتيجة.
مذكرة تنفيذية تكميلية 6
يجب تحديد مخرجات التيار الموجب والسالب. ينبغي تأكيد هذه الخطوة الخاصة بمحرك LED من خلال القياس الفعلي، أو ملف قياس الضوء، أو اختبار عينة، حيث أن ارتفاع التركيب، ولون السطح، والتلوث البيئي، وساعات العمل قد تؤثر على النتيجة.
مذكرة تنفيذية تكميلية 7
يجب تعديل نوع التحكم والأسلاك. ينبغي التأكد من هذه الخطوة الخاصة بمحرك LED من خلال القياس الفعلي، أو ملف قياس الضوء، أو اختبار عينة، حيث أن ارتفاع التركيب، ولون السطح، والتلوث البيئي، وساعات التشغيل قد تؤثر على النتيجة.
مذكرة تنفيذية تكميلية رقم 8
بالنسبة للأعداد الكبيرة في المشروع، يجب التحقق من هذه الخطوة لمشغلات LED عن طريق القياس الفعلي أو الملف الضوئي أو اختبار العينة، حيث أن ارتفاع التركيب ولون السطح والتلوث البيئي وساعات العمل يمكن أن تغير النتيجة.
مذكرة تنفيذية تكميلية رقم 9
اختبار البيئة الحساسة والكاميرا. يجب تأكيد هذه الخطوة الخاصة بمحرك LED من خلال القياس الفعلي أو ملف قياس الضوء أو اختبار عينة، لأن ارتفاع التركيب ولون السطح والتلوث البيئي وساعات العمل قد تؤثر على النتيجة.
مذكرة تنفيذية تكميلية رقم 10
يجب فحص الحرارة والاستهلاك تحت الحمل الفعلي. ينبغي التحقق من هذه الخطوة لمشغلات مصابيح LED من خلال القياس الفعلي، أو ملف قياس الضوء، أو اختبار عينة، حيث أن ارتفاع التركيب، ولون السطح، وتلوث البيئة المحيطة، وساعات التشغيل قد تؤثر على النتيجة.
مذكرة تنفيذية تكميلية رقم 11
قم بقياس درجة حرارة نقطة الجسم داخل وحدة الإضاءة المغلقة. يجب تأكيد هذه الخطوة الخاصة بمحرك LED من خلال القياس الفعلي أو ملف القياس الضوئي أو اختبار عينة، حيث أن ارتفاع التركيب ولون السطح وتلوث البيئة وساعات التشغيل قد تؤثر على النتيجة.
مذكرة تنفيذية تكميلية رقم 12
حدد ما إذا كانت البيئة جافة أو رطبة أو خارجية. يجب تأكيد هذه الخطوة الخاصة بمحرك LED من خلال القياس الفعلي أو ملف قياس الضوء أو اختبار عينة، حيث أن ارتفاع التركيب ولون السطح والتلوث البيئي وساعات التشغيل يمكن أن تؤثر على النتيجة.
مذكرة تنفيذية تكميلية رقم 13
يجب تنسيق مستوى الحماية مع اللوحة والشبكة. يجب التحقق من هذه الخطوة الخاصة بمحرك LED من خلال القياس الفعلي أو ملف القياس الضوئي أو اختبار عينة، حيث أن ارتفاع التركيب ولون السطح والتلوث البيئي وساعات التشغيل يمكن أن تؤثر على النتيجة.
مذكرة تنفيذية تكميلية رقم 14
يجب قراءة بيانات سلوك الحماية من ورقة البيانات. ينبغي التحقق من هذه الخطوة الخاصة بمحرك LED من خلال القياس الفعلي، أو ملف القياس الضوئي، أو اختبار عينة، حيث أن ارتفاع التركيب، ولون السطح، والتلوث البيئي، وساعات التشغيل قد تؤثر على النتيجة.
مذكرة تنفيذية تكميلية رقم 15
تحقق من موضع التركيب، وفتحات التهوية، وتدفق الهواء. يجب تأكيد هذه الخطوة لمشغلات مصابيح LED من خلال القياسات الفعلية، أو ملفات القياس الضوئي، أو اختبار العينات، حيث أن ارتفاع التركيب، ولون السطح، والتلوث البيئي، وساعات التشغيل قد تؤثر على النتيجة.
مذكرة تنفيذية تكميلية رقم 16
المستوى الحالي، والقفل، والعزل مناسبة. يجب التحقق من هذه الخطوة الخاصة بمحرك LED عن طريق القياس الفعلي، أو ملف قياس الضوء، أو اختبار عينة، حيث أن ارتفاع التركيب، ولون السطح، والتلوث البيئي، وساعات التشغيل يمكن أن تؤثر على النتيجة.
مذكرة تنفيذية تكميلية رقم 17
يجب فحص مصابيح LED، والحرارة، والماء، والاهتزازات قبل استبدالها. ينبغي تأكيد هذه الخطوة لمشغل LED من خلال القياس الفعلي، أو ملف قياس الضوء، أو اختبار عينة، لأن ارتفاع التركيب، ولون السطح، والتلوث البيئي، وساعات التشغيل قد تؤثر على النتيجة.
مذكرة تنفيذية تكميلية رقم 18
يجب تسجيل بيانات الضوء والتيار ودرجة الحرارة والوميض بعد التركيب. ينبغي تأكيد هذه الخطوة لمشغلات مصابيح LED من خلال القياس الفعلي أو ملف القياس الضوئي أو اختبار عينة، حيث أن ارتفاع التركيب ولون السطح وتلوث البيئة وساعات التشغيل قد تؤثر على النتائج.
مذكرة تنفيذية تكميلية رقم 19
حدد ما إذا كان تيار التشغيل ثابتًا (CC) أو جهد التشغيل (CV) من ورقة البيانات. يجب تأكيد هذه الخطوة لمحرك LED من خلال القياس الفعلي أو ملف قياس الضوء أو اختبار عينة، حيث أن ارتفاع التركيب ولون السطح والتلوث البيئي وساعات التشغيل قد تؤثر على النتيجة.
مذكرة تنفيذية تكميلية رقم 20
اكتب قيمة التيار الدقيقة في نموذج التيار الثابت. يجب تأكيد هذه الخطوة الخاصة بمحرك LED من خلال القياس الفعلي أو ملف القياس الضوئي أو اختبار عينة، لأن ارتفاع التركيب ولون السطح والتلوث البيئي وساعات العمل قد تؤثر على النتيجة.
مذكرة تنفيذية تكميلية رقم 21
حدد نطاق التيار الثابت (CC) أو نطاق الجهد الثابت (CV). يجب تأكيد هذه الخطوة لمحرك LED من خلال القياس الفعلي أو ملف القياس الضوئي أو اختبار عينة، حيث أن ارتفاع التركيب ولون السطح والتلوث البيئي وساعات التشغيل يمكن أن تؤثر على النتيجة.
مذكرة تنفيذية تكميلية رقم 22
احسب قدرة الحمل الفعلية والهامش المسموح به. يجب التحقق من هذه الخطوة لمشغلات مصابيح LED من خلال القياس الفعلي أو ملف القياس الضوئي أو اختبار عينة، حيث أن ارتفاع التركيب ولون السطح والتلوث البيئي وساعات التشغيل يمكن أن تؤثر على النتيجة.
مذكرة تنفيذية تكميلية رقم 23
تحقق من الجهد والتردد وحالة الشبكة. يجب تأكيد هذه الخطوة الخاصة بمحرك LED من خلال القياس الفعلي أو ملف قياس الضوء أو اختبار عينة، حيث أن ارتفاع التركيب ولون السطح والتلوث البيئي وساعات التشغيل قد تؤثر على النتيجة.
مذكرة تنفيذية تكميلية رقم 24
يجب تحديد مخرجات التيار الموجب والسالب. ينبغي تأكيد هذه الخطوة الخاصة بمحرك LED من خلال القياس الفعلي، أو ملف قياس الضوء، أو اختبار عينة، حيث أن ارتفاع التركيب، ولون السطح، والتلوث البيئي، وساعات العمل قد تؤثر على النتيجة.
مذكرة تنفيذية تكميلية رقم 25
يجب تعديل نوع التحكم والأسلاك. ينبغي التأكد من هذه الخطوة الخاصة بمحرك LED من خلال القياس الفعلي، أو ملف قياس الضوء، أو اختبار عينة، حيث أن ارتفاع التركيب، ولون السطح، والتلوث البيئي، وساعات التشغيل قد تؤثر على النتيجة.
مذكرة تنفيذية تكميلية رقم 26
بالنسبة للأعداد الكبيرة في المشروع، يجب التحقق من هذه الخطوة لمشغلات LED عن طريق القياس الفعلي أو الملف الضوئي أو اختبار العينة، حيث أن ارتفاع التركيب ولون السطح والتلوث البيئي وساعات العمل يمكن أن تغير النتيجة.
مذكرة تنفيذية تكميلية رقم 27
اختبار البيئة الحساسة والكاميرا. يجب تأكيد هذه الخطوة الخاصة بمحرك LED من خلال القياس الفعلي أو ملف قياس الضوء أو اختبار عينة، لأن ارتفاع التركيب ولون السطح والتلوث البيئي وساعات العمل قد تؤثر على النتيجة.
مذكرة تنفيذية تكميلية رقم 28
يجب فحص الحرارة والاستهلاك تحت الحمل الفعلي. ينبغي التحقق من هذه الخطوة لمشغلات مصابيح LED من خلال القياس الفعلي، أو ملف قياس الضوء، أو اختبار عينة، حيث أن ارتفاع التركيب، ولون السطح، وتلوث البيئة المحيطة، وساعات التشغيل قد تؤثر على النتيجة.
مذكرة تنفيذية تكميلية رقم 29
قم بقياس درجة حرارة نقطة الجسم داخل وحدة الإضاءة المغلقة. يجب تأكيد هذه الخطوة الخاصة بمحرك LED من خلال القياس الفعلي أو ملف القياس الضوئي أو اختبار عينة، حيث أن ارتفاع التركيب ولون السطح وتلوث البيئة وساعات التشغيل قد تؤثر على النتيجة.
مذكرة تنفيذية تكميلية رقم 30
حدد ما إذا كانت البيئة جافة أو رطبة أو خارجية. يجب تأكيد هذه الخطوة الخاصة بمحرك LED من خلال القياس الفعلي أو ملف قياس الضوء أو اختبار عينة، حيث أن ارتفاع التركيب ولون السطح والتلوث البيئي وساعات التشغيل يمكن أن تؤثر على النتيجة.
مذكرة تنفيذية تكميلية رقم 31
يجب تنسيق مستوى الحماية مع اللوحة والشبكة. يجب التحقق من هذه الخطوة الخاصة بمحرك LED من خلال القياس الفعلي أو ملف القياس الضوئي أو اختبار عينة، حيث أن ارتفاع التركيب ولون السطح والتلوث البيئي وساعات التشغيل يمكن أن تؤثر على النتيجة.
مذكرة تنفيذية تكميلية رقم 32
يجب قراءة بيانات سلوك الحماية من ورقة البيانات. ينبغي التحقق من هذه الخطوة الخاصة بمحرك LED من خلال القياس الفعلي، أو ملف القياس الضوئي، أو اختبار عينة، حيث أن ارتفاع التركيب، ولون السطح، والتلوث البيئي، وساعات التشغيل قد تؤثر على النتيجة.
مذكرة تنفيذية تكميلية رقم 33
تحقق من موضع التركيب، وفتحات التهوية، وتدفق الهواء. يجب تأكيد هذه الخطوة لمشغلات مصابيح LED من خلال القياسات الفعلية، أو ملفات القياس الضوئي، أو اختبار العينات، حيث أن ارتفاع التركيب، ولون السطح، والتلوث البيئي، وساعات التشغيل قد تؤثر على النتيجة.
مذكرة تنفيذية تكميلية رقم 34
المستوى الحالي، والقفل، والعزل مناسبة. يجب التحقق من هذه الخطوة الخاصة بمحرك LED عن طريق القياس الفعلي، أو ملف قياس الضوء، أو اختبار عينة، حيث أن ارتفاع التركيب، ولون السطح، والتلوث البيئي، وساعات التشغيل يمكن أن تؤثر على النتيجة.
مذكرة تنفيذية تكميلية رقم 35
يجب فحص مصابيح LED، والحرارة، والماء، والاهتزازات قبل استبدالها. ينبغي تأكيد هذه الخطوة لمشغل LED من خلال القياس الفعلي، أو ملف قياس الضوء، أو اختبار عينة، لأن ارتفاع التركيب، ولون السطح، والتلوث البيئي، وساعات التشغيل قد تؤثر على النتيجة.
مذكرة تنفيذية تكميلية رقم 36
يجب تسجيل بيانات الضوء والتيار ودرجة الحرارة والوميض بعد التركيب. ينبغي تأكيد هذه الخطوة لمشغلات مصابيح LED من خلال القياس الفعلي أو ملف القياس الضوئي أو اختبار عينة، حيث أن ارتفاع التركيب ولون السطح وتلوث البيئة وساعات التشغيل قد تؤثر على النتائج.
مذكرة تنفيذية تكميلية رقم 37
حدد ما إذا كان تيار التشغيل ثابتًا (CC) أو جهد التشغيل (CV) من ورقة البيانات. يجب تأكيد هذه الخطوة لمحرك LED من خلال القياس الفعلي أو ملف قياس الضوء أو اختبار عينة، حيث أن ارتفاع التركيب ولون السطح والتلوث البيئي وساعات التشغيل قد تؤثر على النتيجة.
مذكرة تنفيذية تكميلية رقم 38
اكتب قيمة التيار الدقيقة في نموذج التيار الثابت. يجب تأكيد هذه الخطوة الخاصة بمحرك LED من خلال القياس الفعلي أو ملف القياس الضوئي أو اختبار عينة، لأن ارتفاع التركيب ولون السطح والتلوث البيئي وساعات العمل قد تؤثر على النتيجة.
مذكرة تنفيذية تكميلية رقم 39
حدد نطاق التيار الثابت (CC) أو نطاق الجهد الثابت (CV). يجب تأكيد هذه الخطوة لمحرك LED من خلال القياس الفعلي أو ملف القياس الضوئي أو اختبار عينة، حيث أن ارتفاع التركيب ولون السطح والتلوث البيئي وساعات التشغيل يمكن أن تؤثر على النتيجة.
مذكرة تنفيذية تكميلية رقم 40
احسب قدرة الحمل الفعلية والهامش المسموح به. يجب التحقق من هذه الخطوة لمشغلات مصابيح LED من خلال القياس الفعلي أو ملف القياس الضوئي أو اختبار عينة، حيث أن ارتفاع التركيب ولون السطح والتلوث البيئي وساعات التشغيل يمكن أن تؤثر على النتيجة.
مذكرة تنفيذية تكميلية رقم 41
تحقق من الجهد والتردد وحالة الشبكة. يجب تأكيد هذه الخطوة الخاصة بمحرك LED من خلال القياس الفعلي أو ملف قياس الضوء أو اختبار عينة، حيث أن ارتفاع التركيب ولون السطح والتلوث البيئي وساعات التشغيل قد تؤثر على النتيجة.
الأسئلة الشائعة حول مشغلات مصابيح LED
ما هو مشغل LED؟مصدر الطاقة هو جهاز يقوم بتحويل الطاقة الواردة والتحكم فيها إلى التيار أو الجهد المناسب لمصباح LED.
ماذا يعني التيار الثابت؟يظل تيار الخرج ثابتًا ويتغير الجهد في نطاق يتناسب مع الحمل.
ماذا يعني الجهد الثابت؟يكون جهد الخرج ثابتًا، مثل 12 أو 24 فولت، ويسحب الحمل التيار المطلوب.
كيف نميز بين CC و CV؟تكون قيمة خرج التيار بالمللي أمبير ثابتة مع نطاق جهد CC وجهد ثابت CV.
هل تكفي القدرة الكهربائية المتساوية للاستبدال؟لا؛ يجب أن يتطابق نوع الخرج والتيار والجهد.
هل يجب استبدال مشغل 300 مللي أمبير بمشغل 350 مللي أمبير؟فقط إذا سمح تصميم الصمام الثنائي الباعث للضوء والتصميم الحراري بذلك؛ يجب اختيار تيار متساوٍ في التبديل التقليدي.
ما هو برنامج التشغيل المطلوب لهذا الخيط؟غالباً ما يكون مصدر جهد ثابت بجهد 12 أو 24 أو 48 فولت وفقاً لمواصفات الخيط.
ما هو برنامج التشغيل المطلوب للوحة؟العديد من الألواح تعمل بتيار ثابت، لكن الملصق وورقة البيانات هما العامل الحاسم.
ما هو هامش القدرة؟بناءً على توصيات الشركة المصنعة، ودرجة الحرارة، وجودة المصدر؛ فإن الرقم الثابت ليس مناسبًا لجميع المعدات.
لماذا ترتفع درجة حرارة السائق؟قد يكون السبب هو النفايات، أو الحمل الزائد، أو سوء التهوية، أو درجة الحرارة المحيطة، أو العطل.
ما هو Tc؟نقطة محددة على الجسم لقياس درجة حرارة السائق المرجعية.
هل تخفت جميع السائقين؟لا؛ يجب ذكر طريقة التعتيم بوضوح على الملصق أو ورقة البيانات.
هل يعني تاريخ الميلاد القيادة بدون سائق؟لا؛ دائرة التشغيل موجودة على لوحة LED.
هل يرتبط الوميض بالمصباح LED أم بمحرك التشغيل؟يرتبط جزء كبير من ذلك بتصميم المشغل والتحكم في التيار.
هل ينبغي علينا استبدال السائق بأنفسنا؟يُعدّ توصيل الكهرباء بالمدينة أمرًا خطيرًا ويجب أن يتم ذلك بواسطة شخص مؤهل مع فصل التيار الكهربائي تمامًا.
ملخص شامل حول مشغل LED
مشغل LED لا يُحدد الأداء الكهربائي للمصباح بالواط فقط. أولًا، يُحدد نوع التيار الثابت أو الجهد الثابت، ثم التيار، ونطاق الجهد، والطاقة، والظروف البيئية.
في حالة التشغيل بالتبديل، يجب أن يكون تيار التيار الثابت ضمن القيمة المسموح بها، وجهد الفتيل ضمن النطاق المحدد؛ أما في حالة الجهد الثابت، فيجب أن يكون الجهد مساويًا تمامًا للجهد المطلوب، ويجب اختيار الطاقة المناسبة. كما تُعدّ خاصية التحكم في شدة الإضاءة، والوميض، ودرجة الحرارة، والحماية جزءًا من معايير التوافق.
DOB يضع الدائرة على اللوحة ونموذج EXT سائق منفصل لا يُعد أي من هذه العوامل بمفرده ضمانًا للجودة؛ فالاختبار الحراري ومواصفات المنتج الفعلية هما المعياران النهائيان.
الموارد والصفحات ذات الصلة
