سایز برش پنل توکار را چگونه اندازه بگیریم؟ سریع ترین و دقیق ترین روش ها

سایز برش پنل توکار چیست؟

سایز برش پنل توکار اندازه بازشوی سقف است که بخش پشتی چراغ از آن عبور می‌کند. در پنل گرد، این مقدار با قطر سوراخ بیان می‌شود؛ برای مثال «برش ۸ سانتی‌متر». در پنل مربعی یا مستطیلی، برش با طول و عرض نوشته می‌شود؛ مانند ۱۵×۱۵ یا ۵۹٫۵×۵۹٫۵ سانتی‌متر. این عدد با اندازه نمای بیرونی فرق دارد. نمای بیرونی همیشه باید بزرگ‌تر از سوراخ باشد تا لبه پنل روی سقف بنشیند و بریدگی را بپوشاند.

در بسیاری از خریدهای اشتباه، فقط قطر روی پنل قدیمی یا عرض قاب اندازه گرفته می‌شود. این عدد ممکن است ۱۰ یا ۱۱ سانتی‌متر باشد، درحالی‌که سوراخ واقعی ۷ یا ۸ سانتی‌متر است. اگر پنل جدید بر اساس قطر ظاهری انتخاب شود، احتمال دارد برش پیشنهادی آن بسیار بزرگ‌تر از سوراخ موجود باشد. راه درست، بیرون آوردن چراغ قدیمی و اندازه‌گیری خود بازشو است.

چرا وات معیار اندازه برش نیست؟

توان مصرفی فقط میزان تقریبی مصرف و نوردهی را نشان می‌دهد و استاندارد واحدی برای قطر ایجاد نمی‌کند. دو پنل ۷ وات می‌توانند بدنه و برش متفاوت داشته باشند. حتی یک خانواده محصول ممکن است با افزایش توان، از قالب بدنه دیگری استفاده کند. بنابراین عبارت‌هایی مانند «برش پنل ۱۲ وات» بدون نام مدل و کد محصول کافی نیستند. اندازه برش چراغ سقفی باید از مشخصات دقیق همان مدل خوانده شود.

چرا اندازه‌گیری قبل از خرید ضروری است؟

سوراخ سقف ممکن است با گردبر استاندارد ایجاد نشده باشد، لبه‌های آن شکسته یا نامتقارن باشند، یا پنل قبلی با قاب تبدیل نصب شده باشد. اندازه درج‌شده روی فاکتور قبلی نیز همیشه قابل اتکا نیست. چند دقیقه اندازه‌گیری می‌تواند از برش دوباره سقف، لق شدن پنل، باقی ماندن فاصله دور قاب و هزینه مرجوعی جلوگیری کند.

تفاوت قطر چراغ، قطر برش، فاصله فنر و ارتفاع چیست؟

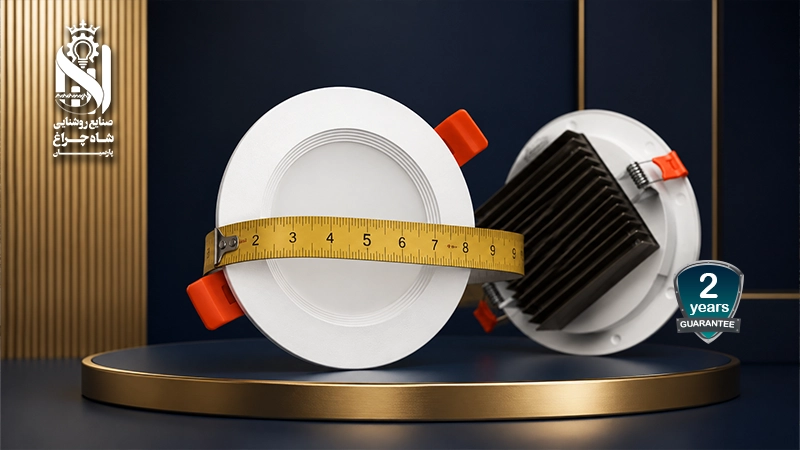

قطر یا ابعاد ظاهری چراغ

قطر چراغ توکار اندازه نمایی است که پس از نصب روی سقف دیده می‌شود. در پنل گرد از یک لبه قاب تا لبه مقابل اندازه گرفته می‌شود. در مدل مربعی طول و عرض قاب بیرونی اندازه‌گیری می‌شوند. این مقدار باید از برش بزرگ‌تر باشد. اختلاف میان قاب و سوراخ، حاشیه پوشاننده را می‌سازد؛ هرچه این حاشیه کمتر باشد، دقت برش و سلامت لبه سقف اهمیت بیشتری پیدا می‌کند.

قطر یا ابعاد برش

قطر برش سقف اندازه فضای خالی است. بدنه پنل و فنرهای جمع‌شده باید از این فضا عبور کنند. عدد برش اعلام‌شده سازنده مبنای اصلی خرید است. برای سوراخ نامنظم، اندازه کوچک‌ترین قطر برای عبور بدنه و بزرگ‌ترین قطر برای پوشش قاب هر دو اهمیت دارند.

فاصله فنرهای پنل

فاصله فنرهای پنل معمولاً فاصله میان محل‌های نصب دو فنر یا اندازه فنر تا فنر در وضعیت تعریف‌شده محصول است. این عدد با برش یکی نیست، هرچند در بعضی مدل‌ها نزدیک به آن است. فنر باید پس از عبور از سوراخ باز شود و پشت صفحه سقف فشار ایجاد کند. اگر سوراخ بیش از حد بزرگ باشد، فنر ممکن است روی لبه سالم تکیه نکند.

ارتفاع پنل و درایور

ارتفاع نصب پنل توکار شامل ضخامت بدنه و فضای لازم برای خم شدن فنر، عبور کابل و قرارگیری درایور است. پنل باریک نیز ممکن است درایور خارجی بزرگ‌تری داشته باشد. برخورد درایور با سازه فلزی کناف، تیر، لوله یا عایق می‌تواند نصب را متوقف کند، حتی اگر قطر برش کاملاً درست باشد.

روش اندازه‌گیری سوراخ گرد برای پنل توکار

ابزار لازم

متر فلزی، خط‌کش دقیق یا کولیس، مداد، کاغذ، چراغ‌قوه و یک شابلون مقوایی ساده برای بیشتر اندازه‌گیری‌ها کافی‌اند. برای پنل‌های کوچک، اختلاف چند میلی‌متر مهم است و کولیس نتیجه مطمئن‌تری می‌دهد. متر پارچه‌ای به دلیل خم شدن و کشش برای این کار مناسب نیست.

مرحله اول: قطع برق و خارج کردن پنل قدیمی

مدار از تابلو قطع شود و بی‌برقی با ابزار مناسب تأیید گردد. پنل را کمی پایین بیاورید، فنرها را با دست جمع کنید و اجازه ندهید به انگشت یا لبه کناف ضربه بزنند. اگر درایور خارجی وجود دارد، محل و نحوه قرارگیری آن را نیز ثبت کنید.

مرحله دوم: اندازه‌گیری چند قطر

قطر افقی، عمودی و دو قطر مورب را از لبه داخلی سوراخ اندازه بگیرید. کوچک‌ترین عدد مشخص می‌کند چه بدنه‌ای می‌تواند عبور کند و بزرگ‌ترین عدد نشان می‌دهد قاب باید چه میزان پوشش داشته باشد. اگر فقط یک قطر ثبت شود، بیضی بودن یا شکستگی یک سمت سوراخ پنهان می‌ماند.

مرحله سوم: کنترل عمق

با چراغ‌قوه فضای پشت سقف، محل پروفیل کناف، سیم، لوله و جای درایور را بررسی کنید. پنلی که از نظر قطر مناسب است ممکن است به دلیل کمبود عمق قابل نصب نباشد. فضای لازم برای خم شدن فنر و حلقه سیم نیز در نظر گرفته شود.

مثال سوراخ ۸ سانتی‌متری

فرض کنید اندازه‌ها ۷٫۹، ۸، ۸٫۱ و ۸٫۳ سانتی‌متر هستند. سوراخ کمی نامنظم است. پنلی با برش ۸ سانتی‌متر ممکن است با تمیز کردن محدود لبه نصب شود، اما قاب بیرونی باید بزرگ‌ترین قطر یعنی ۸٫۳ را کامل بپوشاند. روناک ۹ وات شاه‌چراغ در صفحه رسمی، بدنه ۱۱ سانتی‌متر و برش ۸ سانتی‌متر دارد؛ بنابراین از نظر پوشش اولیه مناسب است، ولی سلامت لبه و گیرایی فنرها نیز باید کنترل شوند.

اگر سوراخ بیضی باشد

در سوراخ بیضی، میانگین گرفتن کافی نیست. اگر کوچک‌ترین قطر از برش لازم کمتر باشد، بدنه عبور نمی‌کند. اگر بزرگ‌ترین قطر به قطر قاب نزدیک باشد، بخشی از سوراخ دیده می‌شود. در این حالت یا سوراخ به شکل منظم بزرگ و پنل بزرگ‌تر انتخاب می‌شود، یا لبه ترمیم و دوباره برش داده خواهد شد.

روش اندازه‌گیری برش پنل مربعی و مستطیلی

طول و عرض را چند بار اندازه بگیرید

در پنل مربعی، برابری ظاهری ضلع‌ها را فرض نکنید. بالا، پایین، چپ و راست سوراخ را جداگانه اندازه بگیرید. ممکن است سوراخ ۱۵×۱۵ نامیده شود ولی یکی از اضلاع ۱۴٫۶ و ضلع دیگر ۱۵٫۳ سانتی‌متر باشد. بدنه باید از کوچک‌ترین فاصله عبور کند و قاب بیرونی بزرگ‌ترین لبه را بپوشاند.

گوشه‌ها را بررسی کنید

در بعضی پنل‌های مربعی، گوشه بدنه هنگام ورود نزدیک لبه برش قرار می‌گیرد. اگر گوشه‌ها پر از گچ یا تاب‌دار باشند، اندازه طول و عرض کافی نیست. شابلون بدنه یا نمونه محصول پیش از برش نهایی می‌تواند از گیر کردن گوشه‌ها جلوگیری کند.

تفاوت پنل ۶۰×۶۰ با پنل فنری

مدل‌های ۶۰×۶۰ معمولاً برای سازه تایل سقف کاذب طراحی می‌شوند و شیوه قرارگیری آن‌ها با پنل گرد فنری یکسان نیست. پنل آیسان ۹۰ وات شاه‌چراغ بدنه ۵۹۵×۵۹۵ میلی‌متر دارد و برای شبکه‌های رایج ۶۰×۶۰ بررسی می‌شود. در این حالت باید فاصله شبکه، فضای ورود پنل و محل درایور کنترل شود؛ نه اینکه مانند هالوژن با گردبر روی صفحه یکپارچه سوراخ ایجاد شود.

پنل مستطیلی

برای برش مستطیلی، طول و عرض در چند نقطه ثبت شوند. انحراف گوشه‌ها، عمود نبودن اضلاع و فاصله سازه‌های پشت سقف اهمیت دارند. حاشیه قاب باید تمام چهار ضلع را بپوشاند. در پروژه، بهتر است شابلون تولیدکننده پیش از اجرای برش‌های متعدد به پیمانکار سقف تحویل شود.

جدول سایز برش پنل‌های توکار شاه‌چراغ

اعداد زیر از مشخصات فعلی صفحات رسمی محصولات شاه‌چراغ گرفته شده‌اند. چون مشخصات تولید ممکن است با اصلاح قالب یا نسخه محصول تغییر کند، پیش از برش قطعی صفحه همان کد محصول و دیتاشیت دوباره کنترل شود.

استفاده عملی از جدول

اگر سوراخ موجود دقیقاً ۷ سانتی‌متر است، روناک ۷ وات از نظر برش با آن هم‌خوانی دارد و قاب ۹٫۶ سانتی‌متری سوراخ را می‌پوشاند. اگر سوراخ ۸ سانتی‌متر باشد، روناک ۹ وات گزینه هم‌اندازه است. برای سوراخ ۱۳ سانتی‌متری، روناک ۱۲ وات بر اساس مشخصات رسمی تناسب دارد. بااین‌حال توان و لومن باید با فضای اتاق هماهنگ شوند؛ اندازه مناسب به‌تنهایی به معنی نور کافی نیست.

چرا فاصله فنر کمتر از برش است؟

در روناک‌های ذکرشده، عدد فنر تا فنر کمی کمتر از برش است. فنرها هنگام ورود جمع می‌شوند و پس از عبور پشت سقف باز خواهند شد. نباید فقط با اندازه فنر نتیجه گرفت که پنل در سوراخ بسیار بزرگ‌تر نگه داشته می‌شود؛ لبه سالم سقف و محدوده عملکرد مکانیکی فنر اهمیت دارند.

اگر سوراخ سقف از سایز برش پنل کوچک‌تر باشد چه کنیم؟

انتخاب پنل با برش کوچک‌تر

کم‌خطرترین راه این است که محصولی انتخاب شود که سایز برش پنل توکار آن با سوراخ موجود برابر یا اندکی کوچک‌تر باشد و قاب بیرونی سوراخ را کامل بپوشاند. این راه در سقف گچی قدیمی یا محل نزدیک سازه فلزی مناسب‌تر است، زیرا بزرگ کردن سوراخ می‌تواند ترک یا برخورد ایجاد کند.

بزرگ کردن کنترل‌شده سوراخ

اگر پنل انتخاب‌شده از نظر نور و مشخصات مناسب‌تر است، سوراخ می‌تواند با شابلون و ابزار متناسب بزرگ شود. پیش از برش باید مسیر سیم، سازه کناف، لوله و عایق بررسی شود. برش از یک سمت بدون مرکزگذاری ممکن است سوراخ را بیضی کند و قاب نتواند لبه را بپوشاند.

گردبر روی سوراخ موجود

وقتی سوراخ قبلی وجود دارد، مته راهنمای گردبر جایی برای تکیه ندارد. نصاب از شابلون چوبی، صفحه راهنما یا ابزار مخصوص بزرگ کردن سوراخ استفاده می‌کند. نگه داشتن گردبر با دست روی سوراخ موجود خطر گیر کردن ابزار، آسیب سقف و صدمه بدنی دارد.

بزرگ کردن سوراخ کناف

روی کناف، دایره جدید با مرکز دقیق رسم می‌شود. تیغ یا گردبر باید بدون فشار اضافی کار کند تا کاغذ و گچ اطراف نشکنند. فاصله تا پروفیل کناف پیش از برش کنترل گردد. اگر پروفیل از کنار سوراخ عبور کند، پنل کوچک‌تر یا جابه‌جایی نقطه ممکن است لازم باشد.

سقف گچی و رابیتس

گچ قدیمی ممکن است ترک‌خورده و پشت آن رابیتس فلزی باشد. برش این نوع سقف با کناف یکسان نیست و می‌تواند ریزش موضعی ایجاد کند. نصاب باید نوع زیرسازی را مشخص و از ابزار مناسب استفاده کند. در بسیاری از موارد ترمیم و برش مجدد توسط گچ‌کار نتیجه تمیزتری دارد.

آیا می‌توان پنل را با فشار جا زد؟

اگر بدنه از برش عبور نکند، فشار دادن پنل راهکار نیست. این کار می‌تواند قاب را تاب دهد، دیفیوزر را ترک دهد یا لبه سقف را خرد کند. اختلاف جزئی شاید با تمیز کردن رنگ و برجستگی لبه برطرف شود، اما قطر واقعی بدنه با فشار کاهش پیدا نمی‌کند.

اگر سوراخ از پنل بزرگ‌تر باشد چه کنیم؟

پوشش قاب را محاسبه کنید

اگر قطر سوراخ از برش پیشنهادی بزرگ‌تر است ولی هنوز از قطر بیرونی قاب کوچک‌تر باقی می‌ماند، شاید پنل ظاهر سوراخ را بپوشاند؛ اما این کافی نیست. فنرها باید پشت بخش سالم سقف قرار بگیرند و حاشیه قاب در همه جهت‌ها کافی باشد. سوراخ نامتقارن می‌تواند از یک سمت زیر قاب بیرون بزند.

پنل با قطر بیرونی بزرگ‌تر

گاهی محصولی با برش نزدیک ولی قاب پهن‌تر مشکل را حل می‌کند. این انتخاب باید بر اساس هر دو عدد برش و قطر بیرونی انجام شود. اگر فقط قاب بزرگ باشد ولی فنرها در فضای خالی قرار بگیرند، پنل پایدار نخواهد بود.

قاب تبدیل یا صفحه ترمیم

برای بعضی پنل‌ها حلقه یا صفحه تبدیل آماده وجود دارد که سوراخ بزرگ را می‌پوشاند و بازشوی جدید کوچک‌تری ایجاد می‌کند. قطعه باید وزن چراغ را تحمل کند، با جنس سقف سازگار باشد و زیر فشار فنر خم نشود. رنگ و شکل آن نیز باید با نمای سقف هماهنگ باشد.

ترمیم سقف و برش مجدد

وقتی سوراخ بسیار بزرگ، شکسته یا خارج از مرکز است، ترمیم اصولی سقف بهترین نتیجه را دارد. در کناف، تکه پشتیبان و وصله هم‌جنس نصب، درزگیری و رنگ می‌شود و سپس سوراخ جدید با شابلون دقیق ایجاد می‌گردد. در سقف گچی، تعمیر باید با زیرسازی و مصالح مناسب انجام شود.

انتخاب پنل روکار

اگر ترمیم سوراخ دشوار است یا فضای پشت سقف مناسب نیست، پنل روکار با پایه‌ای که سوراخ را کامل بپوشاند می‌تواند راه‌حل باشد. صفحه پنل LED روکار شاه‌چراغ مدل‌های مرتبط را نشان می‌دهد. ابعاد پایه و محل پیچ‌ها پیش از خرید بررسی شوند.

سایز برش پنل توکار با برش متغیر

بعضی مدل‌ها گیره قابل تنظیم دارند و بازه‌ای از برش‌ها را پوشش می‌دهند. این محصولات برای بازسازی مفیدند، اما بازه برش، قطر قاب، وزن و دستور نصب باید دقیق خوانده شوند. عبارت «فنر متغیر» به‌تنهایی تضمین نمی‌کند هر سوراخی پوشش داده شود.

فاصله فنرها، ضخامت سقف و استحکام لبه

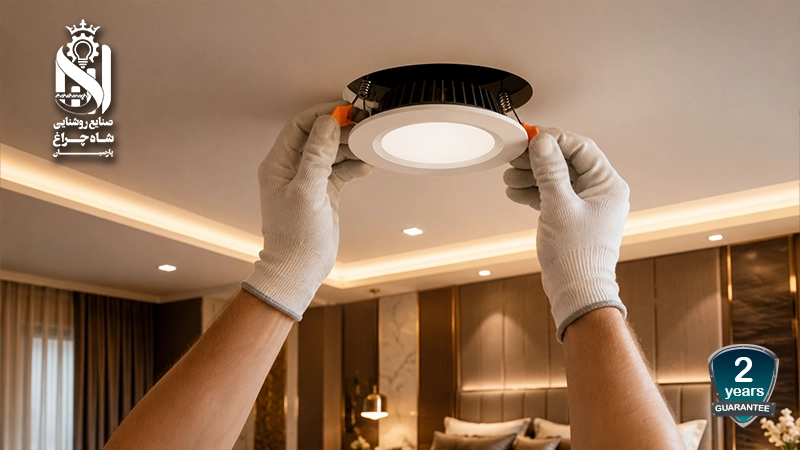

فنر چگونه پنل را نگه می‌دارد؟

فنرها پس از عبور از سوراخ باز می‌شوند و صفحه سقف را بین خود و قاب چراغ نگه می‌دارند. نیروی فنر باید برای وزن پنل کافی باشد، اما آن‌قدر زیاد نباشد که کناف یا گچ ضعیف را خرد کند. شکل و زاویه فنر بخشی از طراحی همان محصول است و نباید بدون تأیید تغییر داده شود.

ضخامت سقف

اگر صفحه سقف بسیار ضخیم باشد، فنر ممکن است کامل باز نشود. اگر بسیار نازک یا پوک باشد، فنر لبه را می‌شکند. محدوده ضخامت مجاز معمولاً در دستور نصب محصول نوشته می‌شود. در سقف چندلایه کناف، نمونه واقعی پیش از اجرای گسترده آزمایش شود.

نشانه‌های لبه ضعیف

ترک شعاعی، پودر شدن گچ، فرورفتگی زیر فنر قبلی، لق شدن پنل، شکستگی یک سمت و لکه رطوبت از نشانه‌های نیاز به ترمیم هستند. نصب پنل جدید روی این لبه ممکن است باعث سقوط چراغ شود.

ارتفاع نصب پنل توکار و فضای پشت سقف

فقط ضخامت پنل را نبینید

فضای پشت سقف باید برای بدنه، درایور، کانکتور، حلقه سیم و حرکت فنر کافی باشد. در مشخصات رسمی روناک ۷ و ۹ وات ارتفاع ۴ سانتی‌متر و روناک ۱۲ وات ارتفاع ۵ سانتی‌متر درج شده است. این اعداد ارتفاع بدنه‌اند و فضای اجرایی ممکن است بیشتر باشد.

محل درایور خارجی

درایور نباید روی لبه تیز، کنار منبع گرما یا زیر فشار قرار گیرد. کابل‌ها نباید کشیده شوند. اگر درایور از سوراخ عبور نمی‌کند و دسترسی از پشت سقف وجود ندارد، نصب متوقف می‌شود تا مسیر دسترسی یا محصول مناسب‌تری انتخاب گردد.

برخورد با سازه کناف

پروفیل‌های فلزی ممکن است درست کنار یا بالای سوراخ قرار داشته باشند. محل سازه، سیم و لوله پیش از برش بررسی شوند. بریدن پروفیل بدون نظر مجری سقف می‌تواند استحکام را کاهش دهد و مسیر بار سقف را تغییر دهد.

عایق حرارتی و تهویه

پوشاندن چراغ و درایور با عایق، اگر محصول برای آن طراحی نشده باشد، دما را بالا می‌برد. دستور نصب باید فاصله از عایق و مواد قابل اشتعال را مشخص کند. فضای کافی پشت سقف بخشی از انتخاب درست پنل است، نه موضوعی که پس از خرید حل شود.

دسترسی برای تعمیر

درایور باید در محلی قرار گیرد که در صورت نیاز از همان سوراخ یا دریچه دسترسی خارج شود. محبوس کردن درایور پشت سازه یا قرار دادن آن در نقطه غیرقابل دسترس، تعمیر آینده را پرهزینه می‌کند. اندازه سوراخ باید امکان عبور ایمن قطعات را نیز در نظر بگیرد.

چگونه پنل قدیمی را با مدل جدید جایگزین کنیم؟

مشخصات پنل قبلی را ثبت کنید

پیش از دور انداختن چراغ قدیمی، از برچسب، توان، رنگ نور، ابعاد، ارتفاع و محل فنرها عکس بگیرید. اگر همان مدل موجود باشد، تعویض ساده‌تر است. اگر تولید آن متوقف شده، این اطلاعات برای یافتن نزدیک‌ترین جایگزین لازم خواهند بود.

نوردهی را فدای تطبیق اندازه نکنید

ممکن است یک پنل از نظر برش کاملاً مناسب باشد اما لومن، رنگ نور یا زاویه پخش آن با فضا سازگار نباشد. روناک ۷ وات برای سوراخ ۷ سانتی‌متری از نظر نصب مناسب است، اما ۳۸۵ لومن درج‌شده در صفحه محصول باید برای محل کافی باشد. در فضای بزرگ‌تر شاید چند پنل یا مدل دیگری لازم باشد.

رنگ نور پنل‌های کنار هم

در تعویض یک چراغ میان چند پنل، دمای رنگ و اختلاف رنگ اهمیت دارند. عبارت مهتابی یا آفتابی در خانواده‌های مختلف می‌تواند اندکی تفاوت داشته باشد. برای یکنواختی بهتر، محصول هم‌خانواده و همان دمای رنگ انتخاب شود؛ در پروژه حساس تعویض گروهی یک بخش نتیجه بهتری دارد.

کنترل پوشش قاب قبل از اتصال نهایی

پنل را بدون رها کردن کامل فنرها در محل نگه دارید و بررسی کنید قاب سوراخ را از همه جهت می‌پوشاند. سپس وضعیت درایور، کابل و فنر کنترل شود. این کار از نصب کامل و خارج کردن دوباره جلوگیری می‌کند.

وجود قاب تبدیل در نصب قبلی

گاهی چیزی که قطر چراغ تصور می‌شود، قاب تبدیل جداگانه است. پس از خارج کردن پنل، حلقه یا صفحه زیر آن را بررسی کنید. برش واقعی ممکن است بسیار بزرگ‌تر یا کوچک‌تر از تصور باشد. اندازه قاب تبدیل نیز برای جایگزینی ثبت گردد.

نکات نصب ایمن پنل توکار

قطع برق از تابلو

پیش از خارج کردن پنل یا دست زدن به درایور، مدار از فیوز مربوط قطع و بی‌برقی با ابزار مناسب تأیید شود. خاموش کردن کلید دیواری به‌تنهایی کافی نیست، زیرا ممکن است کلید نول را قطع کند یا مدار مشترک وجود داشته باشد.

کنترل فنرها هنگام خارج کردن

فنر فشرده می‌تواند ناگهان باز شود و به دست یا سقف ضربه بزند. پنل را با دو دست پایین بیاورید، فنرها را یکی‌یکی جمع کنید و صورت را مستقیماً زیر چراغ قرار ندهید. برای پنل سنگین، نفر دوم کمک کند.

حفاظت از لبه کناف

کشیدن پنل از یک سمت فشار زیادی به لبه وارد می‌کند. چراغ باید متقارن پایین آورده شود. در نصب نیز هر دو فنر به‌ترتیب کنترل‌شده جمع شوند تا یک فنر زودتر به سقف ضربه نزند.

اتصال سیم و درایور

اتصالات باید در ترمینال مناسب و داخل فضای قابل دسترسی قرار گیرند. پیچاندن سیم و پوشاندن با چسب روش مطمئنی نیست. نوع عایق، سطح مقطع، ارت و کلاس حفاظتی چراغ مطابق نقشه و مقررات نصب رعایت شوند.

خرید عمده پنل توکار و پروژه‌های B2B

تهیه ماتریس برش پیش از سفارش

در پروژه بازسازی، تمام سوراخ‌ها یک اندازه نیستند. بهتر است تعداد سوراخ‌های ۷، ۸، ۱۳ سانتی‌متری و اندازه‌های دیگر جداگانه ثبت شود. سپس مدل پنل، برش، قطر قاب، ارتفاع و لومن در یک جدول قرار گیرند. این کار از سفارش یک مدل برای سوراخ‌های ناسازگار جلوگیری می‌کند و مشخص می‌سازد کدام نقاط نیاز به ترمیم یا قاب تبدیل دارند.

نمونه نصب پیش از برش انبوه

پیش از اینکه ده‌ها یا صدها سوراخ در کناف ایجاد شوند، یک نمونه از هر کد محصول در محل واقعی نصب شود. شابلون، فضای درایور، گیرایی فنر، پوشش قاب و ظاهر نهایی تأیید و سپس دستور برش به تیم اجرا داده شود. تکیه صرف بر نام «پنل ۱۲ وات» یا تصویر کاتالوگ برای اجرای انبوه ریسک بالایی دارد.

کنترل ورودی محموله

ابعاد چند نمونه از هر محموله با مشخصات و نمونه مرجع مقایسه شوند. تغییر قالب، فنر یا ضخامت قاب—even در محصول با نام مشابه—می‌تواند نصب را تحت تأثیر قرار دهد. در سفارش مرحله‌ای، کد محصول و نسخه مشخصات در قرارداد ثبت گردد تا تغییرات ناخواسته زود شناسایی شوند.

تفکیک پنل تایل از پنل فنری

پنل تایل ۶۰×۶۰ در شبکه سقف قرار می‌گیرد و الزامات آن با پنل گرد یا مربعی کوچک متفاوت است. برای پروژه‌های اداری، صفحه پنل ۶۰×۶۰ شاه‌چراغ و برای برش‌های کوچک، دسته پنل توکار جداگانه بررسی شوند. مخلوط کردن این دو روش نصب در لیست خرید خطای اجرایی ایجاد می‌کند.

استعلام خرید عمده

در استعلام خرید عمده پنل توکار فقط توان و تعداد نوشته نشود. کد محصول، رنگ نور، لومن، قطر بدنه، سایز برش پنل توکار، فنر تا فنر، ارتفاع، IP، گارانتی و تعداد در کارتن درج شوند. این اطلاعات مستقیماً روی اجرا، انبارش، تحویل و برنامه نصب اثر دارند.

صورت‌جلسه نمونه تأییدشده

یک پنل تأییدشده با برچسب نمونه مرجع نگهداری و عکس نصب آن ضمیمه صورت‌جلسه شود. پیمانکار سقف، برق‌کار، تأمین‌کننده و ناظر بر اساس همان نمونه کار می‌کنند. اختلاف میان اندازه اسمی و واقعی پیش از اجرای کامل مشخص خواهد شد و مسئولیت‌ها نیز روشن‌تر می‌شوند.

کدگذاری سوراخ‌ها در طبقات

سوراخ‌های هم‌اندازه را می‌توان با برچسب موقت مشخص کرد؛ برای مثال گروه A برای برش ۷، گروه B برای برش ۸ و گروه C برای برش ۱۳ سانتی‌متر. تعداد هر گروه با لیست خرید تطبیق داده شود. این روش در پروژه‌هایی که چند مدل پنل دارند، خطای توزیع کارتن‌ها میان طبقات را کاهش می‌دهد.

تلرانس اندازه‌گیری و اجرا

اندازه‌ها تا میلی‌متر ثبت شوند و تلرانس مجاز از تولیدکننده گرفته شود. عبارت «حدود ۸ سانتی‌متر» برای اجرای انبوه کافی نیست. سوراخ ۷٫۶ و ۸٫۴ سانتی‌متر ممکن است هر دو در گفتار ۸ نامیده شوند، اما رفتار متفاوتی در عبور بدنه و پوشش قاب دارند.

اشتباهات رایج هنگام انتخاب سایز برش پنل توکار

اندازه‌گیری قاب به‌جای سوراخ

رایج‌ترین خطا این است که قطر رویی پنل قدیمی اندازه گرفته و همان عدد به‌عنوان برش اعلام شود. قاب روناک ۹ وات ۱۱ سانتی‌متر است ولی برش آن ۸ سانتی‌متر؛ این سه سانتی‌متر اختلاف می‌تواند انتخاب را کاملاً تغییر دهد.

انتخاب فقط بر اساس وات

وات استاندارد ثابتی برای بدنه ایجاد نمی‌کند. روناک ۷، ۹ و ۱۲ وات شاه‌چراغ به‌ترتیب برش‌های ۷، ۸ و ۱۳ سانتی‌متری دارند. خانواده دیگری ممکن است برای همین توان‌ها ابعاد دیگری ارائه کند.

نادیده گرفتن بزرگ‌ترین قطر سوراخ

استفاده از کوچک‌ترین قطر برای عبور بدنه ضروری است، اما بزرگ‌ترین قطر نیز باید زیر قاب پنهان شود. سوراخ بیضی ممکن است از یک جهت مناسب و از جهت دیگر بیرون‌زده باشد. ثبت هر دو حد از خرید پنلی که فقط در یک جهت مناسب است جلوگیری می‌کند.

برش سقف پیش از رسیدن محصول

حتی اگر مشخصات در دسترس باشد، اجرای صدها برش پیش از نمونه‌گیری ریسک دارد. نمونه واقعی، تلرانس قالب، فنر و فضای درایور را نشان می‌دهد. در پروژه، ابتدا یک یا چند سوراخ آزمایشی اجرا و سپس تولید انبوه برش آغاز شود.

نادیده گرفتن عمق

تناسب قطر به‌تنهایی کافی نیست. پنل ممکن است در سوراخ جا شود اما درایور با سازه یا سقف اصلی برخورد کند. عمق، دسترسی و تهویه پیش از خرید بررسی شوند تا پس از برش نیاز به تغییر محل به وجود نیاید.

تکیه بر اندازه اسمی گردبر

گردبر فرسوده، لرزش ابزار و جنس سقف می‌توانند سوراخی بزرگ‌تر از عدد اسمی ایجاد کنند. پس از اجرای اولین سوراخ، اندازه واقعی کنترل و سپس کار ادامه داده شود. در کناف نرم یا گچ قدیمی، فشار ابزار نیز بر اندازه نهایی اثر دارد.

قرار دادن فنر روی قسمت شکسته

فنر باید روی بخش سالم سقف تکیه کند. چرخاندن پنل برای پنهان کردن شکستگی ممکن است موقتاً ظاهر را اصلاح کند ولی خطر لق شدن باقی می‌ماند. لبه آسیب‌دیده ابتدا ترمیم و سپس پنل نصب شود.

بی‌توجهی به مرکز سوراخ

بزرگ کردن سوراخ از یک سمت مرکز پنل را جابه‌جا می‌کند و فاصله آن با دیوار، کابینت یا چراغ مجاور تغییر می‌یابد. پیش از اصلاح، مرکز جدید و خطوط معماری مشخص شوند. برای حفظ نظم سقف، بزرگ کردن باید متقارن باشد.

سوالات متداول درباره سایز برش پنل توکار

جمع‌بندی کامل

سایز برش پنل توکار مهم‌ترین عدد برای تطبیق چراغ با سوراخ موجود سقف است، اما نباید جدا از قطر چراغ توکار، فاصله فنرهای پنل و ارتفاع نصب پنل توکار بررسی شود. برش مشخص می‌کند بدنه از سوراخ عبور می‌کند، قاب بیرونی سوراخ را می‌پوشاند، فنر پنل را نگه می‌دارد و ارتفاع تعیین می‌کند بدنه و درایور پشت سقف جا می‌گیرند.

برای اندازه‌گیری صحیح، پنل قدیمی با برق قطع خارج می‌شود و خود سوراخ از چند جهت اندازه‌گیری می‌گردد. در سوراخ نامنظم، کوچک‌ترین قطر برای عبور بدنه و بزرگ‌ترین قطر برای پوشش قاب اهمیت دارند. در پنل مربعی، طول، عرض و گوشه‌ها جدا کنترل می‌شوند. اندازه قاب قدیمی یا توان لامپ نمی‌تواند جای اندازه‌گیری بازشوی واقعی سقف را بگیرد.

ابعاد رسمی محصولات شاه‌چراغ نشان می‌دهند وات معیار ثابتی برای برش نیست. روناک ۷ وات برش ۷ و بدنه ۹٫۶ سانتی‌متر، روناک ۹ وات برش ۸ و بدنه ۱۱ سانتی‌متر، و روناک ۱۲ وات برش ۱۳ و بدنه ۱۵ سانتی‌متر دارد. پنل آیسان ۶۰×۶۰ نیز بدنه ۵۹٫۵×۵۹٫۵ سانتی‌متر دارد و برای سازه تایل بررسی می‌شود.

اگر سوراخ کوچک باشد، انتخاب پنل کوچک‌تر یا بزرگ کردن اصولی برش مطرح است. اگر سوراخ بزرگ باشد، حاشیه قاب، گیرایی فنر، قاب تبدیل، ترمیم سقف یا پنل روکار بررسی می‌شوند. فشار دادن چراغ داخل سوراخ، چسباندن غیراصولی یا قرار دادن فنر روی لبه شکسته راه‌حل ایمن و ماندگار نیست.

در خرید عمده پنل توکار و پروژه B2B، نمونه نصب قبل از برش انبوه ضروری است. ماتریس اندازه سوراخ‌ها، کد محصول، برش، قطر قاب، فنر، ارتفاع، لومن و رنگ نور باید در لیست تأمین ثبت شوند. برای مشاهده مدل‌ها، دسته پنل توکار، دسته پنل سقفی LED و دسته پنل روکار شاه‌چراغ قابل بررسی هستند.
