إجابة سريعة: قم بإزالة اللوحة السابقة مع فصل التيار الكهربائي، وقم بقياس القطر الداخلي لفتحة السقف من عدة اتجاهات، واستخدم أصغر رقم كأساس. ثم، في صفحة المنتج، أدخل الرقم حجم قطع اللوحة المدمجة قارن قطر اللوحة بالفتحة. يجب أن يكون القطر الخارجي للوحة أكبر من الفتحة بحيث تغطي حافتها السقف، مع ضرورة مرور جسم اللوحة والزنبركات عبر الفتحة دون ضغط زائد. على سبيل المثال، في منتجات شاهشراغ، يبلغ قطر فتحة لوحة رونك 7 واط 7 سم، ولوحة رونك 9 واط 8 سم، ولوحة رونك 12 واط 13 سم؛ لذا فإن القدرة بالواط وحدها لا تحدد حجم الفتحة.
حجم قطع اللوحة المدمجة ما هذا؟
حجم فتحة اللوحة المُدمجة هو حجم فتحة السقف التي يمر من خلالها الجزء الخلفي من المصباح. في اللوحة الدائرية، يُعبّر عن ذلك بقطر الفتحة؛ على سبيل المثال، "فتحة 8 سم". أما في اللوحة المربعة أو المستطيلة، فتُكتب الفتحة على شكل طول وعرض؛ على سبيل المثال، 15 × 15 أو 59.5 × 59.5 سم. يختلف هذا الرقم عن حجم الإطار الخارجي. يجب أن يكون الإطار الخارجي دائمًا أكبر من الفتحة بحيث تستقر حافة اللوحة على السقف وتغطي الفتحة.
في كثير من عمليات الشراء الخاطئة، يُقاس قطر اللوحة القديمة أو عرض الإطار فقط. قد يكون هذا الرقم 10 أو 11 سم، بينما يكون قطر الفتحة الفعلي 7 أو 8 سم. إذا تم اختيار اللوحة الجديدة بناءً على القطر الظاهري، فمن المرجح أن تكون الفتحة المقترحة أكبر بكثير من الفتحة الموجودة. الطريقة الصحيحة هي إزالة المصباح القديم وقياس الفتحة نفسها.
لماذا لا تُعتبر الواط مقياساً لحجم القطع؟
يشير استهلاك الطاقة فقط إلى مقدار الطاقة والتعرض التقريبي، ولا يُحدد معيارًا موحدًا للقطر. قد يختلف غلاف لوحين شمسيين بقدرة 7 واط وفتحاتهما. حتى أن نفس فئة المنتج قد تستخدم تصميم غلاف مختلفًا مع قدرة أعلى. لذا، فإن عبارات مثل "فتحة لوحة 12 واط" دون ذكر اسم الطراز ورمز المنتج غير كافية. حجم فتحة إضاءة السقف ينبغي قراءتها من المواصفات الدقيقة لنفس الطراز.لماذا من الضروري القياس قبل الشراء؟
قد لا يكون ثقب السقف قد تم صنعه بمنشار دائري قياسي، وقد تكون الحواف مكسورة أو غير متماثلة، أو ربما تم تركيب اللوحة السابقة بإطار تحويل. قد لا يكون المقاس المذكور في الفاتورة السابقة دقيقًا دائمًا. بضع دقائق من القياس كفيلة بتجنب إعادة قطع السقف، وتركيب ألواح مفكوكة، وظهور فجوات حول الإطار، وتكاليف الإرجاع الباهظة.الفئة ذات الصلة: للاطلاع على الطرازات المتاحة، تفضل بزيارة الصفحة لوحة سقف LED مدمجة من شاهشراغ افتح وتحقق من قطر القطع والطول والعرض والارتفاع والمسافة بين النوابض بشكل منفصل في مواصفات كل رمز.
ما الفرق بين قطر المصباح، وقطر القطع، ومسافة الزنبرك، والارتفاع؟
قطر أو الأبعاد الخارجية للمصباح
قطر الإضاءة المدمجة المقاس هو البروز الذي سيظهر على السقف بعد التركيب. في اللوحة الدائرية، يُقاس البروز من أحد حواف الإطار إلى الحافة المقابلة. أما في النموذج المربع، فيُقاس طول وعرض الإطار الخارجي. يجب أن تكون هذه القيمة أكبر من الفتحة. يُشكّل الفرق بين الإطار والفتحة هامش التغطية؛ وكلما صغر هذا الهامش، زادت أهمية دقة القطع وسلامة حافة السقف.قطر القطع أو أبعاده
قطر قطع السقف حجم الفجوة. يجب أن يمر جسم اللوحة والزنبركات المُجمّعة عبر هذه الفجوة. يُعدّ رقم القطع المُعلن من قِبل الشركة المُصنّعة الأساس الرئيسي للشراء. بالنسبة للثقوب غير المنتظمة، يُعدّ كلٌّ من أصغر قطر لمرور الجسم وأكبر قطر لغطاء الإطار مهمّين.تباعد نوابض اللوحة
تباعد نوابض اللوحة عادةً ما تكون المسافة بين موضعَي تثبيت الزنبركين، أو المسافة بين الزنبركين، هي الموضع المحدد للمنتج. هذا الرقم لا يتطابق مع حجم الفتحة، مع أنه قريب منه في بعض الطرازات. يجب أن ينفتح الزنبرك بعد مروره عبر الفتحة، مُولِّدًا ضغطًا خلف لوحة السقف. إذا كانت الفتحة كبيرة جدًا، فقد لا يستقر الزنبرك على حافة سليمة.ارتفاع اللوحة والسائق
ارتفاع تركيب اللوحة المدمجة يشمل ذلك سُمك الهيكل والمساحة اللازمة لانحناء الزنبرك، ومرور الكابل، وتركيب وحدة التشغيل. قد تحتوي اللوحة الضيقة أيضًا على وحدة تشغيل خارجية أكبر. قد يؤدي تلامس وحدة التشغيل مع هيكل معدني، مثل عارضة أو أنبوب أو عازل، إلى إيقاف عملية التركيب، حتى لو كان قطر الفتحة دقيقًا تمامًا.| مقاس | طريقة القياس | طلب | خطأ شائع |
|---|---|---|---|
| قطر الإضاءة المدمجة | من الحافة الخارجية إلى الحافة المقابلة | تغطية الفتحة | استخدمه بدلاً من القطع |
| حجم قطع اللوحة المدمجة | داخل الفتحة الموجودة في السقف | عبور الجسم | قياس الإطار القديم |
| تباعد نوابض اللوحة | وفقًا للمواصفات أو خلف الأضواء | جاذبية خلف السقف | يساوي القطع |
| ارتفاع تركيب اللوحة المدمجة | عمق الهيكل ومساحة السائق | تصادم | انتبه فقط للقطر |
كيفية قياس فتحة دائرية للوحة مدمجة
الأدوات اللازمة
يكفي شريط قياس معدني، ومسطرة دقيقة أو فرجار، وقلم رصاص، وورقة، ومصباح يدوي، وقالب كرتوني بسيط لإجراء معظم القياسات. بالنسبة للألواح الصغيرة، يُعدّ فرق بضعة ملليمترات مهمًا، ويُعطي الفرجار نتيجة أكثر دقة. أما شريط القياس القماشي فلا يُناسب هذه المهمة نظرًا لانحنائه وتمدده.الخطوة 1: افصل الطاقة وأزل اللوحة القديمة
افصل الدائرة الكهربائية عن اللوحة وتأكد من انقطاع التيار الكهربائي باستخدام أداة مناسبة. أنزل اللوحة قليلاً، واضغط على النوابض يدويًا، مع الحرص على عدم اصطدامها بإصبعك أو حافة الغطاء. إذا كان هناك مُشغّل خارجي، فسجّل موقعه وكيفية تركيبه.الخطوة الثانية: قياس أقطار متعددة
قِس القطر الأفقي والرأسي وقطرين قطريين من الحافة الداخلية للفتحة. يُحدد أصغر رقم حجم هيكل السيارة الذي يمكن إدخاله، بينما يُشير أكبر رقم إلى مدى التغطية المطلوبة للإطار. في حال تسجيل قطر واحد فقط، سيُخفى أي تشوه أو كسر في أحد جانبي الفتحة.الخطوة 3: التحكم في العمق
استخدم مصباحًا يدويًا لفحص المساحة خلف السقف، وموقع لوحة كناوف، والأسلاك، والأنابيب، وموقع وحدة التحكم. قد لا يكون من الممكن تركيب لوحة ذات قطر مناسب بسبب ضيق المساحة. ضع في اعتبارك أيضًا المساحة اللازمة لانحناء الزنبرك وحلقة السلك.مثال على ثقب قطره 8 سم
لنفترض أن المقاسات هي 7.9، 8، 8.1، و8.3 سم. الفتحة غير منتظمة بعض الشيء. يمكن تركيب لوحة بفتحة 8 سم مع تنظيف محدود للحواف، ولكن يجب أن يغطي الإطار الخارجي القطر الأكبر بالكامل، وهو 8.3 سم. رونك 9 وات شاهشراغ بحسب الصفحة الرسمية، يبلغ طول الجسم 11 سم والقطع 8 سم؛ لذلك، فهو مناسب من حيث التغطية الأولية، ولكن يجب أيضًا فحص سلامة الحافة وقبضة النوابض.إذا كان الثقب بيضاويًا
في الفتحة البيضاوية، لا يكفي حساب المتوسط. إذا كان أصغر قطر أقل من القطع المطلوب، فلن يمر الجسم. أما إذا كان أكبر قطر قريبًا من قطر الإطار، فسيكون جزء من الفتحة مرئيًا. في هذه الحالة، إما أن تُوسّع الفتحة تدريجيًا وتُختار لوحة أكبر، أو يُصلح الحافة ويُعاد قطعها.كيفية قياس قطع الألواح المربعة والمستطيلة
قم بقياس الطول والعرض عدة مرات.
في اللوحة المربعة، لا تفترض تساوي أضلاعها. قِسْ أعلى وأسفل ويمين ويسار الفتحة بشكل منفصل. قد يُسمى حجم الفتحة 15 × 15، لكن أحد أضلاعها 14.6 سم والآخر 15.3 سم. يجب أن يمر جسم اللوحة عبر أصغر فجوة، وأن يغطي الإطار الخارجي أكبر حافة.تفقد الزوايا.
في بعض الألواح المربعة، تكون زاوية الهيكل قريبة من حافة القطع عند دخولها. إذا كانت الزوايا مليئة بالجص أو ملتوية، فإن قياسات الطول والعرض غير كافية. يمكن استخدام قالب للهيكل أو عينة من المنتج قبل القطع النهائي لمنع التصاق الزوايا.الفرق بين لوحة 60×60 ولوحة زنبركية
عادةً ما تُصمم نماذج 60x60 لهياكل بلاط الأسقف المعلقة، وطريقة تركيبها تختلف عن طريقة تركيب الألواح الدائرية الزنبركية. أيسان 90 وات شاهشراغ يبلغ حجم الهيكل 595 × 595 مم، وقد تم اختباره وفقًا لشبكات 60 × 60 الشائعة. في هذه الحالة، يجب التحكم في تباعد الشبكة، ومسافة دخول اللوحة، وموقع وحدة التشغيل؛ وليس عن طريق إنشاء ثقب في اللوحة المدمجة بفتحة دائرية كما هو الحال في مصابيح الهالوجين.لوحة مستطيلة
بالنسبة للقطع المستطيلة، يجب تسجيل الطول والعرض في عدة نقاط. يُعدّ انحراف الزوايا، وعدم تعامد الجوانب، ومسافة الهياكل خلف السقف أمورًا مهمة. يجب أن يغطي إطار السقف جميع الجوانب الأربعة. في المشروع، يُفضّل تزويد مقاول الأسقف بنموذج الشركة المصنّعة قبل إجراء أي قطع متعددة.طاولة قياس مقاسات قطع الألواح المدمجة من شاهشراغ
الأرقام التالية مأخوذة من المواصفات الحالية لصفحات منتجات شاهشراغ الرسمية. ونظرًا لاحتمالية تغيير مواصفات الإنتاج مع تعديلات القالب أو إصدار المنتج، يجب إعادة التحقق من رمز المنتج نفسه وبياناته قبل اعتماد الصفحة نهائيًا.| منتج | قطر الجسم أو أبعاده | حجم قطع اللوحة المدمجة | تباعد نوابض اللوحة | ارتفاع | وصلة |
|---|---|---|---|---|---|
| رونك 7 واط، رمز 115 | 9.6 سم | 7 سم | 6.7 سم | 4 سنتيمترات | منتج |
| رونك 9 وات كود 118 | 11 سنتيمتراً | 8 سم | 7.5 سم | 4 سنتيمترات | منتج |
| رونك 12 واط، رمز 121 | 15 سنتيمتراً | 13 سنتيمتراً | 12 سم | 5 سنتيمترات | منتج |
| إيسان 90 واط، الرمز 1289 | 59.5 × 59.5 سم | هيكل 59.5×59.5 | تركيب البلاط | 4 سنتيمترات | منتج |
ملاحظة هامة: لا يُشير هذا الجدول إلى تحويل ثابت للواط إلى مساحة القطع. فلوحة رونك بقدرة 9 واط لها مساحة قطع 8 سم، بينما لوحة رونك بقدرة 12 واط لها مساحة قطع 13 سم. وقد تختلف مساحة القطع للوحة بقدرة 12 واط من عائلة أخرى. ويُعدّ رمز المنتج الدقيق هو المعيار الأساسي دائمًا.
الاستخدام العملي للجدول
إذا كان قطر الفتحة الموجودة 7 سم بالضبط، فإن مصباح رونك بقوة 7 واط سيتناسب معها، وسيغطي الإطار الذي يبلغ قطره 9.6 سم الفتحة. أما إذا كان قطر الفتحة 8 سم، فإن مصباح رونك بقوة 9 واط هو الخيار الأنسب. وبالنسبة لفتحة قطرها 13 سم، فإن مصباح رونك بقوة 12 واط سيتناسب معها وفقًا للمواصفات الرسمية. مع ذلك، يجب مراعاة توافق القدرة الكهربائية (بالواط) وشدة الإضاءة (باللومن) مع إضاءة الغرفة؛ فالحجم المناسب وحده لا يضمن إضاءة كافية.لماذا تكون مسافة الزنبرك أقل من مسافة القطع؟
في الروناكس المذكورة أعلاه، يكون عدد النوابض أقل قليلاً من طول الفتحة. تنضغط النوابض عند الدخول وتتمدد بعد مرورها خلف السقف. لا ينبغي الاستنتاج من حجم النابض وحده أن اللوحة ستُثبّت في فتحة أكبر بكثير؛ فالحافة السليمة للسقف ونطاق التشغيل الميكانيكي للنابض عاملان مهمان.ماذا لو كانت فتحة السقف أصغر من حجم فتحة اللوحة؟
اختيار لوحة ذات قطع أصغر
إن أقل الطرق خطورة هي اختيار منتج حجم قطع اللوحة المدمجة ينبغي أن يكون حجم الفتحة الجديدة مساوياً لحجم الفتحة الموجودة أو أصغر منها قليلاً، وأن تغطي الإطار الخارجي للفتحة بالكامل. يُفضل القيام بذلك في الأسقف الجصية القديمة أو بالقرب من الهياكل المعدنية، لأن توسيع الفتحة قد يتسبب في تشققات أو أضرار.توسيع الثقوب بشكل متحكم فيه
إذا كانت اللوحة المختارة أكثر ملاءمة من حيث الإضاءة والمواصفات، يمكن توسيع الفتحة باستخدام قالب وأدوات مناسبة. قبل القطع، يجب فحص مسار السلك، وهيكل كناوف، والأنبوب، والعازل. قد يؤدي القطع من جانب واحد دون توسيط الفتحة إلى جعلها بيضاوية الشكل، ولن يتمكن الإطار من تغطية الحافة.قم بتدوير الفتحة الموجودة
عند وجود ثقب مُسبق، لا يجد دليل جهاز التوجيه مكانًا ليستقر عليه. يستخدم الفني قالبًا خشبيًا أو لوحة توجيه أو أداة خاصة لتوسيع الثقب. إن تثبيت جهاز التوجيه يدويًا فوق الثقب الموجود يُعرّضه لخطر انحشار الأداة، وإتلاف السقف، والتسبب في إصابات شخصية.توسيع الفتحة في الكناوف
على جهاز كناوف، تُرسَم دائرة جديدة بمركز دقيق. يجب استخدام المنشار الدائري أو الشفرة برفق لتجنب تمزيق الورق والجص المحيطين. يجب التحقق من المسافة إلى شكل كناوف قبل القطع. إذا تجاوز الشكل الفتحة، فقد يلزم استخدام لوحة أصغر أو تغيير موضع النقطة.سقف من ألواح الجبس وعوارض خشبية
قد يكون الجص القديم متصدعًا وبه حواف معدنية خلفه. يختلف قص هذا النوع من الأسقف عن طريقة كناوف، وقد يتسبب في تساقط جزئي للطبقة الخارجية. يجب على الفني تحديد نوع الأرضية الفرعية واستخدام الأدوات المناسبة. في كثير من الحالات، يُعطي إصلاح الجص وإعادة قصه بواسطة فني متخصص نتيجةً أنظف.هل يمكن تثبيت اللوحة في مكانها بالضغط؟
إذا لم يتسع هيكل السيارة في الفتحة، فإن دفع اللوحة للداخل ليس الحل. فقد يؤدي ذلك إلى اعوجاج الإطار، أو تشقق المشتت، أو تلف حافة السقف. يمكن إصلاح أي اختلاف طفيف بتنظيف الطلاء وتلميع الحافة، لكن القطر الفعلي للهيكل لن يتغير بالدفع.ماذا لو كانت الفتحة أكبر من اللوحة؟
احسب تغطية الإطار
إذا كان قطر الثقب أكبر من القطر الموصى به ولكنه لا يزال أصغر من القطر الخارجي للإطار، فقد تُخفي اللوحة مظهر الثقب، ولكن هذا غير كافٍ. يجب وضع النوابض خلف الجزء العازل للصوت من السقف، ويجب أن يكون للإطار هامش كافٍ في جميع الاتجاهات. يمكن أن يبرز ثقب غير متماثل من جانب واحد أسفل الإطار.لوحة ذات قطر خارجي أكبر
أحيانًا، قد يحل منتج ذو قطع دقيق وإطار أعرض المشكلة. يجب أن يُبنى هذا الاختيار على كلٍ من عدد القطع والقطر الخارجي. إذا كان الإطار فقط كبيرًا بينما توجد النوابض في الفراغ، فلن تكون اللوحة مستقرة.إطار تحويل أو لوحة ترميم
في بعض الألواح، توجد حلقة جاهزة أو لوحة تحويل تغطي الفتحة الكبيرة وتُنشئ فتحة جديدة أصغر. يجب أن تتحمل هذه القطعة وزن المصباح، وأن تكون متوافقة مع مادة السقف، وألا تنثني تحت ضغط الزنبرك. كما يجب أن يتناسق لونها وشكلها مع مظهر السقف.إصلاح السقف وإعادة تقطيعه
عندما يكون الثقب كبيرًا جدًا أو مكسورًا أو غير متمركز، يُفضّل إجراء إصلاح بسيط للسقف. في كناوف، يتم تركيب قطعة داعمة ورقعة من نفس النوع، ثم تُسد الفجوات وتُطلى، وبعد ذلك يُحفر الثقب الجديد باستخدام قالب دقيق. أما في الأسقف الجصية، فيجب إجراء الإصلاح باستخدام الطبقة السفلية والمواد المناسبة.اختيار لوحة سطحية
إذا كان من الصعب إصلاح الثقب أو كانت المساحة خلف السقف غير مناسبة، فقد يكون الحل هو استخدام لوحة سطحية ذات قاعدة تغطي الثقب بالكامل. لوحة LED مثبتة على السطح من شاهشراغ يعرض هذا المقال نماذج مشابهة. يرجى التحقق من أبعاد القاعدة ومواقع البراغي قبل الشراء.حجم قطع اللوحة المدمج مع قطع متغير
تتميز بعض الطرازات بمشابك قابلة للتعديل وتغطي نطاقًا واسعًا من الفتحات. تُعد هذه المنتجات مفيدة لأعمال التجديد، ولكن يجب قراءة نطاق الفتحات وقطر الإطار والوزن وتعليمات التركيب بعناية. ولا يضمن مصطلح "الزنبرك المتغير" وحده تغطية جميع الفتحات.| حالة الحفرة | الحل المقترح | شرط التنفيذ | مخاطرة |
|---|---|---|---|
| أصغر بمقدار 1 إلى 2 ملم | تنظيف الحواف أو التشذيب المحدود | افتقار إلى الهيكل والأسلاك | شحوب الشفاه |
| أصغر ببضعة سنتيمترات | لوحة أصغر أو قطع قياسي | استخدم الاستنسل وتحقق من خلف السقف | اصطدام بالهيكل |
| أكبر قليلاً ولكن تحت الإطار | التحكم في الحافة والنابض | الاستناد إلى سقف سليم | ليصبح فضفاضا |
| كبير ومكسور | تحويل السقف أو إصلاح الهيكل | التفاوت الميكانيكي الكافي | عرض غير منظم |
| مساحة خلفية غير كافية | لوحة سطحية | تغطية كاملة للثقوب | غيّر العرض النهائي |
تباعد النوابض، وسماكة السقف، وقوة الحواف
كيف يثبت الزنبرك اللوحة؟
تنفتح النوابض بعد مرورها عبر الفتحة، وتثبت لوحة السقف بينها وبين إطار الإضاءة. يجب أن تكون قوة النابض كافية لتحمل وزن اللوحة، ولكن ليس بقوةٍ تُؤدي إلى سحق الجص أو ألواح الجبس الضعيفة. يُعد شكل النابض وزاويته جزءًا من تصميم المنتج نفسه، ولا يجوز تغييرهما دون موافقة.
سمك السقف
إذا كانت لوحة السقف سميكة جدًا، فقد لا ينفتح الزنبرك بالكامل. أما إذا كانت رقيقة جدًا أو مجوفة، فسيتسبب الزنبرك في كسر الحافة. عادةً ما يُذكر نطاق السماكة المسموح به في تعليمات تركيب المنتج. في أسقف كناوف متعددة الطبقات، يجب اختبار عينة حقيقية قبل تطبيقها على نطاق واسع.علامات ضعف الحافة
تُعدّ الشقوق الشعاعية، وتفتت الجص، والانخفاضات أسفل الزنبرك السابق، والألواح المفكوكة، والشقوق على جانب واحد، وبقع الرطوبة، جميعها علامات على أن اللوح بحاجة إلى إصلاح. قد يؤدي تركيب لوح جديد على هذه الحافة إلى سقوط الضوء.ارتفاع تركيب اللوحة المدمجة والمساحة خلف السقف
لا تنظر فقط إلى سمك اللوحة.
يجب أن تكون المساحة خلف السقف كافية لهيكل الجهاز، ومكبر الصوت، والموصل، وحلقة الأسلاك، وآلية الحركة الزنبركية. تشير المواصفات الرسمية إلى أن ارتفاع مكبرات الصوت Ronac بقدرة 7 و9 واط يبلغ 4 سم، بينما يبلغ ارتفاع مكبرات الصوت Ronac بقدرة 12 واط 5 سم. هذه الأرقام تمثل ارتفاع الهيكل، وقد تكون المساحة الفعلية أكبر.موقع السائق الخارجي
يجب عدم وضع جهاز التشغيل على حافة حادة، أو بالقرب من مصدر حرارة، أو تحت ضغط. كما يجب عدم سحب الكابلات. في حال تعذر مرور جهاز التشغيل عبر الفتحة، وعدم وجود منفذ من خلف السقف، سيتم إيقاف عملية التركيب لحين اختيار مسار وصول أو منتج أكثر ملاءمة.اصطدام مع هيكل كناوف
قد توجد قطاعات معدنية بجوار الفتحة أو فوقها مباشرةً. تأكد من موقع الهيكل والأسلاك والأنابيب قبل القطع. قد يؤدي قطع القطاع دون استشارة فني تركيب الأسقف إلى تقليل قوته وتغيير اتجاه حمل السقف.العزل الحراري والتهوية
تغطية المصباح ووحدة التشغيل بمادة عازلة سيرفع درجة الحرارة إذا لم يكن المنتج مصممًا لذلك. يجب أن تحدد تعليمات التركيب المسافة اللازمة بين المنتج والمادة العازلة والمواد القابلة للاشتعال. توفير مساحة كافية خلف السقف جزء أساسي من اختيار اللوحة المناسبة، وليس مشكلة يمكن حلها بعد الشراء.إمكانية الوصول للإصلاح
يجب وضع المحرك في مكان يسمح بخروجه من نفس فتحة الوصول أو الباب عند الحاجة. إن تثبيت المحرك خلف الهيكل أو وضعه في مكان يصعب الوصول إليه سيجعل عمليات الإصلاح المستقبلية مكلفة. كما يجب أن يسمح حجم الفتحة بمرور المكونات بأمان.كيفية استبدال اللوحة القديمة بنموذج جديد؟
سجل تفاصيل اللوحة السابقة.
قبل التخلص من مصباحك القديم، التقط صورة للملصق، وقوة الإضاءة (بالواط)، ولون الضوء، والأبعاد، والارتفاع، وموقع الزنبركات. إذا كان نفس الطراز متوفرًا، فسيكون استبداله أسهل. أما إذا توقف إنتاجه، فستحتاج إلى هذه المعلومات للعثور على أقرب بديل.
لا تضحّي بالانتشار من أجل مطابقة الحجم.
قد تكون اللوحة مقطوعة بدقة متناهية، لكن شدة إضاءتها أو لونها أو زاوية شعاعها قد لا تكون مناسبة للمساحة. على سبيل المثال، لوحة رونك بقوة 7 واط مناسبة لفتحة قطرها 7 سنتيمترات، لكن شدة الإضاءة البالغة 385 لومن المذكورة في صفحة المنتج كافية على الأرجح للموقع. في المساحات الأكبر، قد يلزم استخدام عدة لوحات أو طراز مختلف.لون فاتح للألواح المجاورة
عند استبدال مصباح بين عدة ألواح، تُعدّ درجة حرارة اللون وفرق اللون من العوامل المهمة. قد يختلف مصطلحا "ضوء القمر" و"ضوء الشمس" قليلاً بين مختلف أنواع المصابيح. وللحصول على تجانس أفضل، يُنصح باختيار منتج من نفس النوع وبنفس درجة حرارة اللون؛ وفي المشاريع الحساسة، يُفضّل استبدال مجموعة من المصابيح في نفس القسم للحصول على نتائج أفضل.فحص طلاء الإطار قبل التوصيل النهائي

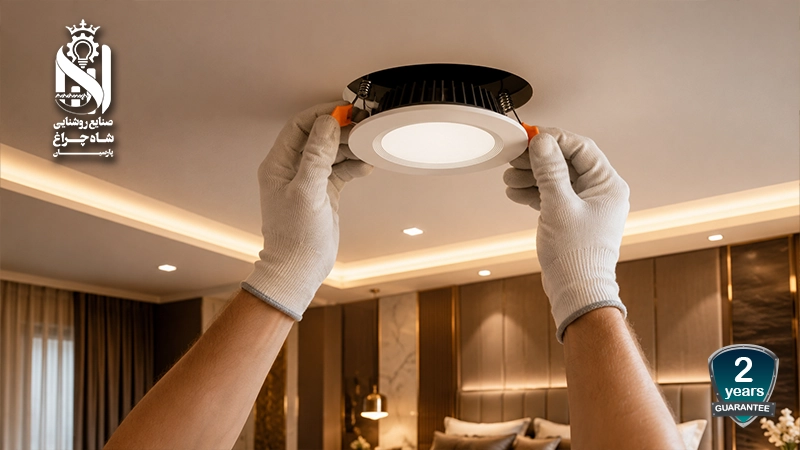

ثبّت اللوحة في مكانها دون فكّ النوابض تمامًا، وتأكد من أن الإطار يُغطي الفتحة من جميع الجوانب. ثم افحص حالة المُشغّل والكابل والنابض. سيمنع هذا إعادة تركيبها وإزالتها بالكامل.وجود إطار تحويل في التركيب السابق
أحيانًا، ما يبدو أنه قطر المصباح هو في الواقع إطار تحويل منفصل. بعد إزالة اللوحة، تحقق من الحلقة أو الصفيحة الموجودة أسفلها. قد يكون الفتح الفعلي أكبر أو أصغر بكثير مما تتوقع. لاحظ أيضًا حجم إطار التحويل لاستبداله.نصائح لتركيب الألواح المدمجة بأمان
انقطاع التيار الكهربائي من لوحة التوزيع
قبل إزالة اللوحة أو لمس وحدة التحكم، افصل الدائرة الكهربائية من المصهر المناسب وتأكد من انقطاع التيار الكهربائي باستخدام أداة مناسبة. لا يكفي إطفاء مفتاح الحائط وحده، فقد يؤدي ذلك إلى فصل مفتاح التأريض أو وجود دائرة كهربائية مشتركة.فحص النوابض عند إزالتها
قد ينفتح زنبرك مضغوط فجأة ويصطدم بيدك أو بالسقف. أنزل اللوحة بكلتا يديك، مع سحب الزنبركات واحدًا تلو الآخر، ولا تضع وجهك مباشرة تحت الضوء. بالنسبة للوحات الثقيلة، استعن بشخص آخر للمساعدة.حماية حواف كناوف
يؤدي سحب اللوحة من جانب واحد إلى ضغط زائد على الحافة. يجب خفض المصباح بشكل متناظر. أثناء التركيب، يتم سحب كلا الزنبركين بتسلسل مُتحكم فيه بحيث لا يصطدم أحدهما بالسقف أولاً.أسلاك التوصيل والمحركات
يجب إجراء التوصيلات في أطراف مناسبة وفي مكان يسهل الوصول إليه. إن لف السلك وتغطيته بالغراء ليس طريقة آمنة. يجب مراعاة نوع العزل، والمقطع العرضي، والتأريض، وفئة الحماية للمصباح وفقًا لخطة التركيب واللوائح.
قبل القطع أو التركيب:
- افصل التيار الكهربائي عن الدائرة.
- تحقق من موقع الملف التعريفي والسلك والأنبوب.
- تحقق من رمز اللوحة ورقم القطع بدقة.
- قم بقياس القطر الخارجي لتغطية الفتحة.
- قم بقياس ارتفاع الجزء الخلفي من السقف.
- افحص حافة السقف بحثًا عن الشقوق والرطوبة.
- في المشروع، قم أولاً بتثبيت نسخة.
شراء الألواح المدمجة بكميات كبيرة ومشاريع B2B
تحضير قالب القطع قبل الطلب
في مشاريع التجديد، لا تكون جميع الثقوب متساوية الحجم. لذا، يُفضّل تسجيل عدد الثقوب ذات الأحجام 7 و8 و13 سم، بالإضافة إلى الأحجام الأخرى، بشكل منفصل. بعد ذلك، يتم تدوين طراز اللوحة، ومقاس القطع، وقطر الإطار، والارتفاع، وتدفق الضوء في جدول. هذا يمنع طلب طراز لثقوب غير متوافقة، ويُحدد المناطق التي تحتاج إلى إصلاح أو تعديل في الإطار.تركيب نموذجي قبل القطع الجماعي
قبل حفر عشرات أو مئات الثقوب في جهاز كناوف، يتم تركيب عينة من كل رمز منتج في الموقع الفعلي. تتم الموافقة على القالب، ومساحة لوحة التشغيل، ومشبك الزنبرك، وغطاء الإطار، والمظهر النهائي، ثم يُصدر أمر القطع لفريق التنفيذ. الاعتماد فقط على اسم "لوحة 12 واط" أو صورة من الكتالوج للتنفيذ بكميات كبيرة يُعدّ مخاطرة كبيرة.مراقبة دخول الشحنات
قارن أبعاد عدة عينات من كل شحنة بالمواصفات والعينة المرجعية. قد يؤثر تغيير سُمك القالب أو الزنبرك أو الإطار - حتى في منتج يحمل نفس الاسم - على عملية التركيب. في حالة الطلب على مراحل، يجب تسجيل رمز المنتج وإصدار المواصفات في العقد لتحديد التغييرات غير المرغوب فيها مبكرًا.فصل ألواح البلاط عن ألواح الزنبرك
تُوضع لوحة البلاط 60x60 في شبكة السقف، وتختلف متطلباتها عن متطلبات اللوحة الصغيرة المستديرة أو المربعة. بالنسبة لمشاريع المكاتب، فإن اللوحة لوحة شاهشراغ 60×60 أما بالنسبة للجروح الصغيرة، فالمقبض لوحة مدمجة يجب فحصهما بشكل منفصل. سيؤدي دمج طريقتي التثبيت هاتين في قائمة التسوق إلى حدوث خطأ في التنفيذ.استفسار عن الشراء بالجملة
سؤال شراء الألواح المدمجة بكميات كبيرة لا تكتفِ بكتابة القوة والكمية فقط. اكتب رمز المنتج، ولون الإضاءة، واللومن، وقطر الجسم. حجم قطع اللوحة المدمجةتُدرج في الكرتونة معلومات مثل المسافة بين النوابض، والارتفاع، ودرجة الحماية (IP)، والضمان، والكمية. وتؤثر هذه المعلومات بشكل مباشر على جدول التنفيذ والتخزين والتسليم والتركيب.محاضر عينات معتمدة
يجب إرفاق لوحة معتمدة تحمل ملصقًا مرجعيًا للصيانة وصورة لتركيبها بمحضر الاجتماع. سيعمل مقاول الأسقف والكهربائي والمورد والمشرف بناءً على نفس النموذج. سيتم تحديد أي اختلافات بين الحجم الاسمي والحجم الفعلي قبل التنفيذ الكامل، وسيتم توضيح المسؤوليات.فتحات التشفير في الأرضيات
يمكن تمييز الفتحات ذات الحجم نفسه بملصقات مؤقتة؛ على سبيل المثال، المجموعة أ لفتحة 7 سم، والمجموعة ب لفتحة 8 سم، والمجموعة ج لفتحة 13 سم. يجب مطابقة رقم كل مجموعة مع قائمة المشتريات. تقلل هذه الطريقة من أخطاء توزيع الكراتين بين الطوابق في المشاريع التي تتضمن نماذج ألواح متعددة.التفاوت في القياس والتنفيذ
يجب تسجيل الأبعاد بدقة المليمتر، ويجب الحصول على معلومات التفاوت المسموح به من الشركة المصنعة. عبارة "حوالي 8 سم" غير كافية للإنتاج بكميات كبيرة. قد يُشار إلى الفتحتين 7.6 و8.4 سم بالرقم 8 في الكلام، لكنهما تتصرفان بشكل مختلف عند مرورهما عبر جسم الجهاز وغطاء الإطار.| العمود المطلوب في قائمة المشروع | معلومات العينة | سبب الأهمية |
|---|---|---|
| رمز المنتج | رونك 115 | تجنب الغموض في الاسم والقدرة الكهربائية |
| قص | 7 سم | تطبيق نموذج السقف |
| القطر الخارجي | 9.6 سم | غطاء حافة الفتحة |
| من الربيع إلى الربيع | 6.7 سم | فحص الجاذبية |
| ارتفاع | 4 سنتيمترات | المساحة خلف السقف |
| لومن ولون الضوء | كما هو مطلوب | جودة الإضاءة |
| عنوان IP وموقع التثبيت | داخلي أو رطب | المتانة والسلامة |
