لامپ FPL LED چیست؟ راهنمای جایگزینی FPL فلورسنت و حذف ترانس

FPL چیست؟

FPL نامی رایج برای خانواده لامپ‌های فلورسنت فشرده خطی است که در قاب‌های اداری، فروشگاهی، بیمارستانی، راهرو، راه‌پله، چراغ‌های دیواری و برخی چراغ‌های سقفی قدیمی استفاده می‌شدند. ساختار آن‌ها معمولاً از دو لوله باریک موازی یا یک لوله U شکل بلند تشکیل می‌شود و مدار راه‌اندازی داخل خود قاب قرار دارد. در بسیاری از نمونه‌های قدیمی، لامپ با پایه چهارپین در سوکت جا می‌گیرد و بالاست الکترونیکی جریان آن را کنترل می‌کند.

ویدئو مرتبط : لامپ FPL LED شاه چراغ پارسیان

چرا FPL در ساختمان‌های قدیمی زیاد است؟

این لامپ‌ها نسبت به لامپ رشته‌ای نور بیشتر و مصرف کمتری داشتند، طول آن‌ها برای قاب‌های باریک مناسب بود و نور نسبتاً گسترده‌ای ایجاد می‌کردند. به همین دلیل در بیمارستان‌ها، مدارس، ادارات، هتل‌ها، بانک‌ها و مجتمع‌های تجاری به‌صورت گسترده نصب شدند. امروز بسیاری از همان قاب‌های فلزی سالم‌اند ولی لامپ، بالاست یا سوکت آن‌ها فرسوده شده است.

FPL فلورسنت چگونه روشن می‌شود؟

داخل لوله فلورسنت، تخلیه الکتریکی در بخار جیوه نور فرابنفش تولید می‌کند و پوشش فسفر آن را به نور مرئی تبدیل می‌کند. جریان این تخلیه باید محدود شود؛ بنابراین بالاست جزء ضروری مدار است. نوع بالاست ممکن است مغناطیسی یا الکترونیکی باشد. لامپ چهارپین 2G11 معمولاً برای کار با مدار کنترلی داخل قاب طراحی شده است.

چرا مدل LED جایگزین ساخته شد؟

لامپ FPL LED امکان استفاده دوباره از قاب‌های سالم قدیمی را فراهم می‌کند، بدون آنکه لوله فلورسنت، جیوه و راه‌اندازی کند قدیمی باقی بماند. روشن شدن آنی، مصرف کمتر، کاهش تعمیرات و حذف بالاست در مدل مستقیم‌برق از مزیت‌های اصلی است. بااین‌حال هر مدل LED روش نصب و ورودی یکسانی ندارد.

آیا هر چراغ باریک ۱۶ وات FPL است؟

خیر. برخی محصولات بازار شکل خطی و باریک دارند اما به‌صورت یک ماژول کامل با پایه‌های نصب یا سیم ورودی عرضه می‌شوند و سوکت 2G11 ندارند. این محصولات ممکن است در قاب FPL قدیمی نصب شوند ولی «تعویض پلاگین» نیستند. برای انتخاب صحیح باید تصویر پشت محصول، روش اتصال و نقشه نصب بررسی شود.

پایه 2G11 چیست؟

پایه 2G11 یک پایه چهارپین خطی است که پین‌های آن در یک ردیف قرار دارند. عدد 11 به فاصله اسمی میان پین‌های مجاور اشاره دارد. این پایه در خانواده PL-L و بسیاری از لامپ‌های FPL فلورسنت استفاده شده است. وجود چهار پین امکان دسترسی جداگانه به دو فیلامان لوله فلورسنت را برای بالاست فراهم می‌کند.

ظاهر پایه 2G11

چهار پایه فلزی مستقیم در انتهای یک قطعه پلاستیکی قرار دارند. روی بدنه لامپ معمولاً عبارت 2G11، توان، رنگ نور و نام سازنده درج می‌شود. فاصله طولی لامپ‌های ۱۸، ۲۴، ۳۶، ۴۰، ۵۵ و ۸۰ وات یکسان نیست؛ بنابراین فقط مشابه بودن پایه، جا شدن فیزیکی در قاب را تضمین نمی‌کند.

آیا پایه 2G11 جهت دارد؟

سوکت و زبانه‌های مکانیکی معمولاً جهت ورود را مشخص می‌کنند. در مدل فلورسنت، چهار پین به فیلامان‌های دو سر مدار داخلی متصل‌اند. در لامپ FPL LED مستقیم‌برق، نحوه استفاده از پین‌ها تابع طراحی همان سازنده است و نمی‌توان از روی ظاهر حدس زد فاز و نول به کدام پین‌ها متصل می‌شوند.

2G11 با G23 و G24 چه تفاوتی دارد؟

G23 معمولاً دوپین و برای لامپ‌های کوچک‌تر است. G24 خانواده‌ای از پایه‌های دو یا چهارپین با کلیدهای مکانیکی متفاوت است. 2G11 چهار پین در یک خط دارد و بیشتر با لامپ‌های خطی PL-L شناخته می‌شود. تبدیل این پایه‌ها با فشار یا رابط دست‌ساز ایمن نیست.

آیا هر FPL LED پایه 2G11 دارد؟

خیر. عبارت لامپ FPL LED در بازار ایران گاهی برای هر ماژول خطی جایگزین FPL استفاده می‌شود. برخی مدل‌ها پایه واقعی 2G11 دارند، برخی سیم‌دار و مستقیم‌برق‌اند و برخی به پایه یا گیره جدید داخل قاب نیاز دارند. صفحه محصول و دیتاشیت باید مرجع قرار گیرد.

انواع لامپ FPL LED موجود در بازار

مدل Plug-and-Play سازگار با بالاست

این نوع لامپ FPL LED برای کار با بعضی بالاست‌های الکترونیکی موجود طراحی می‌شود. نصب آن از نظر ظاهری ساده است: لامپ فلورسنت خارج و مدل LED در همان سوکت قرار می‌گیرد. مزیت اصلی، کاهش تغییر سیم‌کشی است؛ اما سازگاری باید از فهرست بالاست‌های تأییدشده سازنده کنترل شود. اگر بالاست خارج از فهرست باشد، روشن نشدن، چشمک، کاهش عمر یا خرابی رخ می‌دهد.

مدل مستقیم‌برق با پایه 2G11

این مدل ظاهر و پایه 2G11 را حفظ می‌کند ولی ورودی آن برق مستقیم است. بالاست و اجزای اضافی از مدار خارج می‌شوند و سوکت با نقشه جدید سیم‌کشی می‌شود. بعضی محصولات برق را از یک سمت و بعضی از دو جفت پین دریافت می‌کنند. بنابراین سیم‌کشی یک برند را نباید برای برند دیگر تکرار کرد.

مدل دوحالته بالاست و برق مستقیم

برخی برندهای بین‌المللی لامپ FPL LED را برای کار با بالاست الکترونیکی سازگار و همچنین برق مستقیم ۲۲۰ تا ۲۴۰ ولت عرضه می‌کنند. این قابلیت انعطاف نصب را بیشتر می‌کند، اما دستورالعمل هر حالت جداست. استفاده روی برق مستقیم بدون اجرای نقشه تبدیل یا استفاده روی بالاست ناسازگار مجاز نیست.

مدل ماژولی برای نصب داخل قاب قدیمی

در این ساختار، بدنه LED خطی با دیفیوزر و مدار داخلی روی قاب قدیمی نصب می‌شود و سوکت 2G11 ممکن است حذف یا بی‌استفاده شود. مدل‌های ۱۶ وات شاه‌چراغ در گروه جایگزین‌های مستقیم ۲۳۰ ولت قرار می‌گیرند و هدف آن‌ها استفاده از بدنه سالم قاب‌های قدیمی بدون خرید چراغ کامل جدید است.

مدل با درایور خارجی

در بعضی لامپ FPL LED‌ها یا ماژول‌های خطی، درایور در قطعه‌ای جدا از برد LED قرار دارد. این ساختار گرمای مدار را از LED دور می‌کند، امکان استفاده از قطعات بزرگ‌تر و باکیفیت‌تر را می‌دهد و تعمیرپذیری را بهتر می‌کند. در مقابل، فضای کافی برای درایور و محل نصب ایمن آن لازم است.

FPL LED با FPL فلورسنت چه تفاوتی دارد؟

مصرف و بهره نوری

لامپ FPL LED با توان کمتر می‌تواند نوری نزدیک یا بیشتر از فلورسنت قدیمی تولید کند، زیرا بخشی از انرژی در بالاست و فرآیند تخلیه تلف نمی‌شود و جهت نور نیز بهتر کنترل می‌شود. مدل Ext شاه‌چراغ با توان ۱۶ وات، ۱۶۰۰ لومن و مدل DOB با توان ۱۶ وات، حدود ۱۳۰۰ لومن اعلام شده است.

روشن شدن آنی

فلورسنت ممکن است در هوای سرد، پایان عمر یا با بالاست فرسوده دیر روشن شود، چشمک بزند یا چند ثانیه برای رسیدن به نور کامل زمان بخواهد. لامپ FPL LED سالم و سازگار بلافاصله روشن می‌شود و برای راهرو، اتاق معاینه، انبار و فضای پرتردد مناسب‌تر است.

جیوه و دفع پسماند

لامپ فلورسنت حاوی مقدار کمی جیوه است و هنگام شکستگی نیاز به جمع‌آوری و تهویه مناسب دارد. LED فاقد لوله حاوی جیوه است؛ بااین‌حال برد و قطعات الکترونیکی آن باید به‌عنوان پسماند الکترونیکی مدیریت شوند و همراه زباله معمولی رها نشوند.

تلفات بالاست

در مدار فلورسنت، بالاست علاوه بر توان لامپ مقداری انرژی مصرف می‌کند. در لامپ FPL LED مستقیم‌برق، با حذف بالاست این تلفات نیز حذف می‌شود. در مدل سازگار با بالاست، تلفات و عمر باقی‌مانده بالاست همچنان در سیستم حضور دارند.

پخش نور

لوله فلورسنت تقریباً در همه جهت‌ها نور می‌دهد و بخشی از نور توسط رفلکتور قاب به پایین برمی‌گردد. ماژول LED معمولاً نور را در نیم‌فضای مفید منتشر می‌کند. زاویه ۱۶۰ درجه محصولات FPL شاه‌چراغ برای پخش گسترده داخل قاب‌های روکار طراحی شده است.

دما و تهویه

LED نسبت به دمای داخلی حساس است. نصب لامپ FPL LED داخل قاب بسته، کنار عایق یا بدون فضای گردش هوا می‌تواند دمای برد و درایور را بالا ببرد. قاب قدیمی باید تمیز، بدون زنگ‌زدگی و دارای فضای کافی برای دفع حرارت باشد.

آیا برای نصب لامپ FPL LED باید ترانس حذف شود؟

پاسخ به نوع محصول بستگی دارد. اگر روی لامپ FPL LED یا دیتاشیت آن عبارت AC Mains، Direct Wire، Ballast Bypass یا ورودی ۲۳۰ ولت درج شده باشد، بالاست قدیمی باید از مدار خارج شود. اگر محصول برای کار با ECG یا HF تأیید شده باشد، بالاست فقط در صورت قرار داشتن مدل آن در فهرست سازگاری باقی می‌ماند.

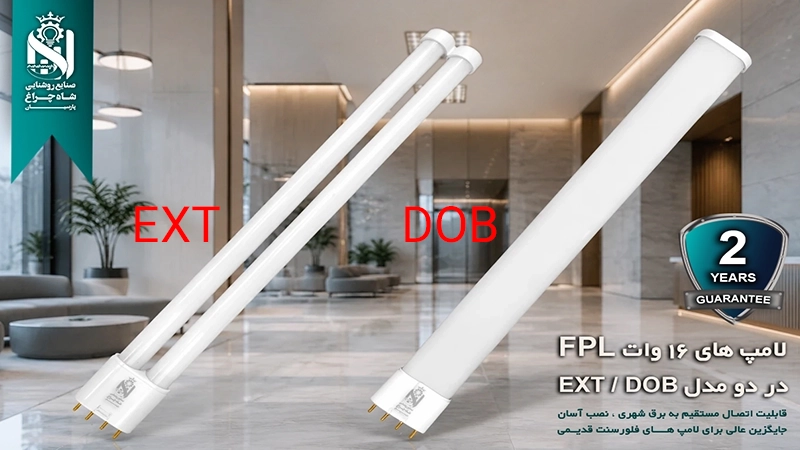

مدل‌های شاه‌چراغ

شاه چراغ پارسیان دو مدل 16 وات از این محصول را تولید و عرضه می نماید. پاسخ فنی درج‌شده در صفحه محصولات نیز تأکید می‌کند که برای قاب دارای ترانس، ابتدا ترانس از مدار خارج و محصول مستقیم به برق وصل شود. این تبدیل باید توسط برق‌کار انجام گردد.

چرا باقی گذاشتن بالاست در مدل مستقیم اشتباه است؟

بالاست ولتاژ و جریان را برای لامپ فلورسنت شکل می‌دهد. درایور داخلی لامپ FPL LED مستقیم‌برق انتظار ورودی برق شهر را دارد. قرار گرفتن بالاست در مسیر می‌تواند باعث روشن نشدن، نور کم، صدای غیرعادی، چشمک، گرمای اضافی یا خرابی درایور شود.

آیا فقط باید بالاست را اتصال کوتاه کرد؟

خیر. بالاست، خازن اصلاح ضریب توان، استارتر احتمالی و سیم‌های اضافی باید طبق نقشه تبدیل حذف یا ایزوله شوند. اتصال کوتاه کردن بدون شناخت مدار خطر آتش‌سوزی و برق‌گرفتگی دارد. پس از تبدیل، داخل قاب باید مرتب، عایق و برچسب‌گذاری شود.

مدل سازگار با بالاست الکترونیکی

بعضی محصولات بین‌المللی 2G11 برای کار با ECG و همچنین برق مستقیم ساخته شده‌اند. در حالت Plug-and-Play، بالاست باقی می‌ماند؛ اما سازگاری آن باید تأیید شده باشد. باقی ماندن بالاست مزیت نصب سریع دارد ولی یک قطعه فرسوده اضافی را در مدار حفظ می‌کند.

اگر نوع بالاست مشخص نیست

مدل، توان، تعداد سیم و برچسب بالاست خوانده شود. بالاست مغناطیسی سنگین‌تر است و معمولاً همراه استارتر یا خازن دیده می‌شود؛ بالاست الکترونیکی سبک‌تر و دارای چند خروجی فرکانس بالا است. حدس زدن کافی نیست و نقشه سیم‌کشی همان قاب باید بررسی شود.

تفاوت مدل DOB و درایور جدا چیست؟

DOB یعنی چه؟

DOB مخفف Driver On Board است. در این ساختار، مدار تبدیل و کنترل جریان روی همان برد LED قرار می‌گیرد. سیم برق مستقیم به ماژول می‌رسد و قطعه درایور جداگانه‌ای دیده نمی‌شود. این طراحی ابعاد، وزن و تعداد اتصالات را کم می‌کند و برای محصول اقتصادی و باریک مناسب است.

مزایای DOB

نصب ساده، قطعات کمتر، وزن پایین و اشغال فضای کمتر از مزیت‌ها هستند. مدل DOB کد ۳۶۴ شاه‌چراغ ۱۶ وات، حدود ۱۳۰۰ لومن، وزن ۱۳۰ گرم و بدنه ترکیبی آلومینیوم، ABS و PC دارد. این مدل برای روشنایی عمومی سبک و بازسازی اقتصادی مناسب است.

محدودیت‌های DOB

قرار گرفتن مدار روی برد LED باعث می‌شود گرمای LED و قطعات الکترونیکی روی یک مجموعه اثر بگذارند. کیفیت طراحی حرارتی، قطعات حفاظتی و فضای قاب اهمیت زیادی دارد. در مدل ضعیف یا قاب بسیار گرم، عمر قطعات می‌تواند کاهش پیدا کند.

درایور خارجی یا Ext

در مدل Ext، بخش تغذیه از صفحه LED جدا می‌شود یا ساختار الکترونیکی مستقل‌تری دارد. مدل Ext کد ۳۶۵ شاه‌چراغ با همان توان ۱۶ وات، ۱۶۰۰ لومن، بهره نوری بیشتر، CRI بالاتر از ۸۰، رده انرژی A+ و وزن ۱۳۵ گرم عرضه شده است.

مزایای درایور جدا

امکان استفاده از قطعات بزرگ‌تر، کنترل حرارتی بهتر، نور بیشتر و تعویض مستقل درایور از مزیت‌های بالقوه است. اگر درایور در نقطه خنک‌تر قاب نصب شود، فشار حرارتی کمتری تحمل می‌کند. فضای کافی، عایق مناسب و ثابت کردن مکانیکی درایور ضروری است.

کدام را انتخاب کنیم؟

اگر اولویت هزینه اولیه کمتر، نصب ساده و نور عمومی است، DOB قابل بررسی است. اگر نور بیشتر، بهره نوری بالاتر و کیفیت روشنایی مهم‌تر باشد، مدل Ext انتخاب قوی‌تری است. در پروژه پرتعداد، اختلاف لومن، ضریب توان، ساعات کار و هزینه تعویض باید در کنار قیمت خرید بررسی شوند.

توان جایگزین مناسب برای FPL فلورسنت

انتخاب لامپ FPL LED فقط بر اساس وات قدیمی دقیق نیست؛ زیرا راندمان، جهت نور، وضعیت رفلکتور و ارتفاع نصب تفاوت دارند. معیار بهتر، مقایسه لومن، ابعاد، زاویه پخش و سطح روشنایی واقعی است. بااین‌حال جدول توان می‌تواند برای شروع انتخاب مفید باشد.

جایگزین FPL فلورسنت ۱۸ وات

لامپ فلورسنت ۱۸ وات 2G11 معمولاً در چراغ‌های کوچک، راهرو و دیوارکوب استفاده می‌شود. لامپ FPL LED حدود ۸ تا ۱۰ وات با خروجی نزدیک ۹۰۰ تا ۱۲۰۰ لومن می‌تواند جایگزین مناسبی باشد؛ مشروط به اینکه طول، پایه و روش بالاست سازگار باشند. ماژول ۱۶ وات شاه‌چراغ در این قاب ممکن است بیش از نیاز نور تولید کند یا از نظر طول جا نشود.

جایگزین FPL فلورسنت ۲۴ وات

برای ۲۴ وات فلورسنت، مدل LED حدود ۱۰ تا ۱۳ وات در بازه تقریبی ۱۲۰۰ تا ۱۶۰۰ لومن قابل بررسی است. اگر چراغ دارای رفلکتور خوب و نصب نزدیک سطح کار باشد، توان پایین‌تر کافی است. اگر قاب کدر، دیفیوزر قدیمی یا ارتفاع نصب زیاد باشد، لومن بالاتر انتخاب شود.

جایگزین FPL فلورسنت ۳۶ وات

این توان یکی از رایج‌ترین مدل‌های اداری است. لامپ FPL LED حدود ۱۵ تا ۱۸ وات با خروجی ۱۶۰۰ تا ۲۲۰۰ لومن معمولاً جایگزین اولیه مناسبی است. مدل Ext شاه‌چراغ ۱۶ وات با ۱۶۰۰ لومن برای قاب‌های قدیمی و فضاهای عمومی سبک طراحی شده است. اگر قاب قبلی دو لامپ ۳۶ وات داشته، یک ماژول ۱۶ وات لزوماً نور کل قبلی را جبران نمی‌کند.

جایگزین FPL فلورسنت ۴۰ وات

برای ۴۰ وات قدیمی، LED حدود ۱۶ تا ۲۰ وات و حداقل ۱۸۰۰ تا ۲۴۰۰ لومن بررسی می‌شود. مدل ۱۶ وات Ext شاه‌چراغ ممکن است در راهرو یا نصب نزدیک کافی باشد، اما برای اتاق اداری پرنور باید تعداد و لوکس اندازه‌گیری شود. توان روی برچسب قدیمی شامل تلفات بالاست نیست؛ مصرف واقعی سیستم فلورسنت کمی بیشتر بوده است.

جایگزین FPL فلورسنت ۵۵ وات

لامپ ۵۵ وات در قاب‌های بزرگ و چراغ‌های اداری پرنور استفاده می‌شود. جایگزین LED معمولاً حدود ۲۲ تا ۲۸ وات و ۲۸۰۰ تا ۳۵۰۰ لومن است. اگر تنها محصول ۱۶ وات موجود باشد، ممکن است لازم باشد دو ماژول نصب یا کل چراغ با براکت یا پنل یکپارچه جایگزین شود.

جایگزینی قاب دو یا چهارلامپه

در قاب‌های چندلامپه، مجموع لومن همه لامپ‌ها محاسبه می‌شود. چهار FPL فلورسنت ۱۸ وات را نمی‌توان با یک لامپ FPL LED ۱۶ وات جایگزین کرد و همان سطح نور را انتظار داشت. گاهی حذف دو لامپ و استفاده از دو LED پرنور کافی است، ولی نتیجه باید با لوکس‌متر و یکنواختی بررسی شود.

روش سیم‌کشی ایمن لامپ FPL LED

سیم‌کشی لامپ FPL LED به نوع محصول وابسته است. در مدل مستقیم‌برق شاه‌چراغ، بالاست باید حذف و ماژول طبق نقشه محصول به ۲۳۰ ولت متصل شود. در لامپ 2G11 برق مستقیم، پین‌های ورودی طبق دیاگرام سازنده سیم‌کشی می‌شوند. در مدل سازگار با ECG، مدار قدیمی فقط در صورت تأیید سازگاری باقی می‌ماند.

چرا برچسب تبدیل ضروری است؟

پس از حذف بالاست، سوکت قدیمی ممکن است مستقیماً به برق شهر متصل باشد. فرد دیگری ممکن است بعداً لامپ فلورسنت یا لامپ FPL LED ناسازگار نصب کند و خطر خرابی یا برق‌گرفتگی ایجاد شود. برچسب باید نوع لامپ مجاز، ولتاژ و تاریخ تبدیل را مشخص کند.

آیا می‌توان سوکت 2G11 قدیمی را نگه داشت؟

اگر سوکت سالم، مقاوم در برابر حرارت و مناسب مدل مستقیم‌برق باشد، می‌تواند طبق نقشه سازنده استفاده شود. اگر سوکت سوخته، شکننده یا لق است، تعویض شود. در ماژول‌های سیم‌دار شاه‌چراغ ممکن است سوکت قدیمی کاملاً کنار گذاشته شود.

ارت بدنه فلزی

قاب فلزی باید ارت مطمئن داشته باشد. حذف بالاست نباید سیم ارت را قطع کند. اگر چراغ کلاس دو و بدون نیاز به ارت طراحی نشده باشد، اتصال حفاظتی بدنه ضروری است. رنگ، زنگ‌زدگی یا پیچ شل می‌تواند پیوستگی ارت را کاهش دهد.

سیم‌های خروجی بالاست

در تبدیل مستقیم، سیم‌های فرکانس بالا و خروجی‌های قدیمی نباید داخل قاب آزاد و بدون عایق رها شوند. یا کاملاً حذف می‌شوند یا در ترمینال ایزوله قرار می‌گیرند. مسیر سیم جدید از لبه تیز و بخش داغ دور باشد.

چگونه سازگاری قاب قدیمی را بررسی کنیم؟

طول مفید داخل قاب

مدل Ext شاه‌چراغ ابعاد حدود ۴۱۰×۴۵×۲۵ میلی‌متر دارد. قبل از خرید باید فاصله میان پایه‌ها، عمق قاب، محل ترمینال و فضای بستن درپوش اندازه‌گیری شود. طول لامپ فلورسنت ۱۸ وات با ۳۶ یا ۵۵ وات متفاوت است و پایه یکسان به معنی طول یکسان نیست.

عرض و ارتفاع دیفیوزر

اگر ماژول LED بالاتر از محل قبلی قرار گیرد، ممکن است به دیفیوزر بچسبد و گرما جمع شود. اگر خیلی پایین باشد، نور به‌خوبی پخش نمی‌شود. فاصله مناسب میان لامپ FPL LED و پوشش چراغ برای یکنواختی و تهویه لازم است.

جنس و وضعیت قاب

زنگ‌زدگی، رنگ پوسته‌شده، سیم خشک، سوکت شکننده و عایق سوخته نشان می‌دهند بازسازی قاب قدیمی اقتصادی نیست. در چنین شرایطی، براکت LED یکپارچه یا پنل جدید انتخاب ایمن‌تر و زیباتری است.

وضعیت رفلکتور

رفلکتور فلورسنت برای نور تقریباً همه‌جهته طراحی شده است. لامپ FPL LED جهت‌دار ممکن است بدون نیاز به رفلکتور کار کند. اگر رفلکتور کدر یا زرد شده، تمیز یا حذف آن می‌تواند توزیع نور را تغییر دهد. هر تغییر باید با تست نور انجام شود.

دمای داخل چراغ

قاب کاملاً بسته، نصب کنار بخاری، سقف بدون تهویه یا تجمع گردوغبار دما را بالا می‌برد. محدوده دمای مجاز محصول بررسی شود. اگر گرما زیاد است، چراغ یکپارچه با بدنه و هیت‌سینک طراحی‌شده بهتر از بازسازی قاب قدیمی خواهد بود.

فضای درایور خارجی

مدل Ext به فضای مطمئن برای بخش تغذیه نیاز دارد. درایور نباید آزاد روی سیم‌ها قرار گیرد یا میان بدنه و دیفیوزر فشرده شود. پیچ یا پایه ثابت، فاصله از بخش داغ و امکان سرویس لازم است.

ویژگی‌های فنی لامپ FPL LED شاه‌چراغ

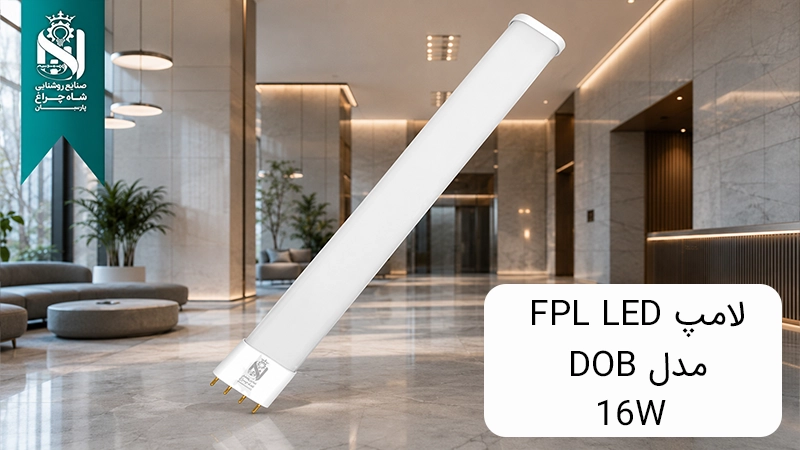

لامپ ۱۶ وات FPL DOB کد ۳۶۴

لامپ FPL LED کد ۳۶۴ شاه‌چراغ برای نصب روکار، دیواری یا سقفی روکار عرضه شده است. صفحه رسمی محصول، توان ۱۶ وات، ورودی ۲۳۰ ولت AC، فرکانس ۵۰ هرتز، شار نوری حدود ۱۳۰۰ لومن، بدنه ترکیبی آلومینیوم، ABS و پلی‌کربنات، رنگ‌های آفتابی، مهتابی و یخی، IP40 و ضمانت دوساله را اعلام می‌کند. ساختار DOB باعث شده مدار راه‌انداز روی برد قرار گیرد و نصب پس از حذف بالاست قدیمی ساده‌تر باشد.

مناسب چه فضاهایی است؟

این لامپ FPL LED برای راهرو، راه‌پله، اتاق کوچک، انبار، دیوارکوب، روشنایی عمومی سبک و تبدیل قاب‌های قدیمی که به نور متوسط نیاز دارند مناسب است. اگر قاب قبلی یک FPL فلورسنت ۱۸ یا ۲۴ وات داشته، نور آن می‌تواند کافی یا بیشتر باشد؛ برای جایگزینی ۳۶ وات باید شرایط محیط و مقدار نور موردنیاز بررسی شود.

محدودیت مدل DOB

صفحه فعلی محصول CRI حدود ۷۰ و ضریب توان حدود ۰٫۵ را نشان می‌دهد. در فضای حساس به تشخیص رنگ، محیط اداری حرفه‌ای یا پروژه‌ای با تعداد زیاد، مدل Ext با CRI بالاتر و نور بیشتر انتخاب بهتری است. همچنین این مدل دیمرپذیر اعلام نشده است.

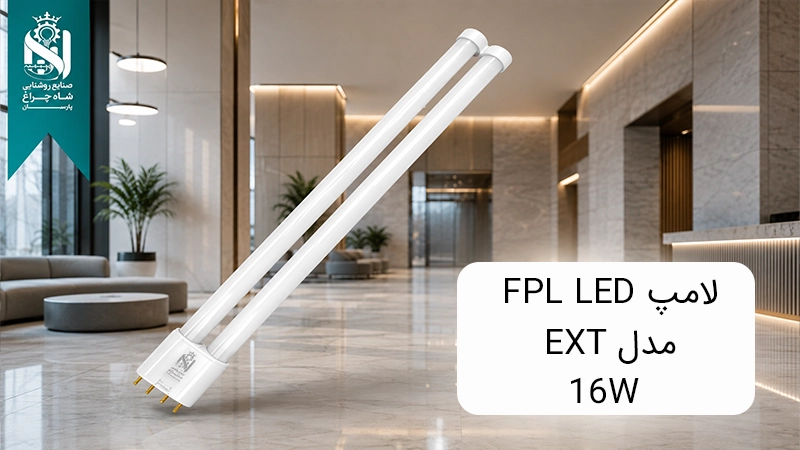

لامپ ۱۶ وات FPL Ext کد ۳۶۵

لامپ FPL LED کد ۳۶۵ شاه‌چراغ دارای توان ۱۶ وات، ورودی ۲۳۰ ولت AC، شار نوری ۱۶۰۰ لومن، رده انرژی A+، CRI بالاتر از ۸۰، ابعاد حدود ۴۱۰×۴۵×۲۵ میلی‌متر، IP30، وزن حدود ۱۳۵ گرم و ضمانت دوساله است. این مدل برای فضاهایی که نور بیشتر و نمایش طبیعی‌تر رنگ لازم است، نسبت به DOB مزیت دارد.

رنگ نور مدل Ext

سه گزینه آفتابی، مهتابی و یخی برای این لامپ FPL LED عرضه می‌شود. برای اداره، کلاس، فروشگاه و بیمارستان، نور طبیعی یا مهتابی با CRI بالاتر از ۸۰ مناسب‌تر است. برای راهرو هتل، فضای مسکونی و محیط آرام، آفتابی می‌تواند حس گرم‌تری ایجاد کند.

قابلیت دیمر مدل Ext

اتصال به دیمر قدیمی فلورسنت یا دیمر تریاک بدون تأیید ممکن است چشمک، صدای مدار یا خرابی ایجاد کند.

اختلاف مشخصات دسته و صفحه محصول

دسته لامپ کم‌مصرف LED شاه‌چراغ بعضی اعداد را به‌صورت عمومی و صفحه هر محصول اعداد دقیق همان کد را نمایش می‌دهد. در سفارش پروژه‌ای، صفحه محصول فعلی، دیتاشیت تحویلی و برچسب روی کالا ملاک باشند. اگر میان نسخه‌های سایت اختلاف دیده شد، مشخصات کتبی همان سری از کارخانه دریافت شود.

مقایسه لامپ FPL LED با براکت یکپارچه LED

چه زمانی حفظ قاب قدیمی منطقی است؟

اگر بدنه فلزی سالم، ابعاد مناسب، ظاهر قابل قبول، ارت مطمئن و دسترسی ساده دارد، نصب لامپ FPL LED داخل قاب قدیمی هزینه بازسازی را کاهش می‌دهد. در پروژه دارای صدها قاب مشابه، حفظ بدنه می‌تواند زمان کار و پسماند ساختمانی را کم کند.

چه زمانی براکت کامل بهتر است؟

اگر قاب زنگ‌زده، دیفیوزر شکسته، سیم‌ها خشک، سوکت سوخته یا ظاهر آن قدیمی است، تعویض کامل با براکت مهتابی LED شاه‌چراغ منطقی‌تر است. براکت یکپارچه از ابتدا برای LED طراحی شده و محل هیت‌سینک، دیفیوزر، درایور و اتصال در آن هماهنگ است.

براکت FTL ۱۵ وات کد ۲۷۹۵۷

براکت LED پانزده وات FTL شاه‌چراغ یک چراغ کامل روکار با ۹۶۰ لومن، CRI حدود ۸۲، طول عمر اعلامی ۲۵ هزار ساعت، زاویه ۱۶۰ درجه، IP40، بدنه آلومینیوم، ABS و PC و ضمانت دوساله است. در این مدل ماژول و درایور داخل بدنه یکپارچه‌اند و نیازی به حفظ قاب FPL قدیمی نیست.

مقایسه هزینه نصب

قیمت قطعه تنها بخشی از هزینه است. باز کردن قاب، حذف بالاست، تعویض سیم و نصب لامپ FPL LED زمان برق‌کار را مصرف می‌کند. اگر قاب سالم باشد، این هزینه قابل قبول است؛ اما اگر هر قاب نیاز به تعمیر زیاد داشته باشد، نصب براکت کامل سریع‌تر و ارزان‌تر تمام می‌شود.

مقایسه تعمیر آینده

در راهکار FPL، می‌توان ماژول را جداگانه تعویض کرد و قاب باقی بماند. در براکت یکپارچه، کل چراغ یا بخش داخلی آن سرویس می‌شود. دسترسی قطعات یدکی، ثبات مدل و مهارت تیم تعمیرات در تصمیم اثر دارند.

مقایسه ظاهر

براکت جدید معمولاً ظاهری باریک‌تر و تمیزتر دارد و لکه‌های رنگ یا جای پیچ قاب قدیمی ممکن است نیاز به ترمیم دیوار داشته باشد. حفظ قاب قدیمی ظاهر فعلی را نگه می‌دارد ولی ممکن است با دکور جدید هماهنگ نباشد.

کاربرد لامپ FPL LED در فضاهای مختلف

ادارات و بانک‌ها

ساختمان‌های اداری قدیمی معمولاً تعداد زیادی قاب FPL در راهرو، اتاق کار، بایگانی و باجه دارند. استفاده از لامپ FPL LED با نور طبیعی، روشن شدن آنی و حذف خرابی بالاست می‌تواند توقف تعمیرات را کاهش دهد. برای میز کار، CRI بالاتر از ۸۰ و کنترل خیرگی اهمیت دارد.

بیمارستان و درمانگاه

در راهرو، اتاق انتظار و فضاهای عمومی درمانی، نور فوری و کاهش تعمیرات مزیت دارد. در اتاق معاینه یا فضای بالینی حساس، فقط لومن کافی نیست و CRI، فلیکر، قابلیت نظافت، الزامات بهداشتی و استاندارد چراغ باید بررسی شوند. قاب زنگ‌زده یا بازسازی غیربهداشتی مناسب بیمارستان نیست.

مدارس و دانشگاه‌ها

کلاس، راهرو و دفتر مدرسه ساعات روشنایی زیادی دارند. لامپ FPL LED با نور یکنواخت و رنگ طبیعی می‌تواند مصرف را کاهش دهد. تقسیم مدارها، کنترل خیرگی روی تخته و آزمون روشنایی روی سطح میز لازم است.

فروشگاه و مرکز تجاری

برای نمایش کالا، مدل Ext با CRI بالاتر از ۸۰ مناسب‌تر از DOB با CRI پایین‌تر است. اگر رنگ پوشاک، غذا یا محصول مهم باشد، نور طبیعی و یکنواخت انتخاب شود. در ویترین بسیار حساس ممکن است براکت یا چراغ خطی با CRI بالاتر لازم باشد.

راهرو و راه‌پله

در این فضاها روشن شدن آنی، عمر کلیدزنی و هزینه نگهداری مهم‌اند. ماژول DOB اقتصادی می‌تواند مناسب باشد. اگر چراغ با سنسور تردد کنترل می‌شود، سازگاری درایور با کلیدزنی مکرر و سنسور بررسی شود.

پارکینگ مسقف

IP30 یا IP40 برای فضای داخلی خشک است. پارکینگ مرطوب، قابل شست‌وشو یا در معرض گردوغبار به چراغ با IP بالاتر نیاز دارد. در این حالت براکت ضدآب یکپارچه می‌تواند بهتر از لامپ FPL LED داخل قاب قدیمی باشد.

هتل و اقامتگاه

نور آفتابی یا طبیعی در راهرو و اتاق خدمات حس مطلوب‌تری ایجاد می‌کند. صدای بالاست فرسوده و روشن شدن دیرهنگام با تبدیل به LED حذف می‌شود. ظاهر قاب قدیمی باید با طراحی داخلی هتل هماهنگ باشد.

کارخانه و کارگاه

در محیط دارای گردوغبار، روغن، گرما یا لرزش، مدل‌های FPL داخلی IP30 و IP40 کافی نیستند. چراغ صنعتی یا براکت مقاوم‌تر انتخاب شود. بازسازی قاب فقط در اتاق اداری و بخش تمیز کارخانه منطقی است.

مزایا و محدودیت‌های واقعی تبدیل قاب FPL

کاهش مصرف برق

اگر FPL فلورسنت ۳۶ وات همراه بالاست با لامپ FPL LED ۱۶ وات جایگزین شود، مصرف هر نقطه بیش از نصف کاهش می‌یابد. در صد چراغ با کارکرد روزانه ده ساعت، تفاوت مصرف قابل توجه است. مقدار واقعی با وات سیستم قدیمی و جدید اندازه‌گیری شود.

کاهش خرابی قطعات

در مدل مستقیم‌برق، بالاست قدیمی، استارتر و خازن از مدار خارج می‌شوند. تعداد نقاط خرابی کمتر می‌شود. در مقابل، کیفیت درایور داخلی LED و مدیریت گرما اهمیت بیشتری پیدا می‌کند.

استفاده از دارایی موجود

حفظ قاب فلزی سالم، هزینه خرید بدنه جدید و تولید پسماند را کاهش می‌دهد. این مزیت در بیمارستان، اداره و مجتمع بزرگی که صدها قاب هم‌اندازه دارد بیشتر است.

عدم تضمین زیبایی

تبدیل فنی موفق ممکن است ظاهر قدیمی قاب را تغییر ندهد. دیفیوزر زرد، بدنه خط‌وخش‌دار و رنگ پوسته‌شده با تعویض لامپ FPL LED اصلاح نمی‌شوند. اگر نمای سقف مهم است، چراغ جدید گزینه بهتری است.

ریسک تفاوت نور

LED نور جهت‌دارتر دارد و ممکن است رفلکتور قدیمی و دیفیوزر موجود توزیع متفاوتی ایجاد کنند. قبل از خرید عمده، یک نمونه نصب و یکنواختی، سایه و خیرگی بررسی شود.

ریسک سیم‌کشی‌های متنوع

در ساختمان قدیمی، همه قاب‌ها الزاماً یک مدار ندارند. بعضی بالاست الکترونیکی، بعضی مغناطیسی و بعضی تعمیرات غیراستاندارد دارند. بازسازی باید تیپ‌بندی و هر گروه جدا بررسی شود.

خرید عمده لامپ FPL LED و بازسازی پروژه‌های B2B

برداشت اولیه از ساختمان

پیش از خرید عمده لامپ FPL LED، تعداد قاب‌ها، توان لامپ‌های قدیمی، نوع پایه، مدل بالاست، ابعاد قاب، وضعیت دیفیوزر و ساعات روشنایی هر بخش ثبت شود. ساختمان ممکن است چند نسل مختلف چراغ داشته باشد و سفارش یک مدل برای همه قاب‌ها خطا ایجاد کند.

تیپ‌بندی قاب‌ها

قاب‌های تک‌لامپ ۱۸ وات، تک‌لامپ ۳۶ وات، دو‌لامپ و قاب‌های بدون سوکت سالم باید در گروه‌های جدا قرار گیرند. برای هر تیپ، یک نمونه لامپ FPL LED نصب و نتیجه تأیید شود. تیپ‌بندی باعث می‌شود تعداد قطعات، سیم و زمان برق‌کار دقیق‌تر برآورد گردد.

نمونه‌سازی قبل از سفارش کامل

یک راهرو، اتاق یا طبقه با محصول نهایی بازسازی شود. میزان نور، رنگ، خیرگی، دما، ظاهر قاب و زمان نصب اندازه‌گیری گردد. اگر نتیجه مناسب نبود، پیش از خرید صدها عدد می‌توان مدل Ext، DOB یا براکت کامل را تغییر داد.

محاسبه هزینه واقعی

هزینه پروژه شامل قیمت لامپ FPL LED، دستمزد حذف بالاست، تعویض سیم و سوکت، نظافت قاب، حمل پسماند فلورسنت، بالابر، توقف فضا و قطعات ذخیره است. مقایسه فقط بر اساس قیمت کالا ممکن است انتخاب اشتباه ایجاد کند.

محاسبه دوره بازگشت

توان سیستم قدیمی از مجموع توان لامپ و تلفات بالاست اندازه‌گیری می‌شود. اختلاف آن با توان LED در ساعات کار سالانه و تعرفه برق ضرب می‌شود. سپس هزینه پروژه بر صرفه‌جویی سالانه تقسیم می‌گردد. در ساختمان با کارکرد طولانی، بازگشت سریع‌تر است.

مثال پروژه صد چراغ

اگر صد قاب ۳۶ وات به همراه بالاست، هرکدام در عمل حدود ۴۰ وات مصرف کنند و با لامپ FPL LED ۱۶ وات جایگزین شوند، کاهش توان هر نقطه حدود ۲۴ وات است. با ده ساعت کار روزانه و ۳۰۰ روز فعالیت، صرفه‌جویی انرژی حدود ۷۲۰۰ کیلووات‌ساعت در سال خواهد بود.

کنترل محموله

کد، رنگ نور، لومن، ابعاد، ورودی برق، ضمانت و نسخه دیتاشیت چند نمونه از هر کارتن بررسی شوند. در پروژه، ترکیب کد ۳۶۴ و ۳۶۵ یا رنگ‌های متفاوت می‌تواند سطح نور و ظاهر ناهمگون ایجاد کند. نمونه مرجع در انبار نگهداری شود.

قطعات ذخیره

دو تا پنج درصد لامپ FPL LED از همان کد و رنگ برای تعمیر آینده نگهداری شود. اگر مدل Ext درایور جدا دارد، تعدادی درایور سازگار نیز تهیه گردد. برچسب محل استفاده و تاریخ نصب روی موجودی ذخیره ثبت شود.

مدیریت پسماند فلورسنت

لامپ‌های قدیمی نباید شکسته یا همراه نخاله ساختمانی حمل شوند. در بسته‌بندی مناسب جمع‌آوری و به مسیر مجاز پسماندهای حاوی جیوه تحویل داده شوند. این موضوع در بیمارستان، مدرسه و سازمان بزرگ باید در قرارداد پیمانکار نوشته شود.

صورت‌جلسه تبدیل

برای هر تیپ چراغ، نقشه تبدیل، کد لامپ FPL LED، نحوه حذف بالاست، برچسب هشدار، نتیجه تست ارت و مقدار لوکس در صورت‌جلسه ثبت شود. این اطلاعات از نصب محصول ناسازگار در تعمیرات آینده جلوگیری می‌کند.

اشتباهات رایج هنگام تعویض FPL فلورسنت با LED

خرید بر اساس شکل ظاهری

شباهت طول و فرم به معنی سازگاری نیست. لامپ FPL LED ممکن است پایه 2G11، ورودی سیم‌دار، بالاست‌سازگار یا مستقیم‌برق باشد. برچسب و نقشه باید پیش از خرید خوانده شوند.

باقی گذاشتن بالاست در مدل مستقیم‌برق

این اشتباه می‌تواند باعث چشمک، نور کم، گرمای اضافی یا خرابی شود. مدل‌های ۱۶ وات شاه‌چراغ مستقیم ۲۳۰ ولت هستند و ترانس قدیمی باید حذف شود.

اتصال فاز و نول بر اساس حدس پین‌ها

پین‌بندی لامپ FPL LED میان برندها متفاوت است. حتی دو مدل با پایه مشابه ممکن است ورودی متفاوتی داشته باشند. فقط نقشه همان محصول معتبر است.

فرض اینکه ۱۶ وات همیشه جایگزین ۳۶ وات است

لومن و تعداد لامپ‌های قاب باید بررسی شوند. ۱۶ وات Ext با ۱۶۰۰ لومن برای برخی فضاها مناسب است، ولی در قاب دو‌لامپه یا سقف بلند ممکن است نور کافی نباشد.

استفاده از سیم‌های فرسوده

حذف بالاست بدون تعویض سیم خشک و سوکت سوخته، خطر را باقی می‌گذارد. بازسازی باید همه اجزای داخل قاب را بررسی کند، نه فقط منبع نور را.

قرار دادن درایور آزاد داخل قاب

درایور Ext باید ثابت، عایق و دور از بخش داغ باشد. رها کردن آن روی سیم‌ها یا چسباندن به دیفیوزر می‌تواند گرما، صدا و خرابی ایجاد کند.

عدم برچسب‌گذاری قاب

قاب مستقیم‌برق بدون برچسب ممکن است بعدها با لامپ فلورسنت یا لامپ FPL LED ناسازگار استفاده شود. برچسب واضح بخشی از ایمنی تبدیل است.

نادیده گرفتن IP

مدل‌های IP30 و IP40 برای فضای داخلی‌اند. نصب در محیط مرطوب، قابل شست‌وشو یا پرگردوغبار نیازمند چراغ مناسب‌تری است.

ترکیب رنگ نور

آفتابی، طبیعی و مهتابی در یک راهرو یا اتاق ظاهر نامنظم ایجاد می‌کنند. در سفارش عمده، کد رنگ و سری تولید یکسان انتخاب شود.

عدم اندازه‌گیری نور

چشم به‌سرعت با نور تطبیق پیدا می‌کند و ارزیابی دقیق دشوار است. در اداره، کلاس و درمانگاه، مقدار لوکس و یکنواختی پس از نصب نمونه اندازه‌گیری شود.

راهنمای انتخاب سریع لامپ FPL LED

اگر قاب سالم و نور بیشتر می‌خواهید

مدل Ext کد ۳۶۵ با ۱۶۰۰ لومن و CRI بالاتر از ۸۰ انتخاب مناسب‌تری است. فضای درایور و ابعاد ۴۱۰ میلی‌متری کنترل شوند.

اگر هزینه و سادگی مهم‌تر است

مدل DOB کد ۳۶۴ با حدود ۱۳۰۰ لومن و مدار روی برد برای روشنایی عمومی سبک قابل بررسی است. برای محیط حساس به رنگ، محدودیت CRI در نظر گرفته شود.

اگر بالاست باید باقی بماند

مدل‌های شاه‌چراغ انتخاب مستقیم برای این حالت نیستند. یک لامپ FPL LED با پایه 2G11 و سازگاری رسمی با مدل بالاست موجود لازم است. فهرست سازگاری سازنده باید بررسی شود.

اگر قاب فرسوده است

به‌جای بازسازی، براکت یکپارچه یا پنل جدید انتخاب شود. هزینه تعمیر قاب فرسوده، سیم‌کشی و ظاهر نامناسب می‌تواند از خرید چراغ کامل بیشتر شود.

اگر محیط مرطوب است

IP30 و IP40 کافی نیستند. براکت ضدآب یا چراغ با درجه حفاظت متناسب انتخاب شود. قاب قدیمی بدون واشر و گلند برای محیط شست‌وشو مناسب نیست.

اگر پروژه صدها چراغ دارد

هر تیپ قاب با نمونه واقعی آزمایش، زمان نصب ثبت و دوره بازگشت محاسبه شود. خرید عمده لامپ FPL LED پس از تأیید نمونه و مشخصات کتبی انجام گردد.

سوالات متداول درباره لامپ FPL LED

جمع‌بندی کامل

لامپ FPL LED راهکاری برای نوسازی قاب‌های فلورسنت قدیمی است، اما همه مدل‌ها روش نصب یکسانی ندارند. پایه 2G11 فقط شکل اتصال مکانیکی را نشان می‌دهد و مشخص نمی‌کند لامپ با بالاست کار می‌کند یا برق مستقیم می‌خواهد. پیش از خرید باید نوع پایه، ابعاد، مدل بالاست و نقشه محصول بررسی شود.

در مدل مستقیم‌برق، بالاست و قطعات اضافی از مدار خارج می‌شوند. مدل سازگار با ECG فقط با بالاست‌های تأییدشده کار می‌کند. مدل‌های ۱۶ وات شاه‌چراغ با ورودی ۲۳۰ ولت طراحی شده‌اند و طبق صفحات رسمی، ترانس قدیمی باید حذف شود.

کد ۳۶۴ ساختار DOB، حدود ۱۳۰۰ لومن، IP40 و طراحی اقتصادی دارد. کد ۳۶۵ ساختار Ext، ۱۶۰۰ لومن، CRI بالاتر از ۸۰ و رده انرژی A+ ارائه می‌کند. برای محیط اداری، فروشگاهی و فضایی که کیفیت رنگ اهمیت دارد، Ext انتخاب قوی‌تری است.

توان جایگزین باید با لومن و تعداد لامپ‌های قبلی مقایسه شود. لامپ FPL LED ۱۶ وات می‌تواند جایگزین اولیه FPL فلورسنت ۳۶ وات باشد، اما در قاب دو‌لامپه، سقف بلند یا فضای پرنور باید تعداد و لوکس کنترل شود.

اگر قاب فلزی سالم و سیم‌کشی قابل بازسازی است، حفظ آن هزینه را کاهش می‌دهد. اگر قاب زنگ‌زده، دیفیوزر شکسته یا سیم‌ها فرسوده‌اند، براکت یکپارچه LED انتخاب ایمن‌تر است. در پروژه B2B، نمونه نصب، محاسبه هزینه واقعی، برچسب تبدیل و نگهداری قطعه ذخیره ضروری‌اند.
