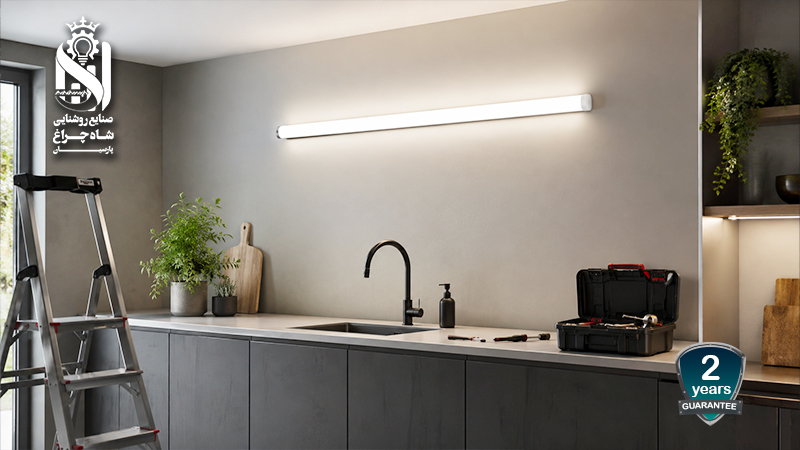

آموزش نصب مهتابی ال ای دی روی دیوار
نصب مهتابی ال ای دی روی دیوار یکی از روش های رایج و کاربردی برای ایجاد روشنایی در منازل، مغازه ها و دفاتر کاری است. با توجه به مصرف پایین انرژی و طول عمر بالا، مهتابی های LED جایگزین مناسبی برای مهتابی های فلورسنت قدیمی شده اند. در این مقاله قصد داریم آموزش مرحله به مرحله نصب مهتابی ال ای دی دیواری را ارائه دهیم. این کار با داشتن ابزارهای ساده ای مانند دریل، پیچ و رولپلاک، فازمتر، دستکش و کفش عایق و رعایت نکات ایمنی، به راحتی توسط افراد نیمه ماهر نیز قابل انجام است.

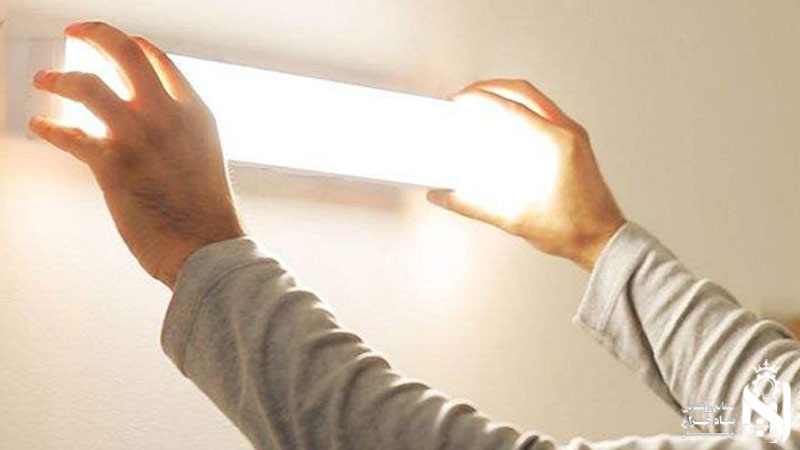

ابزار و وسایل مورد نیاز برای نصب مهتابی LED
برای نصب براکت مهتابی ال ای دی روی دیوار، به ابزارهای زیر نیاز دارید:
- دریل و مته مناسب
- پیچ و رول پلاک
- پیچ گوشتی
- متر و مداد یا مارکر
- چسب برق
- فازمتر
- نردبان یا چهارپایه محکم
- سیم برق (در صورت نیاز به افزایش طول)
در صورتی که هر کدام از این ابزارها را نیاز دارید، بهتر است به فروشگاه های معتبر از جمله صنایع روشنایی در کرمان مراجعه نموده و نسبت به تهیه انواع محصولات روشنایی اقدام نمایید.

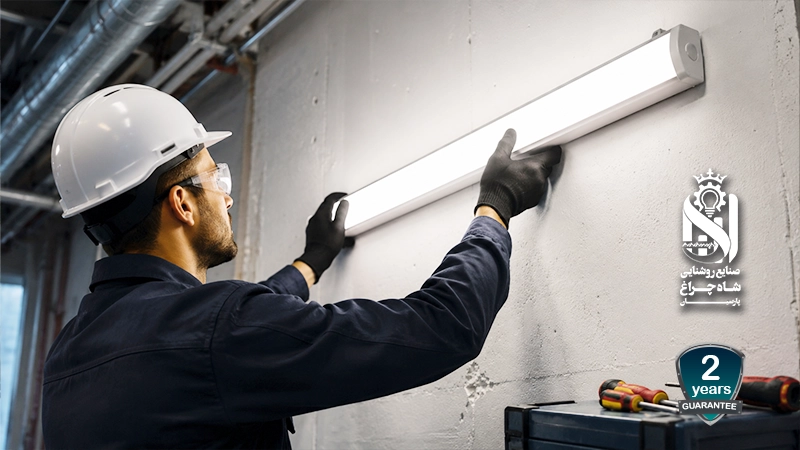

نحوه نصب مهتابی ال ای دی روی دیوار
برای نصب و راه اندازی چراغ مهتابی ال ای دی، به متخصص برقکار نیاز است. اما اگر می خواهید بدون نیاز به نصاب خودتان این کار را انجام دهید، در این بخش آموزش ساده نصب مهتابی های LED دیواری را برای مبتدی ها ارائه می دهیم.
مقاله مرتبط : راهنمای جامع خرید براکت 60 و 80 سانتی | کمترین قیمت با ضمانت دو ساله

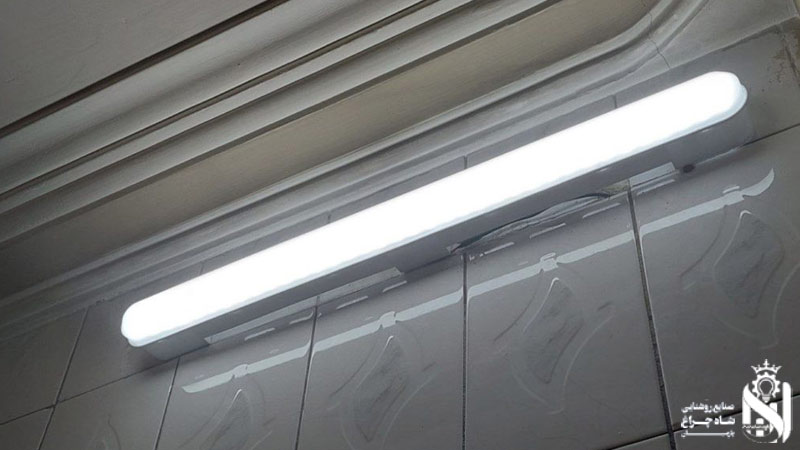

مراحل نصب مهتابی ال ای دی
مراحل نصب چراغ مهتابی ال ای دی روی دیوار به شرح زیر است:
1. قطع برق
ابتدا جهت حفظ ایمنی خود و جلوگیری از برق گرفتگی، برق را به طور کامل قطع نمایید.
2. انتخاب محل مناسب روی دیوار
دیواری را برای نصب مهتابی انتخاب کنید که علاوه بر دسترسی داشتن به برق، برای روشن کردن محیط موردنظر، بهترین مکان باشد.
3. آماده کردن محل نصب
بعد از انتخاب مکان نصب، با کمک متر و مداد، نقاط لازم را جهت سوراخ کردن دیوار برای نصب براکت های ال ای دی مانند لامپ ۱۶ وات اف پی ال شاه چراغ علامت گذاری کنید.
4. سوراخ کردن دیوار
در نقاطی که علامت زده اید، با دریل و مته سوراخ های لازم را ایجاد کرده و رول پلاک ها را داخل آنها قرار دهید.
5. نصب پایه چراغ مهتابی
پایه مهتابی را با پیچ به دیوار محکم کنید.
6. سیم کشی
سیم های فاز و نول را به پایه چراغ مهتابی وصل کنید. به اندازه نیم سانتی متر سر سیم ها را لخت کنید و از چسب برق برای ایمنی بیشتر استفاده کنید.
7. نصب مهتابی LED روی پایه
مهتابی را روی پایه نصب و محکم کنید.
8. وصل کردن برق
اکنون برق را وصل و بررسی کنید که مهتابی به درستی نصب شده باشد.
نحوه سیم کشی مهتابی ال ای دی بدون ترانس
مهتابی های LED بدون ترانس به صورت مستقیم به برق AC متصل میشوند و بالاست یا ترانس چراغهای فلورسنت را دور میزنند. قبل از اقدام، شناسایی نوع لامپ یا مهتابی و حصول اطمینان از تطابق با استانداردهای ایمنی الزامی است چرا که نصب ناصحیح میتواند خطر آتشسوزی، برقگرفتگی یا آسیب به لامپ ایجاد کند. در ادامه نحوه سیم کشی مهتابی ال ای دی بدون ترانس را مرحله به مرحله آموزش داده ایم.
لیست ابزار و تجهیزات موردنیاز
- مهتابی LED Direct-AC که برای نصب بدون بالاست تایید شده
- پیچگوشتی، سیمچین، سیم لخت کن، آچار و انبر
- مولتیمتر یا فازمتر
- سیمهای مناسب استاندارد و ترمینال یا بست پیچی با سرسوکت ایمن
- نوار عایق مقاوم، درپوش ها و بست های کابل
- جفت دستکش عایق و عینک ایمنی
- فیوز یا مدارشکن مناسب (در صورت نیاز)
مراحل سیم کشی مهتابی ال ای دی بدون ترانس
- قبل از هر کاری، با مولتی متر یا فازمتر مطمئن شوید که ولتاژ وجود ندارد. محل کار خشک، روشن و بدون دسترسی کودکان یا افراد غیرمجاز باشد.
- مطمئن شوید سیمها سالم، عایقبندی مناسب و شبکه زمین برقرار است. اگر نصب در ارتفاع انجام میشود، از داربست یا نردبان ایمن استفاده کنید.
- کلید اصلی یا فیوز مربوطه را قطع کنید و با مولتیمتر مطمئن شوید فاز و نول غیرفعالاند.
- باز کردن قاب یا بدنه مهتابی قدیمی و حذف بالاست (در صورت وجود)
- اگر چراغ قبلی فلورسنت داشته و بالاست داخل چراغ است، بالاست باید کاملا جدا شود. (این مرحله باید توسط فرد متخصص انجام شود زیرا برخی بالاستها خازن دارند.)
- سیمهای بالاست را از مدار خارج کرده و محل اتصال را تمیز کنید.
- مسیر سیمکشی را طوری آماده کنید که فاز (L) و نول (N) مستقیما به دو سر مهتابی جدید برسند. (برخی مهتابیها نیاز به اتصال فاز و نول به بخشهای مشخصی از سرسوکت دارند.)
- سیمهای اضافی یا قطعات بالاست حذفشده را ایمن ببندید و عایق کنید.
- فاز (L) را به ترمینال مشخص فاز مهتابی و نول (N) را به ترمینال مشخص نول متصل کنید. اگر مهتابی دارای سیم زمین (PE) است، آن را به ارت متصل کنید.
- پس از اتصال، قبل از روشنکردن مدار، دوباره تمامی اتصالات را بررسی و محکم کنید. از نبود اتصال کوتاه بین فاز و نول اطمینان حاصل کنید.
- مدار را دوباره وصل کنید و با احتیاط مهتابی را روشن کنید. اگر لامپ روشن نشد یا صدای غیرطبیعی یا جرقه مشاهده شد، فورا برق را قطع کنید و بررسی کنید.
- با مولتیمتر ولتاژ ورودی را تأیید کنید و اطمینان پیدا کنید که در محدوده توصیهشده سازنده است.
- قاب را ببندید، تمامی پیچها و درپوشها را سفت کنید و مسیر سیمها را با بستها مرتب نمایید.
نحوه تعویض لامپ مهتابی ال ای دی
اگر لامپ مهتابی LED شما روشن نمی شود، نور آن کم شده یا گاهی چشمک می زند، وقت آن رسیده که آن را تعویض کنید. خوشبختانه تعویض مهتابی LED کار دشواری نیست، اما رعایت نکات ایمنی و اجرای مراحل آن به ترتیب اهمیت زیادی دارد تا از برق گرفتگی یا آسیب به سوکتها جلوگیری شود. در ادامه مراحل تعویض را به صورت مرحله به مرحله آموزش می دهیم.
ابزار و وسایل مورد نیاز
- لامپ مهتابی LED جدید با طول و وات مشابه مدل قبلی
- فازمتر یا مولتی متر برای اطمینان از قطع برق
- دستکش عایق و عینک ایمنی
- چهارپایه یا نردبان محکم
- در صورت نیاز پیچگوشتی برای باز کردن قاب
مراحل تعویض مهتابی LED
- ابتدا کلید برق مربوط به چراغ را خاموش کرده و در صورت امکان فیوز اصلی آن مدار را قطع کنید. سپس با فازمتر یا مولتیمتر مطمئن شوید که جریان برق قطع شده است.
- اگر مهتابی قبلاً روشن بوده، اجازه دهید چند دقیقه بگذرد تا حرارت باقیمانده کاهش یابد. لمس مهتابی داغ میتواند باعث سوختگی سطحی یا شکستن شیشه شود.
- روی چهارپایه ایمن بایستید و با یک دست مهتابی را از وسط نگه دارید.
- لوله مهتابی را به آرامی ۹۰ درجه بچرخانید تا پایهها از محل شیار سوکت آزاد شوند.
- سپس لامپ را به سمت خود بیرون بکشید و از قاب خارج کنید.
- در صورت وجود قاب یا طلق محافظ، ابتدا آن را جدا کنید.
- قبل از نصب لامپ جدید، وضعیت سوکتها را بررسی کنید؛ اگر آثار زنگزدگی، سوختگی یا ذوبشدگی مشاهده کردید، سوکت را تعویض کنید.
- در مدلهای بدون ترانس، فاز و نول معمولا در یک سمت قرار دارند. مطمئن شوید که سیمها شل یا جدا نشده اند.
- با مولتیمتر میتوانید وجود برق در سوکت را تست کنید.
- پایههای لامپ LED جدید را درون شیار سوکت قرار دهید.
- لامپ را به آرامی بچرخانید تا در جای خود قفل شود.
- مطمئن شوید دو سر لامپ کاملا درون سوکت قرار گرفته و حرکت اضافی ندارد.
- پس از اطمینان از نصب درست، برق را وصل کنید و کلید را بزنید.
- اگر لامپ روشن شد و نور یکنواخت داشت، نصب موفق بوده است.
- در صورت خاموش ماندن لامپ، دوباره قطبیت فاز و نول را بررسی کنید یا لامپ را روی سوکت دیگر تست نمایید.

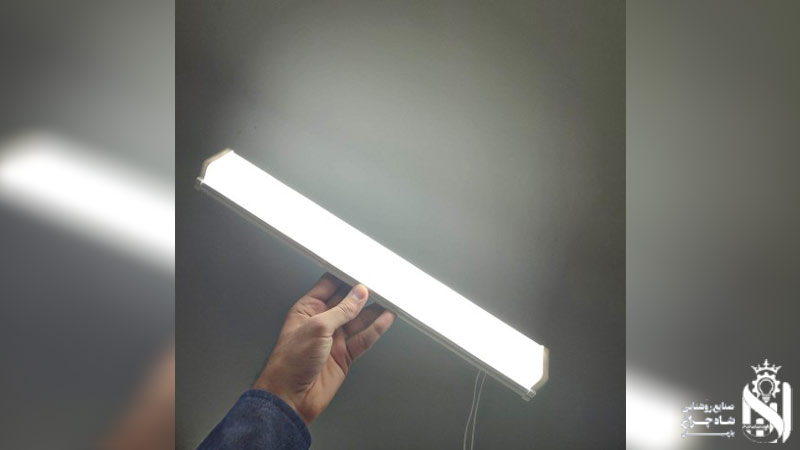

نکات ایمنی زمان نصب مهتابی ال ای دی
- حتماً پیش از شروع، برق را از جعبه فیوز قطع کنید.
- اگر در برقکاری مهارتی ندارید، حتما از یک برقکار ماهر و متخصص کمک بگیرید.
- در صورت نصب در مکان های مرطوب مانند سرویس بهداشتی یا حمام، از مدل های ضدآب استفاده کنید.
- پیچ ها را به اندازه کافی محکم ببندید تا مهتابی نیفتد.
- از سیم و کابل مناسب با ضخامت کافی استفاده کنید.
- بعد از نصب چراغ براکت LED از لخت نبودن سیم ها مطمئن شوید.
بررسی مشکلات رایج هنگام نصب مهتابی دیواری
اگرچه نصب مهتابی الایدی روی دیوار در ظاهر کار سادهای به نظر میرسد، بیتوجهی به اصول سیمکشی، انتخاب محل مناسب و نحوه نصب براکتها میتواند باعث روشن نشدن چراغ، چشمکزدن مهتابی، اتصالی برق یا حتی سقوط چراغ از روی دیوار شود. مهمترین مشکلاتی که هنگام نصب براکت LED دیواری ممکن است با آنها مواجه شوید عبارتاند از:
-
اتصال اشتباه سیم فاز و نول:
اشتباه در سیمکشی مهتابی LED یا قرار نگرفتن کامل سیمها داخل ترمینال میتواند باعث روشن نشدن چراغ، عملکرد ناپایدار، چشمکزدن یا ایجاد اتصال کوتاه شود. پیش از اتصال سیمها، برق را از فیوز اصلی قطع کرده و با فازمتر یا مولتیمتر از نبود ولتاژ مطمئن شوید.
-
شل بودن اتصالات الکتریکی:
اتصال ضعیف سیمها ممکن است بهمرور باعث داغ شدن ترمینال، قطع و وصل شدن نور، تغییر رنگ سیمها و آسیب دیدن درایور مهتابی شود. سیمها باید داخل ترمینال استاندارد محکم شوند و هیچ قسمت مسی بدون عایق در دسترس باقی نماند.
-
عایقکاری نامناسب سیمها:
استفاده غیراصولی از چسب برق یا رها کردن سیمهای لخت، احتمال برقگرفتگی و اتصال کوتاه را افزایش میدهد. بهتر است برای سربندی سیمها از ترمینال، کانکتور استاندارد یا روکش حرارتی استفاده شود و تنها به پیچاندن سیمها و چسب برق اکتفا نشود.
-
شکستن بدنه یا دیفیوزر مهتابی:
هنگام نصب چراغ خطی روکار، فشار مستقیم روی دیفیوزر میتواند باعث ترکخوردگی، شکستگی یا تغییر شکل آن شود. مهتابی را از قسمت بدنه نگه دارید و برای جا زدن آن داخل کلیپسها، فشار را بهصورت یکنواخت وارد کنید.
-
نصب نادرست پایهها و براکتها:
فاصله نامناسب بین کلیپسها، استفاده از پیچ و رولپلاک ضعیف یا نصب روی سطح سست ممکن است باعث کج شدن یا افتادن مهتابی شود. محل سوراخها باید با متر و تراز مشخص شده و نوع رولپلاک متناسب با دیوار گچی، آجری، بتنی یا کناف انتخاب شود.
-
تراز نبودن مهتابی روی دیوار:
علامتگذاری عجولانه باعث میشود چراغ پس از نصب کج دیده شود. پیش از سوراخکاری، فاصله پایهها را اندازهگیری کرده و خط نصب را با تراز کنترل کنید.
-
اشتباه در تعویض مهتابی قدیمی با LED:
در برخی قابهای فلورسنت قدیمی، بالاست و استارتر وجود دارد. هنگام تبدیل مهتابی قدیمی به الایدی، سیمکشی باید دقیقاً مطابق نقشه محصول اصلاح شود؛ باقی ماندن تجهیزات قدیمی یا اتصال اشتباه ممکن است به لامپ LED آسیب برساند.
-
انتخاب چراغ نامناسب برای محیط مرطوب:
برای نصب مهتابی در حمام، پارکینگ، زیرزمین یا فضای نیمهباز باید درجه حفاظت چراغ و مقاومت آن در برابر رطوبت و گردوغبار بررسی شود. استفاده از مهتابی معمولی در محیط مرطوب میتواند عمر چراغ را کاهش دهد و خطرات الکتریکی ایجاد کند.
پس از پایان نصب، مهتابی را از نظر محکم بودن روی پایهها، یکنواختی نور، صدای غیرعادی، چشمکزدن و گرم شدن بیش از حد بررسی کنید. در صورت مشاهده بوی سوختگی، جرقه، قطع و وصل شدن نور یا داغ شدن محل اتصال، بلافاصله برق را قطع کرده و سیمکشی را بررسی کنید.
جمعبندی؛ طریقه نصب مهتابی الایدی روی دیوار چگونه است؟
برای نصب مهتابی LED دیواری ابتدا ابزارهای موردنیاز مانند دریل، متر، تراز، پیچ و رولپلاک، فازمتر و تجهیزات عایقکاری را آماده کنید. سپس برق مدار را از فیوز اصلی قطع کرده و محل مناسب نصب را با توجه به ارتفاع، زاویه تابش نور و محل عبور سیمها مشخص کنید. در مرحله بعد، جای پایهها یا کلیپسهای مهتابی را علامتگذاری کرده، براکتها را با پیچ و رولپلاک مناسب روی دیوار محکم کنید و سیم فاز، نول و در صورت وجود سیم ارت را مطابق نقشه نصب محصول به ترمینال چراغ متصل نمایید. پس از عایقکاری کامل اتصالات، بدنه مهتابی را بدون وارد کردن فشار به دیفیوزر روی پایهها قرار داده و از محکم و تراز بودن آن مطمئن شوید.
در پایان، برق را وصل کرده و عملکرد چراغ را از نظر روشن شدن سریع، نور یکنواخت، نداشتن چشمک یا صدای غیرعادی بررسی کنید. چنانچه تجربه کافی در برقکاری ساختمان، سیمکشی مهتابی الایدی یا تعویض مهتابی فلورسنت با LED ندارید، بهتر است نصب را به برقکار متخصص بسپارید. همچنین برای انتخاب مهتابی دیواری مناسب، تعیین توان و ابعاد چراغ و دریافت راهنمای نصب محصولات روشنایی میتوانید از مشاوره تخصصی مجموعه شاه چراغ استفاده کنید.
سوالات متداول در مورد نصب مهتابی ال ای دی روی دیوار
چرا مهتابی های ال ای دی محبوب هستند؟
استفاده از مهتابی ال ای دی به دلیل مصرف انرژی پایین، طول عمر بالا، نور یکنواخت و نصب آسان روی دیوار، بسیار محبوب است.
مزایا و معایب نصب مهتابی روی دیوار به جای سقف چیست؟
نصب مهتابی روی دیوار باعث نوردهی متمرکز، نصب آسان و دسترسی راحت تر برای تعمیر می شود، اما نسبت به نصب سقفی ممکن است نور کمتری در کل فضا پخش شود.
مهتابی ال ای دی بهتر است روی دیوار نصب شود یا سقف؟
بستگی به کاربری فضا دارد. اگر می خواهید محیط پر نور شود، نصب روی سقف بهتر است؛ اما برای نور موضعی یا تزیینی، دیوار گزینه مناسبی است.
بهترین محل برای نصب مهتابی LED روی دیوار کجاست؟
بهترین محل برای نصب مهتابی LED روی دیوار، نقطه ای است که نور به صورت یکنواخت در فضا پخش شود، بالای میز کار، آینه، یا مرکز دیوار در ارتفاع حدود ۱.۸ تا ۲.۲ متر از زمین، بهترین محل نصب می باشند.
چه نوع پیچ و رول پلاکی برای نصب مهتابی ال ای دی روی دیوار مناسب است؟
برای نصب مهتابی ال ای دی روی دیوار گچی یا بنتی، معمولاً پیچ های ۴ یا ۵ سانتی متری به همراه رول پلاک سایز ۶ یا ۷ مناسب هستند.
آیا می توان مهتابی را بدون دریل نصب کرد؟
بله؛ اگرچه روش استاندارد، استفاده از پیچ و رول پلاک است، اما اگر وزن مهتابی کم باشد می توانید از چسب یا گیره های مخصوص استفاده کنید.
چطور مهتابی LED را به صورت محکم روی دیوار نصب کنیم؟
برای نصب محکم مهتابی روی دیوار، پایه آن را با پیچ و رول پلاک به دیوار پیچ کنید و از تراز بودن آن مطمئن شوید.
تفاوت نصب مهتابی LED نسبت به مهتابی فلورسنت چیست؟
روش نصب مهتابی ال ای دی جدید و مهتابی های قدیمی فلورسنت، مانند یکدیگر است، با این تفاوت که سیم کشی آنها کمی با یکدیگر تفاوت دارد. مهتابی های قدیمی ترانس و استارتر داشتند، اما در مهتابی ال ای دی این دو مورد حذف شده اند.
آیا نصب مهتابی LED نیاز به ترانس دارد؟
خیر. بیشتر مدل های جدید مهتابی ها بدون نیاز به ترانس یا بالاست کار می کنند.
طریقه نصب مهتابی چهارتایی چه تفاوتی با انواع دیگر دارد؟
در مهتابی های چهارتایی، برخلاف مدلهای تکی یا دوتایی، سیمکشی به صورت موازی انجام می شود تا هر چهار لامپ به طور مستقل از برق تغذیه شوند. این روش باعث می شود در صورت سوختن یک لامپ، بقیه همچنان روشن بمانند. همچنین در نصب مهتابی های چندتایی باید از سیم با سطح مقطع مناسب و اتصالات ایمن استفاده شود تا از افت ولتاژ و گرمشدن بیش از حد جلوگیری گردد.
