آموزش و نحوه اتصال ریسه ال ای دی به برق | نصب سوکت، پین، اندکپ و راه‌انداز

پیش از یادگیری نحوه اتصال ریسه ال ای دی به برق، نوع ریسه را مشخص کنید

بزرگ‌ترین خطا در نحوه اتصال ریسه ال ای دی به برق این است که همه ریسه‌ها یکسان فرض شوند. ولتاژ روی رول، جعبه، یکسوکننده یا منبع تغذیه نوشته شده است. اگر برچسب خوانا نیست، ریسه نباید به‌صورت آزمایشی به برق شهر متصل شود. ظاهر مشابه ریسه ۲۲۰ ولت و ۲۴ ولت نمی‌تواند مبنای تشخیص باشد و استفاده از منبع نامناسب ممکن است کل مسیر را در چند ثانیه از بین ببرد.

ریسه شلنگی ۲۲۰ تا ۲۴۰ ولت

این مدل داخل روکش PVC قرار دارد و معمولاً در رول‌های بلند عرضه می‌شود. ریسه‌های شاه‌چراغ در دسته ریسه LED با ولتاژ نامی ۲۲۰ تا ۲۴۰ ولت، چیپ SMD 2835، تراکم ۱۲۰ چیپ در متر، توان ۸ وات در متر و یکسوکننده مخصوص معرفی شده‌اند. عبارت اتصال مستقیم به برق شهر به معنی حذف یکسوکننده نیست؛ برق AC باید از راه‌انداز سازگار عبور کند.

ریسه نواری ۱۲ ولت

ریسه ۱۲ ولت روی برد منعطف باریک است و معمولاً پدهای مثبت و منفی و خطوط برش کوتاه دارد. این مدل به منبع تغذیه ثابت ۱۲ ولت DC نیاز دارد. وصل کردن آن به برق ۲۲۰ ولت باعث سوختن فوری، ذوب مسیر و خطر آتش‌سوزی می‌شود. طول هر شاخه نیز به علت افت ولتاژ محدود است و برای مسیر بلند باید تزریق برق یا تقسیم شاخه انجام شود.

ریسه نواری ۲۴ ولت

روش کلی نصب مانند مدل ۱۲ ولت است، اما منبع باید خروجی ۲۴ ولت داشته باشد. مزیت اصلی، جریان کمتر در توان برابر و افت ولتاژ کمتر در مسیرهای بلندتر است. اتصال منبع ۱۲ ولت نور کافی نمی‌دهد و منبع با ولتاژ بالاتر می‌تواند LEDها و مقاومت‌های محدودکننده را آسیب بزند.

ریسه RGB و RGBW

ریسه رنگی چند مسیر دارد: مثبت مشترک و کانال‌های R، G، B و در RGBW یک مسیر سفید. این مدل بین منبع تغذیه و ریسه به کنترلر نیاز دارد. ترتیب پایه‌ها، ولتاژ و عرض کانکتور باید مطابق همان برد باشند. کانکتور چهارپین برای ریسه پنج‌پین RGBW مناسب نیست و جابه‌جایی کانال‌ها رنگ‌ها را نادرست یا بخشی را خاموش می‌کند.

ریسه آدرس‌پذیر

این مدل علاوه بر برق، خط داده و جهت فلش دارد. منبع تغذیه، کنترلر، زمین مشترک و جهت Data In باید درست باشند. اتصال خروجی داده به ورودی اشتباه باعث می‌شود بخشی یا کل ریسه روشن نشود، هرچند ولتاژ در مسیر وجود داشته باشد. در پروژه بزرگ، مسیر داده و مسیر تزریق برق جداگانه روی نقشه ثبت می‌شوند.

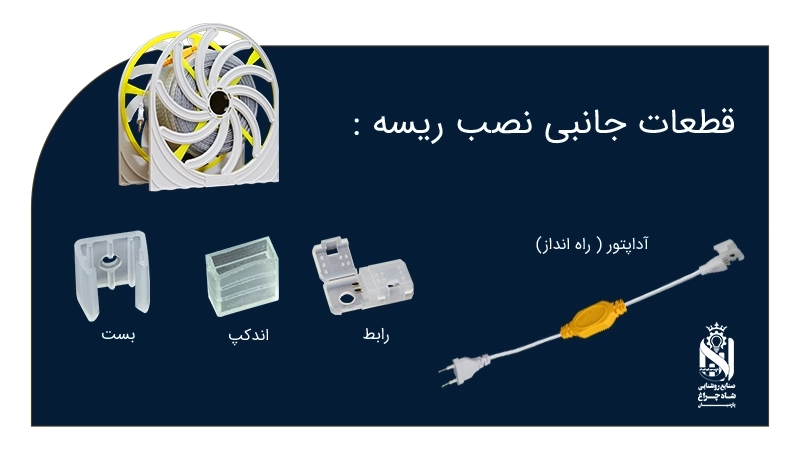

سوکت، پین، اندکپ و راه‌انداز ریسه چه هستند؟

پین اتصال ریسه

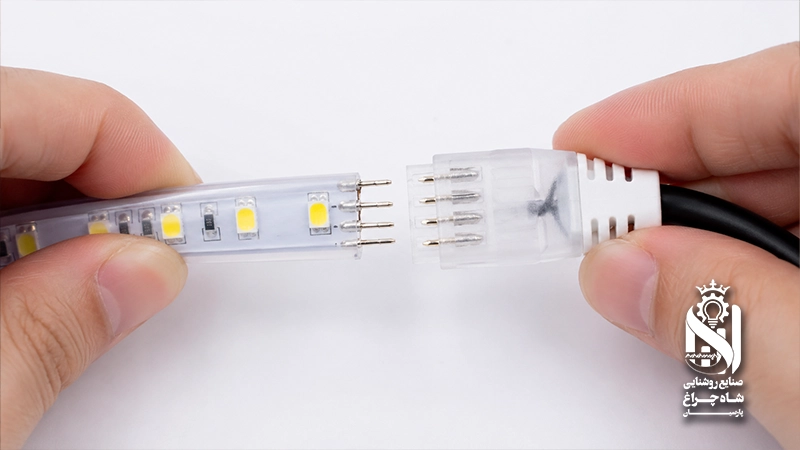

پین ریسه ال ای دی قطعه‌ای فلزی با دو سر باریک است که داخل مسیرهای رسانای ریسه شلنگی قرار می‌گیرد و ارتباط آن را با سوکت یا رابط برقرار می‌کند. پین باید مخصوص عرض، ضخامت و ساختار همان ریسه باشد. فشار دادن پین نامتناسب می‌تواند مسیر داخلی را منحرف، روکش را سوراخ یا اتصال کوتاه ایجاد کند.

سوکت یا کابل ورودی

سوکت ریسه ال ای دی یک سمت به پین ریسه و سمت دیگر به یکسوکننده و کابل برق متصل است. در نحوه اتصال ریسه ال ای دی به برق شاه‌چراغ، استفاده از قطعات اورجینال اهمیت دارد؛ زیرا ابعاد پین و محل تماس باید با ماژول داخل روکش هم‌راستا باشند. رابط ظاهراً مشابه از برند دیگر ممکن است تماس ضعیف، جرقه و گرمای موضعی ایجاد کند.

یکسوکننده یا راه‌انداز

یکسوکننده ریسه برق متناوب را برای مدار داخلی به شکل مناسب تبدیل می‌کند. این قطعه با آداپتور ۱۲ ولت تفاوت دارد و ولتاژ را به سطح ایمن پایین تبدیل نمی‌کند. خروجی آن همچنان خطرناک است و تمام بخش‌های مسیر باید عایق باقی بمانند. جریان و حداکثر طول مجاز راه‌انداز باید با همان سری محصول هماهنگ باشد.

اندکپ یا درپوش انتهایی

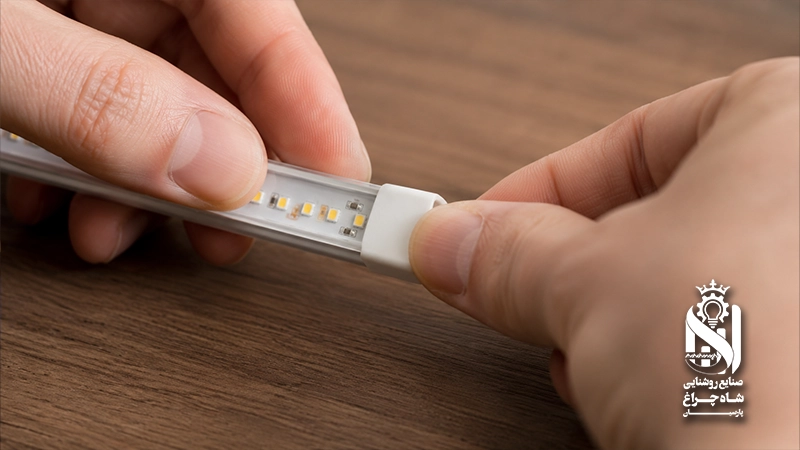

اندکپ ریسه انتهای بریده‌شده را می‌بندد تا مسیرهای داخلی لمس نشوند و آب یا گردوغبار وارد روکش نشود. در فضای مرطوب، درپوش بدون ماده آب‌بندی سازگار کافی نیست. درپوش باید تا انتها روی مقطع بنشیند، زیر کشش نباشد و پس از خشک شدن آب‌بندی دوباره بررسی شود.

رابط میانی

رابط میانی برای اتصال دو قطعه هم‌مدل استفاده می‌شود. دو پین در دو سمت رابط وارد می‌شوند و ترتیب مسیرها حفظ می‌شود. اتصال دو ریسه با ولتاژ، عرض، چیپ یا واحد برش متفاوت مجاز نیست. مقاله راهنمای ریسه رنگی شاه‌چراغ نیز استفاده از اتصالات ارائه‌شده همراه محصول را توصیه می‌کند.

بست و فلنچ متحرک

بست‌ها وزن ریسه را تحمل و مسیر آن را روی سطح ثابت می‌کنند. فلنچ متحرک در بعضی مدل‌های شاه‌چراغ به نصاب اجازه می‌دهد جای نگهدارنده را در طول مسیر تنظیم کند. بست نباید روکش را له کند یا پیچ آن وارد بدنه ریسه شود. فاصله بست‌ها بر اساس وزن، جهت نصب و شرایط باد انتخاب می‌شود.

ویدئوی رسمی نحوه اتصال ریسه ال ای دی به برق شاه‌چراغ

ویدئوی زیر از کانال رسمی صنایع روشنایی شاه‌چراغ پارسیان، نصب استاندارد ریسه رنگی و استفاده از قطعات اصلی را نمایش می‌دهد. پیش از شروع نحوه اتصال ریسه ال ای دی به برق ویدئو را کامل ببینید و قطعات موجود در جعبه همان سری را با نمونه فیلم مقایسه کنید. اگر شکل سوکت، پین یا فاصله برش متفاوت است، مشخصات روی رول و راهنمای سری تحویلی اولویت دارد.

آموزش اتصال ریسه ۲۲۰ ولت شاه‌چراغ به برق

اتصال ریسه ۲۲۰ ولت باید در حالت کاملاً بی‌برق و با قطعات همان محصول انجام شود. مراحل زیر ترتیب صحیح آماده‌سازی مکانیکی و الکتریکی را توضیح می‌دهند، اما سربندی نهایی برق شهر، انتخاب حفاظت و تست عایق وظیفه برق‌کار است. در نحوه اتصال ریسه ال ای دی به برق هیچ مرحله‌ای با ریسه زنده، پین لخت یا انتهای باز انجام نمی‌شود.

چرا ریسه نباید به‌صورت رول روشن شود؟

وقتی ریسه روی قرقره جمع است، گرما میان لایه‌ها محبوس می‌شود و PVC، LED و مسیر داخلی داغ می‌شوند. حتی تست کوتاه می‌تواند قسمت‌های میانی را آسیب بزند. ریسه فقط پس از باز شدن کامل و قرار گرفتن روی سطح مناسب روشن شود.

چرا کشیدن ریسه ممنوع است؟

کشش وزن رول را به پین، سوکت و مسیرهای داخلی منتقل می‌کند. ممکن است ریسه در ابتدا روشن شود ولی چند روز بعد اتصال باز یا یک قسمت خاموش شود. وزن مسیر عمودی با بست‌های کافی مهار می‌شود و سوکت فقط نقش اتصال الکتریکی دارد.

جعبه اتصال کجا قرار گیرد؟

جعبه باید قابل دسترس، دور از آب مستقیم و متناسب با درجه حفاظت محیط باشد. یکسوکننده و اتصال کابل داخل فضای تهویه‌دار و ثابت قرار گیرند. دفن کردن اتصال داخل گچ یا سقف بدون دریچه، تعمیر آینده را دشوار و خطر را پنهان می‌کند.

آموزش اتصال ریسه ۱۲ ولت و ۲۴ ولت به برق

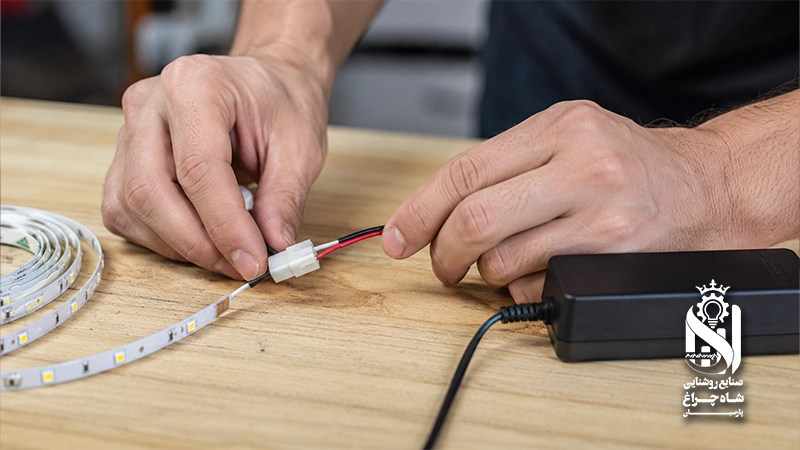

در ریسه کم‌ولتاژ، نحوه اتصال ریسه ال ای دی به برق شامل دو بخش است: اتصال برق شهر به ورودی منبع تغذیه و اتصال خروجی DC منبع به ریسه. بخش ورودی برق شهر باید در جعبه مناسب توسط برق‌کار اجرا شود. سمت خروجی با علامت V+ و V- مشخص است و باید با قطبیت چاپ‌شده روی برد هماهنگ باشد.

انتخاب ولتاژ یکسان

ریسه ۱۲ ولت فقط به خروجی ۱۲ ولت و ریسه ۲۴ ولت فقط به خروجی ۲۴ ولت وصل می‌شود. وات بیشتر منبع به معنی تحمیل توان بیشتر به ریسه نیست؛ منبع ظرفیت لازم را فراهم می‌کند. اما ولتاژ بالاتر از مقدار نامی می‌تواند قطعات را بسوزاند.

محاسبه توان منبع

وات هر متر در طول ضرب می‌شود و حداقل ۲۰ درصد حاشیه ظرفیت اضافه می‌گردد. برای ریسه ۱۰ وات در متر به طول ۶ متر، مصرف ۶۰ وات است و منبع حدود ۷۲ وات یا سایز استاندارد بالاتر انتخاب می‌شود. منبع نباید دائماً روی صد درصد ظرفیت کار کند.

اتصال خروجی منبع

سیم مثبت منبع به پد + یا V+ و سیم منفی به – یا V- متصل می‌شود. سطح مقطع کابل با جریان و طول مسیر هماهنگ باشد. کانکتور بدون لحیم باید با عرض برد و تعداد پدها یکسان باشد و چسب پشت ریسه زیر تیغه تماس قرار نگیرد.

اتصال ورودی منبع

ترمینال‌های L و N ورودی برق شهر هستند و ترمینال ارت در منبع فلزی باید به زمین حفاظتی وصل شود. این قسمت نباید باز و در دسترس بماند. منبع در فضای خشک، تهویه‌دار و قابل سرویس نصب می‌شود و روی عایق یا داخل محفظه کاملاً بسته قرار نمی‌گیرد مگر برای آن طراحی شده باشد.

تزریق برق در مسیر بلند

اگر انتهای ریسه کم‌نور یا رنگ سفید آن تغییر می‌کند، افت ولتاژ وجود دارد. کابل جدا از منبع به انتهای مسیر یا نقاط میانی کشیده می‌شود. در مسیرهای RGB و آدرس‌پذیر، زمین مشترک حفظ و ظرفیت کنترلر نیز بررسی می‌شود.

تغذیه از دو سر

در بعضی مسیرهای کم‌ولتاژ می‌توان برق را از دو سر وارد کرد تا جریان توزیع شود. هر دو سر باید از منبع هماهنگ و با قطبیت یکسان تغذیه شوند. اتصال منابع مستقل بدون طراحی می‌تواند جریان ناخواسته میان آن‌ها ایجاد کند.

اتصال ریسه RGB، RGBW و آدرس‌پذیر

ترتیب تجهیزات RGB

در نحوه اتصال ریسه ال ای دی به برق برای RGB، ترتیب معمول برق شهر، منبع تغذیه، کنترلر و سپس ریسه است. منبع باید ولتاژ و توان لازم را تأمین کند و کنترلر باید جریان همه کانال‌ها را تحمل کند. اتصال مستقیم ریسه RGB به خروجی منبع فقط یک وضعیت ثابت و غیرقابل کنترل ایجاد می‌کند و ممکن است کانال‌ها نادرست وصل شوند.

کانکتور چهارپین

علامت مثبت مشترک روی ریسه و کنترلر با یکدیگر هم‌راستا می‌شود. سپس R، G و B مطابق نوشته‌ها قرار می‌گیرند. چرخاندن کانکتور ممکن است رنگ‌ها را جابه‌جا یا مدار را اتصال کوتاه کند. قبل از بستن نهایی، یک قطعه کوتاه تست می‌شود.

RGBW و CCT

ریسه RGBW پنج مسیر و ریسه تنظیم دمای رنگ معمولاً سه یا پنج مسیر دارد. کنترلر باید همان نوع خروجی را داشته باشد. استفاده از کنترلر RGB ساده روی RGBW باعث بی‌استفاده ماندن کانال سفید یا اتصال نادرست می‌شود.

ریسه آدرس‌پذیر

علامت فلش جهت حرکت داده را نشان می‌دهد. خروجی کنترلر به DI نخستین پیکسل وصل می‌شود و DO هر بخش به DI بخش بعد می‌رود. زمین منبع و کنترلر مشترک است. در طول زیاد، برق در چند نقطه تزریق می‌شود ولی مسیر داده یک جهت مشخص دارد.

ظرفیت کنترلر

کنترلر علاوه بر ولتاژ، محدودیت آمپر هر کانال و مجموع دارد. اگر بار بیشتر باشد، آمپلی‌فایر یا تقسیم مدار لازم است. عبور جریان کل یک مسیر طولانی از کانکتور کوچک می‌تواند گرما و تغییر رنگ پلاستیک ایجاد کند.

دیمر برای ریسه تک‌رنگ

در ریسه ۱۲ و ۲۴ ولت، دیمر PWM سازگار معمولاً بین منبع و ریسه قرار می‌گیرد. در ریسه ۲۲۰ ولت فقط دیمر تأییدشده همان محصول استفاده می‌شود. مدل غیرقابل‌دیمر با دیمر معمولی ممکن است چشمک بزند یا یکسوکننده را آسیب بزند.

برش ریسه ال ای دی از کجا انجام شود؟

برش ریسه ال ای دی بخشی مستقیم از نحوه اتصال ریسه ال ای دی به برق است؛ زیرا برش اشتباه می‌تواند مسیر مثبت، منفی یا داده را قطع کند. محل مجاز روی بدنه یا برد با علامت قیچی، خط عمود یا پدهای مسی مشخص می‌شود. فاصله برش میان مدل‌ها و حتی نسخه‌های تولید یک نام تجاری می‌تواند متفاوت باشد.

عدد روی دسته‌بندی شاه‌چراغ

صفحه فعلی دسته ریسه شاه‌چراغ برای خط فنی خود فاصله برش ۲۰۰ میلی‌متر یا ۲۰ سانتی‌متر را اعلام می‌کند. بعضی صفحات قدیمی‌تر محصولات یا مطالب پیشین ممکن است اعداد دیگری نشان دهند. در نصب، علامت روی همان رول و دیتاشیت تحویلی همیشه بر عدد عمومی اولویت دارد.

برش ریسه ۱۲ و ۲۴ ولت

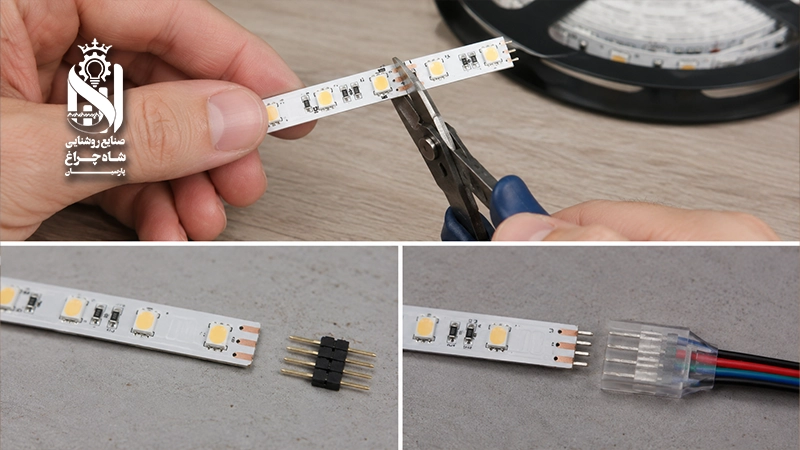

خط برش معمولاً میان دو مجموعه پد مسی قرار دارد. قیچی باید در مرکز خط حرکت کند تا هر دو قطعه پد کافی برای لحیم یا کانکتور داشته باشند. برش کج، لایه مس را جدا و اتصال کانکتور را ضعیف می‌کند.

برش ریسه ۲۲۰ ولت

واحد برش شامل تعداد بیشتری LED و اجزای مدار است. برش میان دو علامت می‌تواند کل واحد را ناقص کند. بعد از برش، انتهای استفاده‌نشده نیز باید با درپوش ایمن شود و قطعه کوتاه‌تر از حد مجاز نباید به برق وصل گردد.

ابزار مناسب

قیچی تیز، کاتر مخصوص و سطح صاف استفاده می‌شود. برش با سیم‌چین کند، اره یا ابزار گرم روکش را تغییر شکل می‌دهد. ریسه هنگام برش روی رول یا تحت کشش نباشد.

کنترل پس از برش

لبه باید صاف، مسیرها هم‌راستا و روکش بدون ترک باشد. اگر پد کنده یا مسیر جابه‌جا شده، آن قسمت برای اتصال قابل اعتماد نیست. چند سانتی‌متر صرفه‌جویی ارزش اتصال داغ و خرابی بعدی را ندارد.

چگونه دو ریسه ال ای دی را به یکدیگر وصل کنیم؟

رابط مستقیم ریسه شلنگی

دو قطعه هم‌مدل در محل برش صحیح آماده می‌شوند. پین‌های رابط به مسیرهای هر دو قطعه وارد و پوسته رابط روی اتصال قرار می‌گیرد. جهت الکتریکی و قطبیت حفظ می‌شود. اتصال با چسب برق معمولی و پین آزاد قابل قبول نیست.

رابط گوشه

برای تغییر جهت ۹۰ درجه، رابط گوشه یا کابل واسط مناسب بهتر از تا کردن تیز است. شعاع خم کمتر از حد مجاز مسیرهای داخلی را می‌شکند. در نمای ساختمان، رابط گوشه باید در برابر آب و کشش نیز محافظت شود.

کانکتور بدون لحیم ریسه نواری

درپوش کانکتور باز، برد تا محل توقف وارد و تیغه‌ها دقیقاً روی پدها قرار می‌گیرند. روکش سیلیکونی در محل تماس باید طبق دستور محصول کنار زده شود. پس از قفل کردن، با کشش ملایم پایداری اتصال بررسی می‌شود.

لحیم‌کاری

لحیم‌کاری اتصال باریک و مطمئن‌تری ایجاد می‌کند، اما دمای زیاد می‌تواند پد را جدا کند. سیم از قبل قلع‌اندود و تماس هویه کوتاه باشد. روکش حرارتی و مهار کشش روی اتصال قرار می‌گیرند. لحیم‌کاری ریسه ۲۲۰ ولت و بازسازی عایق آن کار تخصصی است.

اتصال موازی یا پشت‌سرهم

ریسه کم‌ولتاژ در پروژه بزرگ معمولاً به شاخه‌های موازی از منبع وصل می‌شود تا افت ولتاژ کم شود. اتصال پشت‌سرهم طولانی جریان را از مسیر نخست عبور می‌دهد. ظرفیت منبع و کابل اصلی باید مجموع شاخه‌ها را تحمل کند.

نصب فیزیکی ریسه روی سقف، دیوار و نما

تمیز کردن سطح

سطح باید خشک، بدون گردوغبار، چربی و پوسته رنگ باشد. چسب پشت ریسه نواری روی گچ پودری، چوب خام یا سطح مرطوب پایدار نیست. برای نصب دائمی، پروفیل یا بست مکانیکی به چسب تنها ترجیح دارد.

فاصله بست‌ها

بست‌ها باید مانع افتادگی شوند ولی روکش را له نکنند. در مسیر افقی داخلی فاصله بیشتر و در مسیر عمودی، نما یا محل باد فاصله کمتر انتخاب می‌شود. اتصال ورودی و رابط‌ها با بست مستقل از کشش آزاد می‌شوند.

پروفیل آلومینیومی

پروفیل ریسه نواری را صاف نگه می‌دارد، از ضربه محافظت و گرما را پخش می‌کند. دیفیوزر روی پروفیل نقاط LED را نرم‌تر می‌سازد. ریسه پرتوان روی سطح عایق و بدون دفع حرارت عمر کمتری خواهد داشت.

خم و پیچش

ریسه در جهت مجاز خم می‌شود و نباید حول محور خود پیچانده شود. گوشه تیز با رابط یا قوس نرم اجرا گردد. گرم کردن روکش برای خم کردن بدون دستور سازنده می‌تواند عایق را ضعیف کند.

نصب زیر کابینت

منبع تغذیه در محل خشک و قابل دسترس قرار می‌گیرد. کابل کم‌ولتاژ از لبه تیز و بخار مستقیم دور است. پروفیل با زاویه مناسب، نور را روی سطح کار می‌فرستد و مانع دیده شدن مستقیم چیپ‌ها می‌شود.

نصب در سقف کناف

دسترسی به یکسوکننده یا منبع تغذیه باید حفظ شود. قرار دادن قطعه راه‌انداز در فضای بسته و بدون دریچه تعمیر را دشوار می‌کند. ریسه ۲۲۰ ولت نباید با لبه فلزی تیز یا پیچ کناف تماس داشته باشد.

نصب در نمای ساختمان

در نما، UV، باران، تغییر دما و کشش کابل اهمیت دارند. درجه حفاظت کل سیستم با ضعیف‌ترین اتصال تعیین می‌شود. جعبه اتصال، اندکپ، رابط و کابل باید همگی مناسب فضای بیرون باشند؛ نه فقط خود ریسه.

نصب روی سطح قابل اشتعال

چوب، MDF و پارچه نیاز به بررسی دما و فاصله دارند. ریسه یا راه‌اندازی که بیش از حد گرم می‌شود نباید زیر پوشش یا داخل شیار بدون تهویه نصب شود. دستور محصول و مقررات محلی اولویت دارند.

آب‌بندی سوکت و اندکپ ریسه

آب بندی ریسه فقط چسب زدن دور بدنه نیست. آب می‌تواند از محل ورود پین، کابل، رابط یا انتهای باز وارد شود و در طول روکش حرکت کند. برای نحوه اتصال ریسه ال ای دی به برق در فضای بیرونی، تمام نقاط باز باید با قطعات هم‌خانواده و ماده درزبندی سازگار بسته شوند.

آماده‌سازی سطح

مقطع ریسه، سوکت و اندکپ خشک و تمیز باشند. رطوبت یا چربی مانع چسبندگی می‌شود. آب‌بندی روی اتصال خیس، آب را داخل محفظه حبس می‌کند و خوردگی را سریع‌تر می‌سازد.

انتخاب ماده درزبندی

سیلیکون یا چسب باید با PVC، پلی‌کربنات و دمای کار سازگار باشد. بعضی مواد اسیدی به مس یا قطعات الکترونیکی آسیب می‌زنند. محصول پیشنهادی سازنده انتخاب مطمئن‌تری است.

آب‌بندی اندکپ

مقدار کافی ماده داخل درپوش قرار می‌گیرد، سپس اندکپ بدون چرخاندن شدید تا انتها می‌نشیند. اضافه ماده پاک و زمان خشک شدن رعایت می‌شود. روشن کردن یا خم کردن اتصال پیش از خشک شدن، درز را باز می‌کند.

آب‌بندی سوکت ورودی

محل ورود ریسه به سوکت و محل خروج کابل هر دو بررسی می‌شوند. حلقه چکه در کابل مانع حرکت آب به سمت جعبه اتصال می‌شود. سوکت نباید در گودی قرار گیرد که آب در آن جمع شود.

آزمون پس از نصب

پس از خشک شدن، اتصال از نظر شکاف، لق بودن و کشش بررسی می‌شود. تست پاشش فقط مطابق درجه حفاظت و پس از قطع برق انجام می‌شود. غوطه‌وری ریسه IP64 یا IP65 مجاز نیست.

محاسبه طول مجاز، توان و یکسوکننده ریسه

توان ریسه شاه‌چراغ

دسته فعلی شاه‌چراغ توان اسمی ۸ وات در متر با تلرانس ده درصد را اعلام می‌کند. یک مسیر ۲۰ متری حدود ۱۶۰ وات و مسیر ۵۰ متری حدود ۴۰۰ وات مصرف اسمی دارد. کابل، کلید، حفاظت و یکسوکننده باید برای جریان واقعی طراحی شوند.

حداکثر طول هر یکسوکننده

در صفحه فنی دسته، حداکثر طول برای هر یکسوکننده ۵۰ متر درج شده است. این عدد مربوط به خط فعلی و قطعه سازگار است. سری قدیمی، رنگ خاص یا یکسوکننده متفاوت ممکن است محدودیت دیگری داشته باشد. برچسب راه‌انداز و دیتاشیت همان رول ملاک نهایی‌اند.

چرا طول بیشتر خطرناک است؟

افزایش طول جریان سوکت و یکسوکننده را بالا می‌برد، افت ولتاژ و گرمای اتصال را بیشتر می‌کند و ممکن است حفاظت را فعال یا قطعه را تخریب کند. راهکار، تقسیم مسیر به چند مدار مستقل است؛ نه اتصال یک رول اضافی به انتهای مسیر.

تقسیم مدارها

برای صد متر، دو مدار حداکثر پنجاه‌متری با یکسوکننده و حفاظت مستقل اجرا می‌شوند. بهتر است مدارها از نقطه مرکزی تغذیه شوند تا کابل برق کوتاه‌تر و سرویس ساده‌تر باشد. هر مدار برچسب و کلید مستقل دارد.

افت نور در انتهای مسیر

اگر انتهای ریسه کم‌نور است، طول، کیفیت اتصال و یکسوکننده بررسی می‌شوند. افزایش ولتاژ ورودی یا استفاده از راه‌انداز قوی‌تر بدون تأیید راهکار نیست. اتصال ضعیف می‌تواند قبل از افت نور، دمای خطرناک تولید کند.

محاسبه کلید و کابل

توان کل به جریان تقریبی تبدیل و سطح مقطع کابل، فیوز و کنتاکتور توسط برق‌کار انتخاب می‌شود. چند رول که هم‌زمان روشن می‌شوند ممکن است جریان راه‌اندازی قابل توجهی داشته باشند. فتوسل کوچک نباید مستقیماً بار بزرگ را قطع و وصل کند و در پروژه بزرگ از کنتاکتور استفاده می‌شود.

ویژگی‌های فنی ریسه‌های شاه‌چراغ برای نصب

دسته ریسه‌های شاه‌چراغ مشخصات فنی خط فعلی را به‌صورت یکپارچه ارائه می‌کند: چیپ SMD 2835، ولتاژ ۲۲۰ تا ۲۴۰ ولت، فرکانس ۵۰/۶۰ هرتز، توان ۸ وات در متر، ۱۲۰ چیپ در متر، حدود ۷۶۰ لومن در متر، بهره نوری ۹۵ لومن بر وات، CRI بالاتر از ۸۰، SDCM کمتر از ۵، ضریب توان ۰٫۹، IP64، کلاس عایقی II و زاویه تابش ۱۲۰ درجه.

ابعاد و ساختار خط فعلی

ابعاد تقریبی مقطع در دسته فعلی حدود ۱۱ میلی‌متر عرض و ۶ میلی‌متر ارتفاع، جنس بدنه PVC، نگهدارنده ABS و برد انعطاف‌پذیر CCL با ضخامت ۰٫۲ میلی‌متر و لایه مس ۱۲ میکرون اعلام شده است. این ابعاد برای انتخاب پین، بست و پروفیل اهمیت دارند.

فاصله برش و طول سیم

فاصله برش ۲۰۰ میلی‌متر و طول سیم اتصال حدود ۵۰۰ میلی‌متر در دسته فعلی درج شده است. چون صفحات محصول قدیمی‌تر ممکن است اعداد دیگری نشان دهند، علامت روی همان رول و برگه تحویلی برای نحوه اتصال ریسه ال ای دی به برق ملاک نهایی است.

ریسه پارسیان

ریسه رنگی LED پارسیان با تراکم ۱۲۰ چیپ، توان حدود ۸ وات در متر، نور یکنواخت، CRI بالاتر از ۸۰، تنوع رنگ و ضمانت دوساله معرفی شده است. صفحه محصول به قطعات نصب، قابلیت دیمر در نسخه مربوطه و نور بدون فلیکر اشاره می‌کند. نسخه دقیق سری باید پیش از انتخاب دیمر و فاصله برش تأیید شود.

ریسه روشنا

ریسه روشنا کد ۱۵۷۹۱ از محصولات واقعی شاه‌چراغ برای نصب خطی است. مطالب قدیمی سایت برای نسخه‌های پیشین مشخصاتی مانند فلنچ متحرک، تراکم ۱۲۰ چیپ و اتصال با آداپتور یکسوکننده را بیان می‌کنند. در خرید فعلی، برچسب رول و دیتاشیت جدید بر محتوای قدیمی اولویت دارند.

ریسه کد ۱۱۳۶

ریسه شاه‌چراغ کد ۱۱۳۶ نیز در خانواده رول‌های صد متری و نصب با متعلقات مخصوص قرار می‌گیرد. هنگام سفارش پین، سوکت و اندکپ باید کد دقیق اعلام شود تا قطعه متعلق به مدل دیگر تحویل نگردد.

ضمانت و شرط نصب استاندارد

استفاده از قطعات غیرهم‌خانواده، برش خارج از علامت، روشن کردن رول جمع‌شده، خم یا کشش بیش از حد و آب‌بندی ناقص می‌تواند عملکرد و شرایط ضمانت را تحت تأثیر قرار دهد. ویدئوی رسمی نصب باید در اختیار نصاب پروژه قرار گیرد.

مشکلات رایج بعد از اتصال ریسه به برق

ریسه اصلاً روشن نمی‌شود

برق ورودی، کلید، فیوز، جهت یکسوکننده، ورود کامل پین و سلامت واحد نخست بررسی می‌شوند. در ریسه کم‌ولتاژ، خروجی منبع و قطبیت کنترل می‌شود. تست زنده روی پین باز انجام نشود.

فقط بخشی از ریسه روشن است

برش اشتباه، اتصال میانی، مسیر داخلی یا طول بیش از حد محتمل است. مقاله روشن نشدن قسمتی از ریسه LED در صورت انتشار، عیب‌یابی تفصیلی این حالت را پوشش می‌دهد. اگر این نشانی هنوز فعال نیست، از بخش فنی دسته ریسه استفاده شود.

نور چشمک می‌زند

سوکت شل، دیمر ناسازگار، یکسوکننده نامناسب، منبع کم‌توان یا اتصال مرطوب بررسی می‌شوند. مقاله علت چشمک زدن ریسه LED با موضوع حاضر مرز جدا دارد و برای قطع و وصل نور مناسب است.

سوکت داغ می‌شود

تماس ناقص پین، جریان بیش از ظرفیت، طول زیاد، قطعه نامتناسب یا اکسیدشدگی علت‌های مهم‌اند. برق فوراً قطع و اتصال تعویض شود. افزودن چسب روی سوکت داغ مشکل تماس الکتریکی را حل نمی‌کند.

انتهای مسیر کم‌نور است

در ریسه کم‌ولتاژ افت ولتاژ، سیم نازک و طول زیاد بررسی می‌شود. در ریسه ۲۲۰ ولت طول مجاز، یکسوکننده و کیفیت رابط‌ها کنترل می‌شوند. افزایش خودسرانه ولتاژ ممنوع است.

یک رنگ RGB کار نمی‌کند

پین همان کانال، جهت کانکتور، خروجی کنترلر و مسیر روی برد بررسی می‌شوند. جابه‌جا کردن تصادفی سیم‌ها می‌تواند خروجی کنترلر را خراب کند. قطعه کوتاه سالم برای مقایسه مفید است.

اندکپ آب داده است

مدار از برق جدا و کل بخش مرطوب خارج می‌شود. خشک شدن ظاهری کافی نیست؛ خوردگی داخل روکش ممکن است ادامه داشته باشد. اندکپ، محل برش و رابط‌ها با قطعات جدید بازسازی می‌شوند.

رول پس از چند دقیقه بوی گرم می‌دهد

روشن شدن در حالت جمع، نصب روی سطح عایق، اتصال مقاومتی یا بار بیش از ظرفیت مطرح است. مدار بلافاصله قطع شود و تا یافتن علت دوباره روشن نگردد.

خرید عمده ریسه ال ای دی و کنترل نصب پروژه B2B

ثبت کد و نسخه محصول

در خرید عمده ریسه ال ای دی فقط نام رنگ و متراژ کافی نیست. کد محصول، ولتاژ، توان هر متر، فاصله برش، ابعاد مقطع، IP، نوع راه‌انداز و شماره سری روی پیش‌فاکتور درج شوند. این اطلاعات از اختلاط قطعات چند نسخه جلوگیری می‌کنند.

محاسبه متعلقات

برای هر قطعه بریده‌شده یک ورودی، یک اندکپ و تعداد بست متناسب لازم است. رابط مستقیم، رابط گوشه، جعبه اتصال، کابل و کنتاکتور نیز بر اساس نقشه محاسبه می‌شوند. خرید صد متر ریسه بدون تعداد کافی متعلقات، نصب را متوقف می‌کند.

نمونه نصب واقعی

پیش از سفارش کامل، یک مسیر با طول واقعی اجرا شود. دمای سوکت، یکنواختی نور، عملکرد اندکپ، رنگ نور و زمان نصب بررسی گردد. تست یک متر نمی‌تواند محدودیت طول و گرمای اتصال را نشان دهد.

تحویل و کنترل رول

چند رول تصادفی از نظر نوشته روی بدنه، فاصله برش، رنگ نور، تراکم، ابعاد و متعلقات با نمونه مرجع مقایسه شوند. تفاوت سری باید پیش از توزیع میان طبقات یا شعب مشخص شود.

آموزش نصاب‌ها با ویدئوی رسمی

ویدئوی رسمی شاه‌چراغ و دستور نصب همان سری در جلسه شروع کار نمایش داده شوند. یک اتصال نمونه مورد تأیید ساخته و به‌عنوان مرجع نگهداری شود. نصاب نباید قطعات برند دیگری را برای سرعت بیشتر جایگزین کند.

تقسیم رول صد متری

اگر حداکثر طول هر یکسوکننده ۵۰ متر است، رول صد متری به حداقل دو مدار مستقل تقسیم می‌شود. طول‌های واقعی، محل ورودی‌ها و شماره مدار روی نقشه ثبت می‌شوند. اتصال صد متر به یک راه‌انداز برای کاهش تعداد قطعه مجاز نیست.

ذخیره تعمیرات

چند متر از همان سری، تعدادی سوکت، پین، اندکپ و یکسوکننده برای تعمیر آینده نگهداری شوند. رنگ و ابعاد سری بعد ممکن است تفاوت داشته باشند. قطعات ذخیره با کد و تاریخ تحویل برچسب بخورند.

صورت‌جلسه تست

پس از نصب، طول هر مدار، توان، جریان، شماره راه‌انداز، وضعیت حفاظت، دمای سوکت و عکس اتصالات ثبت شوند. در پروژه نما، نتیجه آب‌بندی نیز مستند شود. این اطلاعات عیب‌یابی آینده و بررسی ضمانت را ساده می‌کنند.

شرایط ضمانت

برش خارج از علامت، اتصال با متعلقات نامرتبط، روشن کردن رول جمع‌شده و نفوذ آب ناشی از نصب می‌توانند خارج از ایراد ساخت باشند. روش نصب باید دقیقاً با راهنمای محصول و شرایط ضمانت هماهنگ باشد.

اشتباهات رایج در نحوه اتصال ریسه ال ای دی به برق

وصل کردن ریسه ۱۲ ولت به برق شهر

این خطا ریسه را فوری تخریب می‌کند. ولتاژ همیشه از روی برچسب خوانده شود. آداپتور کوچک یا ضخامت روکش معیار تشخیص نیست.

حذف یکسوکننده ریسه ۲۲۰ ولت

ریسه شلنگی مستقیم‌برق معمولاً همچنان به راه‌انداز مخصوص نیاز دارد. اتصال کابل برق بدون قطعه طراحی‌شده می‌تواند مدار را آسیب بزند و ایمنی را از بین ببرد.

برش بر اساس متر و نه علامت

رسیدن به طول دقیق معماری نباید باعث برش میان دو واحد شود. طول نهایی به نزدیک‌ترین علامت مجاز گرد و فضای باقی‌مانده در طراحی جذب می‌شود.

استفاده از پین برند دیگر

تفاوت چند میلی‌متر می‌تواند تماس را ناقص یا مسیر را سوراخ کند. کد پین، سوکت و اندکپ باید با همان ریسه تطبیق داده شود.

روشن کردن رول جمع‌شده

گرما میان لایه‌ها محبوس و ریسه از داخل آسیب می‌بیند. تست فقط پس از باز کردن کامل انجام شود.

اتکا به چسب برق برای آب‌بندی

چسب برق در گرما و رطوبت باز می‌شود و برای بازسازی IP مناسب نیست. اندکپ و ماده درزبندی سازگار لازم‌اند.

رها کردن سوکت زیر کشش

وزن ریسه یا کابل نباید روی پین باشد. بست مستقل نزدیک اتصال نصب شود.

مخفی کردن راه‌انداز بدون دسترسی

قطعه الکترونیکی نیاز به تهویه و سرویس دارد. دفن کردن آن پشت سقف بدون دریچه، تعمیر را به تخریب تبدیل می‌کند.

استفاده از دیمر نامتناسب

هر ریسه ۲۲۰ ولت دیمرپذیر نیست. مدل و راه‌انداز باید قابلیت تنظیم شدت را تأیید کنند. در ریسه کم‌ولتاژ نیز دیمر PWM با جریان کافی لازم است.

تست زنده با پین لخت

این کار خطر برق‌گرفتگی و اتصال کوتاه دارد. همه عایق‌ها و درپوش‌ها پیش از برقدار شدن کامل می‌شوند.

سوالات متداول درباره نحوه اتصال ریسه ال ای دی به برق

چک‌لیست نهایی نحوه اتصال ریسه ال ای دی به برق

ولتاژ را دوباره بخوانید

اولین کنترل در نحوه اتصال ریسه ال ای دی به برق تطبیق ولتاژ ریسه با راه‌انداز یا منبع است. هیچ اتصال آزمایشی برای تشخیص ولتاژ انجام نشود.

علامت برش را تأیید کنید

در نحوه اتصال ریسه ال ای دی به برق محل برش تعیین‌کننده سلامت واحد بعدی است. علامت روی همان رول، نه اندازه تقریبی، ملاک قرار گیرد.

قطعات هم‌خانواده استفاده کنید

پین، سوکت، یکسوکننده و اندکپ باید متعلق به همان مدل باشند. این اصل در نحوه اتصال ریسه ال ای دی به برق از داغی اتصال و لق شدن جلوگیری می‌کند.

برق را از تابلو قطع کنید

تمام مراحل نحوه اتصال ریسه ال ای دی به برق در حالت بی‌برق انجام می‌شوند. تست نهایی فقط پس از بسته شدن همه عایق‌ها صورت می‌گیرد.

ریسه را باز کنید

پیش از روشن کردن، رول کاملاً باز می‌شود. این مرحله در نحوه اتصال ریسه ال ای دی به برق برای جلوگیری از محبوس شدن گرما ضروری است.

اندکپ را جدی بگیرید

انتهای باز بخشی از مدار است. نحوه اتصال ریسه ال ای دی به برق بدون اندکپ و آب‌بندی کامل پایان‌یافته محسوب نمی‌شود.

طول مجاز را رعایت کنید

در خط فعلی شاه‌چراغ، حداکثر ۵۰ متر برای هر یکسوکننده اعلام شده است. نحوه اتصال ریسه ال ای دی به برق برای طول بیشتر با تقسیم مدار انجام می‌شود.

سوکت را از کشش آزاد کنید

بست نزدیک ورودی نصب شود تا وزن ریسه روی پین نباشد. این کار عمر اتصال در نحوه اتصال ریسه ال ای دی به برق را بیشتر می‌کند.

دمای اتصال را کنترل کنید

پس از راه‌اندازی، داغی غیرعادی، بو یا تغییر رنگ سوکت بررسی شود. در نحوه اتصال ریسه ال ای دی به برق گرمای اتصال نشانه هشدار است، نه رفتار طبیعی.

نقشه و ویدئو را تحویل نصاب دهید

برای پروژه، دیتاشیت سری و ویدئوی رسمی شاه‌چراغ همراه دستور کار باشد. نحوه اتصال ریسه ال ای دی به برق باید در همه نقاط پروژه یکسان اجرا شود.

جمع‌بندی کامل

نحوه اتصال ریسه ال ای دی به برق با تشخیص ولتاژ آغاز می‌شود. ریسه شلنگی ۲۲۰ تا ۲۴۰ ولت شاه‌چراغ با یکسوکننده، پین، سوکت و اندکپ سازگار نصب می‌شود؛ ریسه ۱۲ و ۲۴ ولت به منبع تغذیه DC هم‌ولتاژ نیاز دارد؛ و ریسه RGB یا آدرس‌پذیر علاوه بر منبع، کنترلر مناسب می‌خواهد.

در نحوه اتصال ریسه ال ای دی به برق ریسه فقط از علامت همان رول بریده می‌شود. پین دقیقاً وارد مسیرهای داخلی، سوکت بدون فلز لخت جا زده و انتهای آزاد با اندکپ بسته می‌شود. ریسه پیش از روشن شدن کامل باز و با بست‌های کافی از کشش آزاد می‌گردد. روشن کردن رول جمع‌شده، استفاده از قطعات برند دیگر و تکیه بر چسب برق برای آب‌بندی از خطاهای اصلی هستند.

دسته فعلی شاه‌چراغ مشخصاتی مانند ۸ وات در متر، ۱۲۰ چیپ SMD 2835، حدود ۷۶۰ لومن در متر، CRI بالاتر از ۸۰، IP64، کلاس عایقی II، فاصله برش ۲۰ سانتی‌متر و حداکثر ۵۰ متر برای هر یکسوکننده را اعلام می‌کند. چون نسخه‌های قدیمی ممکن است اعداد دیگری داشته باشند، نوشته روی همان رول و دیتاشیت تحویلی مرجع نهایی نحوه اتصال ریسه ال ای دی به برق هستند.

برای ریسه کم‌ولتاژ، توان منبع از حاصل طول در وات هر متر با حداقل ۲۰ درصد حاشیه محاسبه می‌شود. قطبیت مثبت و منفی، سطح مقطع کابل و افت ولتاژ کنترل می‌شوند. مسیر بلند به تزریق برق یا چند شاخه موازی نیاز دارد.

در خرید عمده ریسه ال ای دی باید همراه متراژ، تعداد یکسوکننده، سوکت، پین، اندکپ، رابط و بست نیز محاسبه شود. نمونه طول واقعی پیش از اجرای کامل تست و قطعات همان سری برای تعمیرات نگهداری شوند. اتصال نهایی برق شهر، انتخاب فیوز و تست عایق به برق‌کار سپرده شود.
