إجابة سريعة: للتجميع العام، تتراوح شدة الإضاءة بين 300 و500 لوكس، وللتجميع المتوسط، بين 500 و750 لوكس، وللأعمال الدقيقة والفحص، يمكن اعتبار 750 إلى 1000 لوكس أو أكثر نطاقًا ابتدائيًا. إضاءة خط الإنتاج يتكون عادةً من ثلاث طبقات: إضاءة علوية عامة، وإضاءة موضعية على الطاولة، وإضاءة فحص متخصصة. يجب أن توفر الإضاءة العلوية توحيدًا وتوجيهًا للضوء؛ ويجب أن يقلل استخدام مصباح خطي أو ذراع من ظلال اليد؛ كما يجب تصميم محطة مراقبة الجودة بمؤشر تجسيد لوني (CRI) وزاوية وخلفية مناسبة.
قبل تصميم الإضاءة، حدد وظيفة كل محطة.
مصابيح ذات صلة لخطوط التجميع، وطاولات العمل، والإضاءة العامة
إنارة خطية LED 14 واط HTL شاه چراغ كود 207
بانل سقفي LED آيسان 60×60 مخفي 90 واط – كود 1289
بروجكتر LED مقاوم للماء ويهان 100 واط كود 5900تجميع خشن
يتطلب وضع الأجزاء الكبيرة، وشد البراغي الحادة، ونقل المنتج إضاءة عامة معتدلة بدون ظلال.تجميع متوسط
تتطلب قراءة الرموز، والتعرف على اتجاه الأجزاء، والعمل باستخدام الأدوات اليدوية مزيدًا من السطوع والإضاءة الموضعية.تجميع دقيق
تتطلب أعمال التوصيلات الكهربائية واللحام والأجزاء الصغيرة وفحص التوصيلات إضاءة أعلى ومؤشر تجسيد لوني مناسب وتكبيرًا محتملاً.التحكم في مستوى السائل
تظهر الخدوش والضربات والطلاءات بشكل أفضل عند النظر إليها من زوايا مختلفة. فالضوء المباشر والمسطح لا يكشف العيوب دائمًا.الاختبار والتعبئة
تتطلب قراءة الشاشات والملصقات والأرقام التسلسلية ضوءًا واضحًا وغير عاكس.مسار حركة المواد
ينبغي تصميم الممرات ومناطق وصول الرافعات الشوكية وأحزمة النقل بحيث تكون منفصلة عن الطاولات ومزودة بإضاءة آمنة.

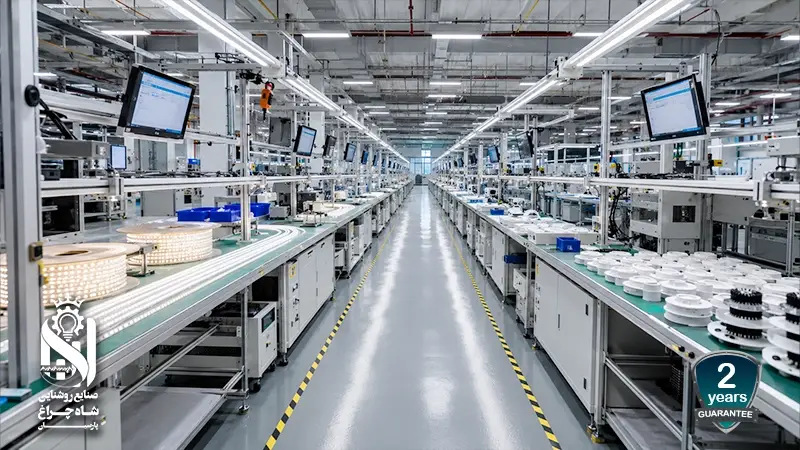

مستوى الإضاءة الأولي لخط الإنتاج والتجميع
الأشغال العامة والنقل
يمكن اعتبار حوالي 200 إلى 300 لوكس للمسار والتخزين المؤقت والأعمال الكبيرة جدًا.الجمعية العامة
تُعد شدة الإضاءة من 300 إلى 500 لوكس نقطة بداية للتشغيل العادي وقراءة المكونات الكبيرة نسبيًا.تجميع متوسط
تتراوح شدة الإضاءة من 500 إلى 750 لوكس بشكل جيد للأجزاء الصغيرة والخرائط والأجهزة الأكثر تفصيلاً.تجميع دقيق
يتطلب الأمر من 750 إلى 1000 لوكس أو أكثر للأجزاء الصغيرة جدًا والتفاوتات البصرية المحدودة.ضبط الجودة
ينبغي تحديد قيمة اللوكس حسب نوع العيب؛ في بعض الأحيان يكون اتجاه الضوء وتباينه ولونه أكثر أهمية من زيادة شدته.جدول الخرائط والوثائق
بالنسبة للرسومات الهندسية والكتابة الدقيقة، يُذكر حوالي 750 لوكس في أدلة مكان العمل.
ثلاثة مستويات رئيسية لإضاءة خط الإنتاج
إضاءة سقف عامة
توفر هذه الطبقة مسارات وحركة الأشخاص ومجال الرؤية. هدفها هو توفير إضاءة موحدة وتقليل التباين الحاد بين الطاولة والقاعة.مصباح مكتبي
يتم وضع ضوء خطي أو دعامة أو ذراع بالقرب من سطح العمل لرؤية التفاصيل وتقليل ظلال الجسم والآلة.ضوء مراقبة الجودة
للكشف عن العيب، قد يكون من الضروري استخدام ضوء مائل، أو ضوء نافذ، أو خلفية غير لامعة، أو درجة حرارة لون محددة.ضوء داخل السيارة
يتطلب هيكل الآلة والقالب ومنطقة الخدمة إضاءة مقاومة للزيت والاهتزاز والصدمات.إضاءة الطوارئ
يجب الحفاظ على إيقاف الآلة بشكل آمن، والخروج منها، والوصول إلى مفتاح التوقف الطارئ في حالة انقطاع التيار الكهربائي.

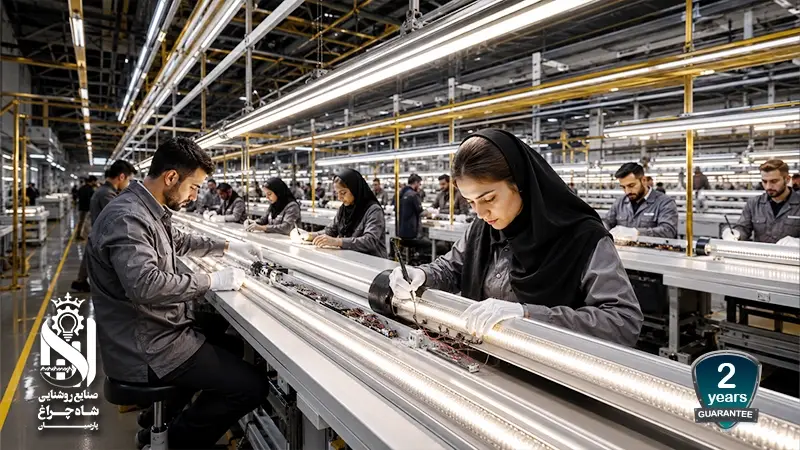

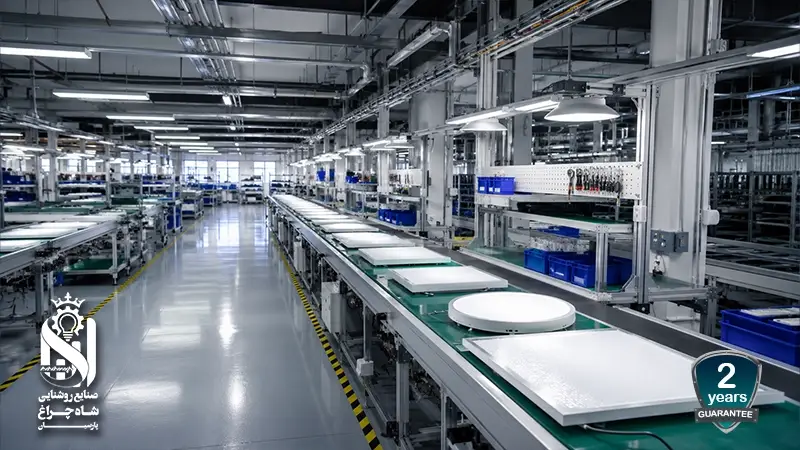

تصميم إضاءة قاعة التجمع
ترتيب متوازٍ مع خط
يجب أن يكون صف مصابيح السقف محاذياً لاتجاه الخط لتقليل تغيرات الإضاءة أثناء تحرك المنتج.تجنب ظلال اليد
يمكن تركيب الضوء الموضعي على الجانب المقابل لليد المهيمنة أو على كلا الجانبين. ويلقي الضوء الموجود خلف المشغل مباشرةً بظلاله.القدرة على التعديل
ينبغي أن يكون ارتفاع وزاوية مصباح المكتب قابلين للتعديل ليناسب مختلف الأشخاص والمنتجات، ولكن يجب ألا يتحرك مفصله بسبب الاهتزاز.لمسة نهائية غير لامعة
يعمل المشتت غير اللامع على إخفاء نقاط LED وتقليل الانعكاسات على المعدن. كما أن السطح غير اللامع للغاية قد يقلل من الكفاءة.التنسيق مع سير النقل
يجب ألا يعيق الضوء عمل المستشعر أو الذراع أو مسار إصلاح الشريط. أبقِ الكابلات بعيدة عن الأجزاء المتحركة.محطة متعددة المنتجات
لتغيير نموذج المنتج، ينبغي تصور سيناريو إضاءة متحرك أو ضوء موضعي.

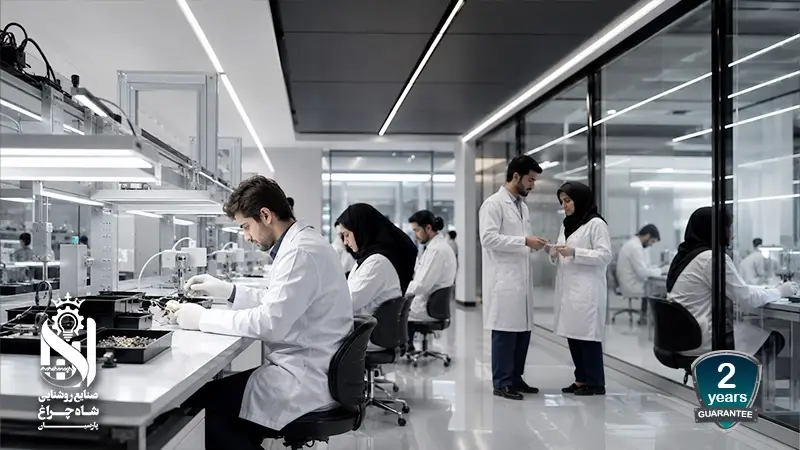

إضاءة محطة مراقبة الجودة
عيب في السطح اللامع
يُظهر الضوء المائل والخطّي الخدوش والتموجات بشكل أفضل من الضوء المباشر. يجب نمذجة الزاوية وفقًا للسطح الفعلي.التحكم في اللون
يتطلب إجراء مقارنة الألوان مؤشر تجسيد لوني عالٍ ودرجة حرارة لون مضبوطة. وينبغي الحد من ضوء النهار المحيط والمصادر الأخرى.التحكم في الأبعاد
يجب أن تكون المسطرة والفرجار والشاشة قابلة للقراءة بوضوح دون ظلال أو انعكاسات. ويُفضّل استخدام إضاءة موضعية مع موزع ضوء مناسب.الضوء المنقول
قد تكون هناك حاجة إلى طاولة إضاءة أو خلفية مضاءة للأجزاء الشفافة والأفلام والمشتتات والفتحات.خلفية
ينبغي أن يكون لون الخلفية متبايناً مع لون القطعة. اللون الرمادي المحايد مناسب لمعظم عمليات الفحص.توثيق الصور
إذا سجلت الكاميرا العيب، فيجب أن يكون الوميض ومؤشر تجسيد اللون وثبات شدة الإضاءة متسقة مع إعدادات الكاميرا.
إضاءة المكاتب والأجهزة ومنطقة الخدمة
في أقسام مراقبة الجودة، وغرف التحكم، وأماكن العمل ذات الارتفاعات السقفية العادية، يتم استخدام لوحة سقف LED يمكنها خلق إضاءة عامة موحدة؛ يجب اختيار الطاقة وعدد الألواح بناءً على أبعاد المساحة والإضاءة المطلوبة.منضدة عمل مستقلة
يجب وضع الإضاءة الخطية فوق الحافة الأمامية بحيث لا يلقي جسم المشغل بظلاله على القطعة.داخل الجهاز
اختر مصباحًا منخفض الجهد مقاومًا للزيوت والرقائق والاهتزازات. يجب حماية الوصلة والكابل من الأجزاء المتحركة.لوحة كهربائية
يتطلب قراءة أرقام الأطراف وألوان الأسلاك استخدام مصباح بروجكتر محمول أو ثابت. السلامة الكهربائية أولوية قصوى.التشغيل الآلي
يتطلب سائل التبريد ورقائق المعدن درجة حماية أعلى ومقاومة كيميائية أكبر. يجب التحكم في الانعكاس على سطح الآلة.الإصلاحات
يجب أن يكون ضوء الخدمة مستقلاً عن دائرة الجهاز لضمان رؤية آمنة بعد قطع التيار الكهربائي الرئيسي.محطة لحام
ينبغي تنسيق الضوء الأبيض مع مؤشر تجسيد اللون المناسب واستخراج الدخان؛ يجب ألا يحجب الضوء رؤية العدسة المكبرة أو المجهر.مؤشر تجسيد اللون، ودرجة حرارة اللون، والتعرف على الألوان في الإنتاج
جنرال سي آر آي
بالنسبة للتجميع النموذجي، يعتبر مؤشر تجسيد اللون (CRI) الذي يزيد عن 80 نقطة بداية جيدة.مؤشر تجسيد لوني مرتفع
في التحكم بالألوان، والأسلاك، والطباعة، والطلاء، من الأفضل التحقق من مؤشر تجسيد اللون (CRI) الذي يبلغ حوالي 90 أو أكثر، بالإضافة إلى القيم الإضافية.درجة حرارة اللون
تتراوح درجة الحرارة المثالية للبيئة الصناعية بين 4000 و 5000 كلفن. وقد يؤدي الضوء البارد جداً إلى زيادة الوهج.الاستقرار بين المحطات
قد يؤثر اختلاف لون الإضاءة بين محطتين على جودة التقييم. يجب أن تكون جميع مصابيح التحكم في اللون متطابقة.ضوء طبيعي
يختلف لون النافذة وشدتها باختلاف الأوقات. ولأغراض الفحص، يجب التحكم في الألوان الحساسة أو إزالتها.
الوميض، الأجزاء المتحركة والسلامة
تأثير الوميض
قد يتسبب الوميض في ظهور جزء دوار وكأنه بطيء أو ثابت. وهذا يشكل خطراً جسيماً بالقرب من المحركات والمراوح والآلات.اختبار حقيقي
لا يكفي مجرد القول بأنها خالية من الوميض. يلزم تقديم تقرير قياس أو اختبار حول التردد وظروف التشغيل.كاميرا خط الإنتاج
تتطلب كاميرات الرؤية الآلية وكاميرات مراقبة الجودة ضوءًا ثابتًا متزامنًا مع الغالق.سائق مشترك
لا ينبغي أن يؤدي تعطل أحد السائقين إلى توقف منطقة واسعة. يجب التحقق من التجميع والتكرار في المحطة الحرجة.الضوضاء والتداخل
قد يتسبب مُشغّل ضعيف في حدوث طنين أو تداخل مع الجهاز. يجب اختبار العينة بجوار الجهاز الفعلي.
التحكم في الإضاءة وخفض استهلاك الطاقة في قاعة التجميع
الدائرة الإقليمية
يجب أن يكون كل خط ومحطة على الدائرة منفصلين حتى لا يبقى الخط غير المتصل قيد التشغيل بدون سبب.مستشعر الوجود
وهو مناسب للتخزين على طول الخط وعلى الطرق ذات الحركة المرورية المنخفضة؛ ولا ينبغي أن يتسبب في انقطاعات مفاجئة للتيار الكهربائي في المحطة النشطة.ضوء النهار
يمكن تقليل الصف القريب من النافذة باستخدام مستشعر، ولكن يجب أن يظل سطح الطاولة ثابتًا ودون تغييرات مزعجة.مُخفت الإضاءة
قد تتطلب تغييرات المنتج ودقة العمل مستويات مختلفة من الشدة. يجب استخدام برامج التشغيل وأدوات التحكم المتوافقة فقط.مراقبة الطاقة
ينبغي تسجيل قدرة كل خط وساعات العمل لتحديد الاستهلاك الفعلي وفترة استرداد الاستثمار.جدول مهام الإنتاج الفاخر الأولي
تُستخدم الفترات الزمنية للتصميم الأولي ويتم تحديد أولوياتها حسب حجم الجزء والتباين ومعايير المصنع.| نشاط | مجموعة فاخرة أولية | ضوء إضافي | نصيحة |
|---|---|---|---|
| أعمال النقل والأشغال الشاقة | 200–300 | عادةً لا. | سلامة الطريق |
| الجمعية العامة | 300–500 | مصباح طاولة على شكل ظل | التناسق |
| تجميع متوسط | 500–750 | الإضاءة المحلية | قراءة الكود |
| تجميع دقيق | 750–1000+ | سوار أو حلقة | التحكم في الوهج. |
| التحكم في مستوى السائل | يعتمد ذلك على نوع العيب | ضوء مائل | الزاوية هي الأهم. |
| التحكم في اللون | 500–1000 | المصدر القياسي | مؤشر تجسيد اللون وتناسق الألوان |
طاولة اختيار المصابيح لخط الإنتاج
قد تتطلب كل محطة مجموعة من عدة مصابيح.| يصرف | إضاءة مقترحة | المنتج المراد مراجعته | يتحكم |
|---|---|---|---|
| إضاءة عامة | شبكة أو إضاءة خطية | موديلات 3x32 و 4x32 | فليكر ولومين |
| طاولة التجميع | قوس أو خط قريب | نموذج سطحي 3×36 | ظل اليد |
| ضبط الجودة | مصباح خاص قابل للتعديل | مصدر عالي CRI | الزاوية واللون |
| داخل السيارة | إضاءة صناعية منخفضة الجهد | نموذج I خاص | الحماية من التداخل الكهرومغناطيسي والاهتزاز |
| مستودع السكة الحديدية والخط الجانبي | ضوء عام | شبكة أو قوس | مستشعر وحالات الطوارئ |
شراء بالجملة لمصابيح خطوط الإنتاج وقاعات التجميع
مثال على محطة
يجب تنفيذ طاولة وفتحة سقف مع القطعة الفعلية، ويجب تسجيل تعليقات المشغل ووحدة الجودة.مصفوفة المهام
يجب كتابة كل محطة، ومستوى الإضاءة (لوكس)، ومؤشر تجسيد اللون (CRI)، والزاوية، ونوع الإضاءة على جدول الشراء.استقرار المنتج
يجب أن يكون رمز المصباح، وجهاز التشغيل، ودرجة حرارة اللون متطابقة في جميع أنحاء الشحنة، ويجب تخزين قطع الغيار في نفس السلسلة.شراء مباشر
يمكن للمصانع والمقاولين الصناعيين وشركات المعدات شراء المصابيح بالجملة استفسر عن الشبكة والحامل وجهاز العرض من شركة شاهشراغ.
قائمة التحقق من الاستفسار عن المشروع والشراء:
- خريطة الخطوط والمحطات
- ارتفاع الطاولة والسقف
- رفاهية لكل مهمة
- CRI و CCT
- فليكر
- الزاوية والظل
- الملكية الفكرية والمواد الكيميائية
- الإضاءة المحلية
- الدائرة والتحكم
- ملف قياس الضوء
- قطعة غيار
- عينة معتمدة
قائمة التحقق النهائية لإضاءة خط الإنتاج
فصل المهام؛ الرقابة 1
ينبغي تصنيف كل محطة بناءً على حجم القطعة ودقة العمل.قياس المستوى؛ عنصر التحكم 2
يجب تحديد الطاولة، والجزء الداخلي للجهاز، ولوحة التحكم بشكل منفصل.هدف فاخر؛ تحكم 3
ينبغي تحديد المبلغ بناءً على العمل والمعايير الحالية.إضاءة محلية؛ التحكم 4
يُستخدم للتظليل واللمسات الدقيقة بدلاً من تحسين القاعة بأكملها.الزاوية؛ التحكم 5
ينبغي فحص الإضاءة المائلة أو ثنائية الاتجاه بحثًا عن العيوب والظلال.CRI؛ التحكم 6
اختر الكمية المناسبة للسلك والطباعة واللون.CCT؛ التحكم 7
ينبغي أن تكون درجة حرارة اللون ثابتة بين المحطات.فليكر؛ التحكم 8
اختبر بجوار الأجزاء المتحركة والكاميرا.إبهار؛ تحكم 9
افحص السطح المعدني والشاشة ومجال رؤية المشغل.بروتوكول الإنترنت؛ التحكم 10
ينبغي مراعاة الزيت والغبار والنشارة والغسيل عند الاختيار.الحرارة؛ التحكم 11
ينبغي التحكم في درجة الحرارة المحيطة وتبديد الحرارة من المصباح.الاهتزاز؛ التحكم 12
يجب أن تكون القاعدة والوصلة القريبة من الجهاز متينة.كابل؛ وحدة التحكم 13
يُحفظ بعيداً عن الحركة والحرارة والحواف الحادة.حالة طوارئ؛ التحكم 14
يشمل السعر المغادرة الآمنة والتوقف والخدمة.التحكم؛ التحكم 15
يجب وضع علامات على كل دائرة كهربائية وأجهزة الاستشعار.الصيانة؛ التحكم 16
ينبغي جدولة عمليات التنظيف والاستبدال دون توقف طويل عن العمل.القياس النهائي؛ عنصر التحكم 17
يتم تسجيل مستوى الإضاءة (اللوكس)، والتجانس، والوميض بعد التثبيت.ملاحظات المشغل؛ التحكم 18
ينبغي فحص الراحة البصرية وأخطاء الإنتاج بعد العملية.مذكرة تنفيذية تكميلية 1
ينبغي تصنيف كل محطة بناءً على حجم القطعة ودقة العمل. يجب التحقق من هذه الخطوة لإضاءة خط الإنتاج من خلال القياس الفعلي أو ملف القياس الضوئي أو اختبار عينة، حيث أن ارتفاع التركيب ولون السطح والتلوث البيئي وساعات العمل قد تؤثر على النتيجة.مذكرة تنفيذية تكميلية 2
يجب تحديد الطاولة، والجزء الداخلي من الآلة، ولوحة التحكم بشكل منفصل. ينبغي تأكيد هذه الخطوة لإضاءة خط الإنتاج من خلال القياس الفعلي، أو ملف قياس الضوء، أو اختبار عينة، حيث أن ارتفاع التركيب، ولون السطح، والتلوث البيئي، وساعات العمل قد تؤثر على النتيجة.مذكرة تنفيذية تكميلية 3
ينبغي تحديد القيمة بناءً على المهمة والمعايير الحالية. يجب تأكيد هذه الخطوة لإضاءة خط الإنتاج من خلال القياس الفعلي أو ملف القياس الضوئي أو اختبار عينة، حيث أن ارتفاع التركيب ولون السطح والتلوث البيئي وساعات العمل قد تؤثر على النتيجة.مذكرة تنفيذية تكميلية 4
يُفضّل استخدام الإضاءة للتظليل والأعمال الدقيقة بدلاً من زيادة إضاءة القاعة بأكملها. يجب التأكد من هذه الخطوة في إضاءة خط الإنتاج من خلال القياس الفعلي، أو ملف قياس الإضاءة، أو اختبار عينة، حيث أن ارتفاع التركيب، ولون السطح، وتلوث البيئة، وساعات العمل قد تؤثر على النتيجة.مذكرة تنفيذية تكميلية 5
اختبر الإضاءة المائلة أو ثنائية الجانب للكشف عن العيوب والظلال. يجب تأكيد هذه الخطوة لإضاءة خط الإنتاج من خلال القياس الفعلي أو ملف القياس الضوئي أو اختبار عينة، حيث أن ارتفاع التركيب ولون السطح وتلوث البيئة وساعات التشغيل قد تؤثر على النتيجة.مذكرة تنفيذية تكميلية 6
اختر القيمة المناسبة للسلك والطباعة واللون. يجب التأكد من هذه الخطوة لإضاءة خط الإنتاج من خلال القياس الفعلي أو ملف القياس الضوئي أو اختبار عينة، حيث أن ارتفاع التركيب ولون السطح والتلوث البيئي وساعات العمل قد تؤثر على النتيجة.مذكرة تنفيذية تكميلية 7
يجب أن تكون درجة حرارة اللون متسقة بين المحطات. ينبغي التحقق من هذه الخطوة لإضاءة خط الإنتاج من خلال القياس الفعلي، أو ملف القياس الضوئي، أو اختبار عينة، حيث أن ارتفاع التركيب، ولون السطح، وتلوث البيئة المحيطة، وساعات التشغيل قد تؤثر على النتيجة.مذكرة تنفيذية تكميلية رقم 8
يُجرى الاختبار بجوار الأجزاء المتحركة والكاميرات. يجب تأكيد هذه الخطوة لإضاءة خط الإنتاج من خلال القياس الفعلي أو ملف القياس الضوئي أو اختبار عينة، حيث أن ارتفاع التركيب ولون السطح والتلوث البيئي وساعات العمل قد تؤثر على النتيجة.مذكرة تنفيذية تكميلية رقم 9
افحص سطح المعدن، وشاشة العرض، ومجال رؤية المشغل. يجب تأكيد هذه الخطوة لإضاءة خط الإنتاج من خلال القياس الفعلي، أو ملف قياس الضوء، أو اختبار عينة، حيث أن ارتفاع التركيب، ولون السطح، والتلوث البيئي، وساعات العمل قد تؤثر على النتيجة.مذكرة تنفيذية تكميلية رقم 10
ينبغي مراعاة عوامل مثل الزيت والغبار والرقائق والغسيل عند اختيار الإضاءة المناسبة. يجب تأكيد هذه الخطوة لإضاءة خط الإنتاج من خلال القياس الفعلي أو ملف قياس الضوء أو اختبار عينة، حيث أن ارتفاع التركيب ولون السطح والتلوث البيئي وساعات العمل قد تؤثر على النتيجة.مذكرة تنفيذية تكميلية رقم 11
يجب التحكم في درجة الحرارة المحيطة وتبديد حرارة المصباح. ينبغي التحقق من هذه الخطوة لإضاءة خط الإنتاج من خلال القياس الفعلي، أو ملف قياس الضوء، أو اختبار عينة، حيث أن ارتفاع التركيب، ولون السطح، وتلوث البيئة المحيطة، وساعات التشغيل قد تؤثر على النتيجة.مذكرة تنفيذية تكميلية رقم 12
يجب أن تكون القاعدة والوصلة القريبة من الآلة متينة. يجب تأكيد هذه الخطوة لإضاءة خط الإنتاج من خلال القياس الفعلي، أو ملف قياس الضوء، أو اختبار عينة، حيث أن ارتفاع التركيب، ولون السطح، والتلوث البيئي، وساعات العمل قد تؤثر على النتيجة.مذكرة تنفيذية تكميلية رقم 13
يجب حماية خط الإنتاج من الحركة والحرارة والحواف الحادة. ينبغي التأكد من هذه الخطوة المتعلقة بإضاءة خط الإنتاج من خلال القياس الفعلي أو ملف قياس الضوء أو اختبار عينة، حيث أن ارتفاع التركيب ولون السطح والتلوث البيئي وساعات العمل قد تؤثر على النتيجة.مذكرة تنفيذية تكميلية رقم 14
يجب تغطية نقاط الخروج والتوقف والخدمة الآمنة. ينبغي التحقق من هذه الخطوة لإضاءة خط الإنتاج من خلال القياس الفعلي أو ملف القياس الضوئي أو اختبار عينة، حيث أن ارتفاع التركيب ولون السطح وتلوث البيئة وساعات التشغيل يمكن أن تؤثر على النتيجة.مذكرة تنفيذية تكميلية رقم 15
يجب وضع ملصقات تعريفية على كل دائرة كهربائية ومستشعر في خط الإنتاج. ينبغي التحقق من هذه الخطوة لإضاءة خط الإنتاج من خلال القياس الفعلي، أو ملف القياس الضوئي، أو اختبار عينة، حيث أن ارتفاع التركيب، ولون السطح، والتلوث البيئي، وساعات التشغيل قد تؤثر على النتيجة.مذكرة تنفيذية تكميلية رقم 16
ينبغي التخطيط لعمليات التنظيف والاستبدال دون توقفات طويلة. يجب تأكيد هذه الخطوة لإضاءة خط الإنتاج من خلال قياسات فعلية، أو ملفات قياس ضوئي، أو اختبارات عينات، حيث أن ارتفاع التركيب، ولون السطح، والتلوث البيئي، وساعات التشغيل قد تؤثر على النتيجة.مذكرة تنفيذية تكميلية رقم 17
يجب تسجيل مستوى الإضاءة (اللوكس)، والتجانس، والوميض بعد التركيب. ينبغي تأكيد هذه الخطوة لإضاءة خطوط الإنتاج من خلال القياس الفعلي، أو ملف القياس الضوئي، أو اختبار عينة، حيث أن ارتفاع التركيب، ولون السطح، وتلوث البيئة المحيطة، وساعات التشغيل قد تؤثر على النتيجة.مذكرة تنفيذية تكميلية رقم 18
يجب فحص الراحة البصرية ودقة الإنتاج بعد التشغيل. ينبغي تأكيد هذه الخطوة لإضاءة خط الإنتاج من خلال القياس الفعلي، أو ملف قياس الضوء، أو اختبار عينة، لأن ارتفاع التركيب، ولون السطح، والتلوث البيئي، وساعات العمل قد تؤثر على النتيجة.مذكرة تنفيذية تكميلية رقم 19
ينبغي تصنيف كل محطة بناءً على حجم القطعة ودقة العمل. يجب التحقق من هذه الخطوة لإضاءة خط الإنتاج من خلال القياس الفعلي أو ملف القياس الضوئي أو اختبار عينة، حيث أن ارتفاع التركيب ولون السطح والتلوث البيئي وساعات العمل قد تؤثر على النتيجة.مذكرة تنفيذية تكميلية رقم 20
يجب تحديد الطاولة، والجزء الداخلي من الآلة، ولوحة التحكم بشكل منفصل. ينبغي تأكيد هذه الخطوة لإضاءة خط الإنتاج من خلال القياس الفعلي، أو ملف قياس الضوء، أو اختبار عينة، حيث أن ارتفاع التركيب، ولون السطح، والتلوث البيئي، وساعات العمل قد تؤثر على النتيجة.مذكرة تنفيذية تكميلية رقم 21
ينبغي تحديد القيمة بناءً على المهمة والمعايير الحالية. يجب تأكيد هذه الخطوة لإضاءة خط الإنتاج من خلال القياس الفعلي أو ملف القياس الضوئي أو اختبار عينة، حيث أن ارتفاع التركيب ولون السطح والتلوث البيئي وساعات العمل قد تؤثر على النتيجة.مذكرة تنفيذية تكميلية رقم 22
يُفضّل استخدام الإضاءة للتظليل والأعمال الدقيقة بدلاً من زيادة إضاءة القاعة بأكملها. يجب التأكد من هذه الخطوة في إضاءة خط الإنتاج من خلال القياس الفعلي، أو ملف قياس الإضاءة، أو اختبار عينة، حيث أن ارتفاع التركيب، ولون السطح، وتلوث البيئة، وساعات العمل قد تؤثر على النتيجة.مذكرة تنفيذية تكميلية رقم 23
اختبر الإضاءة المائلة أو ثنائية الجانب للكشف عن العيوب والظلال. يجب تأكيد هذه الخطوة لإضاءة خط الإنتاج من خلال القياس الفعلي أو ملف القياس الضوئي أو اختبار عينة، حيث أن ارتفاع التركيب ولون السطح وتلوث البيئة وساعات التشغيل قد تؤثر على النتيجة.مذكرة تنفيذية تكميلية رقم 24
اختر القيمة المناسبة للسلك والطباعة واللون. يجب التأكد من هذه الخطوة لإضاءة خط الإنتاج من خلال القياس الفعلي أو ملف القياس الضوئي أو اختبار عينة، حيث أن ارتفاع التركيب ولون السطح والتلوث البيئي وساعات العمل قد تؤثر على النتيجة.مذكرة تنفيذية تكميلية رقم 25
يجب أن تكون درجة حرارة اللون متسقة بين المحطات. ينبغي التحقق من هذه الخطوة لإضاءة خط الإنتاج من خلال القياس الفعلي، أو ملف القياس الضوئي، أو اختبار عينة، حيث أن ارتفاع التركيب، ولون السطح، وتلوث البيئة المحيطة، وساعات التشغيل قد تؤثر على النتيجة.مذكرة تنفيذية تكميلية رقم 26
يُجرى الاختبار بجوار الأجزاء المتحركة والكاميرات. يجب تأكيد هذه الخطوة لإضاءة خط الإنتاج من خلال القياس الفعلي أو ملف القياس الضوئي أو اختبار عينة، حيث أن ارتفاع التركيب ولون السطح والتلوث البيئي وساعات العمل قد تؤثر على النتيجة.مذكرة تنفيذية تكميلية رقم 27
افحص سطح المعدن، وشاشة العرض، ومجال رؤية المشغل. يجب تأكيد هذه الخطوة لإضاءة خط الإنتاج من خلال القياس الفعلي، أو ملف قياس الضوء، أو اختبار عينة، حيث أن ارتفاع التركيب، ولون السطح، والتلوث البيئي، وساعات العمل قد تؤثر على النتيجة.مذكرة تنفيذية تكميلية رقم 28
ينبغي مراعاة عوامل مثل الزيت والغبار والرقائق والغسيل عند اختيار الإضاءة المناسبة. يجب تأكيد هذه الخطوة لإضاءة خط الإنتاج من خلال القياس الفعلي أو ملف قياس الضوء أو اختبار عينة، حيث أن ارتفاع التركيب ولون السطح والتلوث البيئي وساعات العمل قد تؤثر على النتيجة.مذكرة تنفيذية تكميلية رقم 29
يجب التحكم في درجة الحرارة المحيطة وتبديد حرارة المصباح. ينبغي التحقق من هذه الخطوة لإضاءة خط الإنتاج من خلال القياس الفعلي، أو ملف قياس الضوء، أو اختبار عينة، حيث أن ارتفاع التركيب، ولون السطح، وتلوث البيئة المحيطة، وساعات التشغيل قد تؤثر على النتيجة.مذكرة تنفيذية تكميلية رقم 30
يجب أن تكون القاعدة والوصلة القريبة من الآلة متينة. يجب تأكيد هذه الخطوة لإضاءة خط الإنتاج من خلال القياس الفعلي، أو ملف قياس الضوء، أو اختبار عينة، حيث أن ارتفاع التركيب، ولون السطح، والتلوث البيئي، وساعات العمل قد تؤثر على النتيجة.مذكرة تنفيذية تكميلية رقم 31
يجب حماية خط الإنتاج من الحركة والحرارة والحواف الحادة. ينبغي التأكد من هذه الخطوة المتعلقة بإضاءة خط الإنتاج من خلال القياس الفعلي أو ملف قياس الضوء أو اختبار عينة، حيث أن ارتفاع التركيب ولون السطح والتلوث البيئي وساعات العمل قد تؤثر على النتيجة.مذكرة تنفيذية تكميلية رقم 32
يجب تغطية نقاط الخروج والتوقف والخدمة الآمنة. ينبغي التحقق من هذه الخطوة لإضاءة خط الإنتاج من خلال القياس الفعلي أو ملف القياس الضوئي أو اختبار عينة، حيث أن ارتفاع التركيب ولون السطح وتلوث البيئة وساعات التشغيل يمكن أن تؤثر على النتيجة.مذكرة تنفيذية تكميلية رقم 33
يجب وضع ملصقات تعريفية على كل دائرة كهربائية ومستشعر في خط الإنتاج. ينبغي التحقق من هذه الخطوة لإضاءة خط الإنتاج من خلال القياس الفعلي، أو ملف القياس الضوئي، أو اختبار عينة، حيث أن ارتفاع التركيب، ولون السطح، والتلوث البيئي، وساعات التشغيل قد تؤثر على النتيجة.مذكرة تنفيذية تكميلية رقم 34
ينبغي التخطيط لعمليات التنظيف والاستبدال دون توقفات طويلة. يجب تأكيد هذه الخطوة لإضاءة خط الإنتاج من خلال قياسات فعلية، أو ملفات قياس ضوئي، أو اختبارات عينات، حيث أن ارتفاع التركيب، ولون السطح، والتلوث البيئي، وساعات التشغيل قد تؤثر على النتيجة.مذكرة تنفيذية تكميلية رقم 35
يجب تسجيل مستوى الإضاءة (اللوكس)، والتجانس، والوميض بعد التركيب. ينبغي تأكيد هذه الخطوة لإضاءة خطوط الإنتاج من خلال القياس الفعلي، أو ملف القياس الضوئي، أو اختبار عينة، حيث أن ارتفاع التركيب، ولون السطح، وتلوث البيئة المحيطة، وساعات التشغيل قد تؤثر على النتيجة.مذكرة تنفيذية تكميلية رقم 36
يجب فحص الراحة البصرية ودقة الإنتاج بعد التشغيل. ينبغي تأكيد هذه الخطوة لإضاءة خط الإنتاج من خلال القياس الفعلي، أو ملف قياس الضوء، أو اختبار عينة، لأن ارتفاع التركيب، ولون السطح، والتلوث البيئي، وساعات العمل قد تؤثر على النتيجة.مذكرة تنفيذية تكميلية رقم 37
ينبغي تصنيف كل محطة بناءً على حجم القطعة ودقة العمل. يجب التحقق من هذه الخطوة لإضاءة خط الإنتاج من خلال القياس الفعلي أو ملف القياس الضوئي أو اختبار عينة، حيث أن ارتفاع التركيب ولون السطح والتلوث البيئي وساعات العمل قد تؤثر على النتيجة.مذكرة تنفيذية تكميلية رقم 38
يجب تحديد الطاولة، والجزء الداخلي من الآلة، ولوحة التحكم بشكل منفصل. ينبغي تأكيد هذه الخطوة لإضاءة خط الإنتاج من خلال القياس الفعلي، أو ملف قياس الضوء، أو اختبار عينة، حيث أن ارتفاع التركيب، ولون السطح، والتلوث البيئي، وساعات العمل قد تؤثر على النتيجة.مذكرة تنفيذية تكميلية رقم 39
ينبغي تحديد القيمة بناءً على المهمة والمعايير الحالية. يجب تأكيد هذه الخطوة لإضاءة خط الإنتاج من خلال القياس الفعلي أو ملف القياس الضوئي أو اختبار عينة، حيث أن ارتفاع التركيب ولون السطح والتلوث البيئي وساعات العمل قد تؤثر على النتيجة.مذكرة تنفيذية تكميلية رقم 40
يُفضّل استخدام الإضاءة للتظليل والأعمال الدقيقة بدلاً من زيادة إضاءة القاعة بأكملها. يجب التأكد من هذه الخطوة في إضاءة خط الإنتاج من خلال القياس الفعلي، أو ملف قياس الإضاءة، أو اختبار عينة، حيث أن ارتفاع التركيب، ولون السطح، وتلوث البيئة، وساعات العمل قد تؤثر على النتيجة.مذكرة تنفيذية تكميلية رقم 41
اختبر الإضاءة المائلة أو ثنائية الجانب للكشف عن العيوب والظلال. يجب تأكيد هذه الخطوة لإضاءة خط الإنتاج من خلال القياس الفعلي أو ملف القياس الضوئي أو اختبار عينة، حيث أن ارتفاع التركيب ولون السطح وتلوث البيئة وساعات التشغيل قد تؤثر على النتيجة.مذكرة تنفيذية تكميلية رقم 42
اختر القيمة المناسبة للسلك والطباعة واللون. يجب التأكد من هذه الخطوة لإضاءة خط الإنتاج من خلال القياس الفعلي أو ملف القياس الضوئي أو اختبار عينة، حيث أن ارتفاع التركيب ولون السطح والتلوث البيئي وساعات العمل قد تؤثر على النتيجة.مذكرة تنفيذية تكميلية رقم 43
يجب أن تكون درجة حرارة اللون متسقة بين المحطات. ينبغي التحقق من هذه الخطوة لإضاءة خط الإنتاج من خلال القياس الفعلي، أو ملف القياس الضوئي، أو اختبار عينة، حيث أن ارتفاع التركيب، ولون السطح، وتلوث البيئة المحيطة، وساعات التشغيل قد تؤثر على النتيجة.الأسئلة الشائعة حول إضاءة خطوط الإنتاج
كم عدد الكماليات التي يحتاجها خط التجميع؟
التجميع العام من 300 إلى 500، والمتوسط من 500 إلى 750، والدقيق من 750 إلى 1000 لوكس أو أكثر.هل إضاءة السقف كافية؟
نعم، بالنسبة للمسار والخلفية، لكن المكتب ومراقبة الجودة عادة ما تتطلبان إضاءة موضعية.هل إضاءة الشبكة مناسبة لخط الإنتاج؟
بالنسبة للإضاءة العامة، يمكن فحصها على الارتفاع المناسب؛ الوميض، واللومن، وIP هي نفس المعايير المهمة.كيفية تقليل ظل اليد؟
قم بتركيب المصباح من الأمام أو الجوانب، وليس من خلف المشغل.ما هو مؤشر CRI المناسب؟
أعلى من 80 للتحكم العام وحوالي 90 أو أكثر للتحكم في اللون والتحكم الدقيق.ما هي درجة حرارة اللون المناسبة؟
تتراوح درجة الحرارة المثالية للعديد من الأماكن بين 4000 و 5000 كلفن.ما هي مخاطر موقع فليكر؟
قد يُظهر ذلك الجزء المتحرك بسرعة خاطئة ويعطل الكاميرا.ما نوع الإضاءة اللازمة للتحكم في الخدوش؟
عادة ما يكون الضوء الخطي المائل بزاوية مختبرة أفضل من الضوء المباشر.ما نوع الإضاءة التي يجب تركيبها داخل الجهاز؟
مصباح منخفض الجهد مقاوم للزيت والاهتزازات والرقائق ودرجة الحرارة المحيطة.كم عدد المصابيح المطلوبة؟
يتم حسابها باستخدام طريقة اللومن ثم ملف القياس الضوئي وتخطيط الخط.هل جهاز التحكم في شدة الإضاءة مفيد؟
بالنسبة لتغييرات المنتج والسيناريو، نعم، بشرط أن يكون برنامج التشغيل متوافقًا.لماذا ترى محطتان ألوانًا مختلفة؟
قد تكون الاختلافات في درجة حرارة اللون المترابطة (CCT) أو مؤشر تجسيد اللون (CRI) أو ضوء النهار أو سلسلة إنتاج المصابيح هي السبب.أين نحتاج إلى إضاءة الطوارئ؟
مسار الخروج، مفتاح الإيقاف، لوحة الكهرباء، ونقاط خدمة الخزائن.كيفية التحكم في عمليات الشراء بالجملة؟
مع محطة أخذ العينات، وبيانات فنية متطابقة، وموافقة وحدة الجودة.هل زيادة القدرة بالواط أفضل؟
لا؛ فاللومن المفيد والتوزيع والتظليل والوميض أكثر أهمية.ملخص كامل حول إضاءة خط الإنتاج
إضاءة خط الإنتاج ينبغي تصميم الإضاءة بناءً على المهمة، وليس فقط على مساحة الغرفة. فالإضاءة العامة تُنير المسار، وإضاءة المهام تُبرز التفاصيل، ضوء مراقبة الجودة يكشف عن العيب.
لا يكفي نطاق الإضاءة (لوكس) بغض النظر عن الزاوية، أو مؤشر تجسيد اللون (CRI)، أو الوميض، أو الظل. زيادة إضاءة السقف لا تُغني دائمًا عن مصباح المكتب أو مصباح الفحص المائل.
عند الشراء بالجملة، يتم أخذ عينة من المنتج الفعلي، وتسجيل رأي الفني وقسم الجودة، ثم يتم تحديد رمز المصباح وشروط الصيانة.
مقال ذو صلة: ما هي درجة الحماية IP؟ مصباح مقاوم للماء مناسب لخط الإنتاج
