إجابة سريعة: ل كيفية توصيل سلسلة مصابيح LED بالكهرباء اقرأ أولاً الجهد الكهربائي على البكرة. في حالة استخدام خط 220 فولت، افصل التيار الكهربائي من المصهر، واقطع السلك عند علامة المقص الموجودة على نفس البكرة، وأدخل الدبوس الخاص بمحاذاة المسارات الداخلية، وادفع مقبس المقوم حتى النهاية على الدبوس، وأغلق الطرف الحر بغطاء، وأحكم إغلاق جميع نقاط التوصيل باستخدام ملحقات متوافقة. في حالة استخدام خط 12 أو 24 فولت، احسب إجمالي الطاقة، واختر مصدر طاقة بنفس الجهد مع هامش أمان 20%، وقم بتوصيل المخرجات الموجبة والسالبة وفقًا للعلامات الموجودة على اللوحة. يجب أن يقوم فني كهربائي بتوصيل الجهاز بمصدر الطاقة الرئيسي وإجراء الاختبار النهائي.
قبل تعلم كيفية توصيل سلسلة مصابيح LED بالكهرباء، حدد نوع السلسلة.
أكبر خطأ في كيفية توصيل سلسلة مصابيح LED بالكهرباء يُفترض أن جميع الأسلاك متطابقة. يُكتب الجهد الكهربائي على البكرة أو العلبة أو المقوم أو مصدر الطاقة. إذا كانت الملصقة غير واضحة، فلا يجب اختبار السلك بتيار الشبكة العامة. لا يُمكن الاعتماد على التشابه الظاهري بين أسلاك 220 فولت و24 فولت لتحديد نوع السلك، وقد يؤدي استخدام مصدر غير مناسب إلى تلف الدائرة الكهربائية بالكامل في غضون ثوانٍ.
بكرة خرطوم بجهد 220 إلى 240 فولت
هذا النموذج مغلف بطبقة من مادة PVC، ويُورّد عادةً على شكل لفائف طويلة. خيوط شهشراغ في حزم. سلسلة مصابيح LED بجهد اسمي يتراوح بين 220 و240 فولت، تم استخدام شريحة SMD 2835، بكثافة 120 شريحة لكل متر، وقدرة 8 واط لكل متر، ومقوم خاص. ولا يعني التوصيل المباشر بشبكة الكهرباء العامة الاستغناء عن المقوم؛ إذ يجب أن يمر التيار المتردد عبر دائرة تشغيل متوافقة.كابل شريطي 12 فولت
شريط الجهد 12 فولت الموجود على اللوحة المرنة ضيق ويحتوي عادةً على نقاط توصيل موجبة وسالبة وخطوط توصيل مختصرة. يتطلب هذا النموذج مصدر طاقة تيار مستمر 12 فولت ثابت. توصيله بمصدر طاقة 220 فولت سيؤدي إلى احتراق فوري، وانصهار المسار، وخطر نشوب حريق. كما أن طول كل فرع محدود بسبب انخفاض الجهد، وللأسلاك الطويلة، يجب حقن الطاقة أو تقسيم الفروع.كابل شريطي 24 فولت
طريقة التركيب العامة هي نفسها في طراز 12 فولت، ولكن يجب أن يكون مصدر الطاقة بجهد 24 فولت. الميزة الرئيسية هي انخفاض التيار لنفس القدرة وانخفاض انخفاض الجهد على مسافات أطول. توصيل مصدر 12 فولت لن يوفر إضاءة كافية، ومصدر جهد أعلى قد يُتلف مصابيح LED والمقاومات المحددة.خيوط RGB و RGBW
يحتوي الشريط الملون على عدة مسارات: مسار موجب مشترك، وقنوات الأحمر والأخضر والأزرق، ومسار أبيض في وضع RGBW. يتطلب هذا الطراز وحدة تحكم بين مصدر الطاقة والشريط. يجب أن تتطابق ترتيبات الدبابيس والجهد وعرض الموصل مع اللوحة. لا يُناسب الموصل ذو الأربعة دبابيس شريط RGBW ذي الخمسة دبابيس، وسيؤدي تبديل القنوات إلى ظهور الألوان بشكل غير صحيح أو غير مكتمل.خيط قابل للعنونة
يحتوي هذا النموذج على خط بيانات واتجاه وميض بالإضافة إلى الطاقة. يجب أن يكون مصدر الطاقة ووحدة التحكم والأرضي المشترك واتجاه إدخال البيانات صحيحًا. سيؤدي توصيل مخرج البيانات بالمدخل الخاطئ إلى عدم إضاءة جزء من الفتيل أو كله، حتى مع وجود جهد كهربائي على المسار. في المشاريع الكبيرة، يتم تسجيل مسار البيانات ومسار حقن الطاقة بشكل منفصل على الخريطة.| نوع الخيط | جهد الدخل | قطعة البداية | الاتصال الرئيسي | خطر الخطأ |
|---|---|---|---|---|
| شاهشراغ هوس | 220 إلى 240 فولت | مقوم ومقبس خاص | دبوس، مقبس، غطاء طرفي | صدمة كهربائية واحتراق وحدة القطع |
| شريط 12 فولت | 12 فولت تيار مستمر | مصدر طاقة 12 فولت | V+ و V- | يحترق بالكهرباء البلدية |
| شريط 24 فولت | 24 فولت تيار مستمر | مصدر 24 فولت | V+ و V- | عدم تطابق الجهد |
| RGB | عادةً ما تكون 12 أو 24 فولت | المصدر ووحدة التحكم | +، R، G، B | انقطاع لون واحد أو عطل في وحدة التحكم |
| قابل للعنونة | 5 أو 12 أو 24 فولت | مصدر البيانات ومراقبها | V، GND والبيانات | اتجاه البيانات خاطئ |
ما هي المقابس، والدبابيس، والأغطية الطرفية، وبادئات الخيوط؟
دبوس توصيل الخيط
دبوس إضاءة LED قطعة معدنية رفيعة ذات طرفين تُركّب في المسارات الموصلة لخرطوم كهربائي لتوصيله بمقبس أو موصل. يجب أن يكون الدبوس مناسبًا لعرض وسمك وبنية الخرطوم نفسه. قد يؤدي إدخال دبوس غير مناسب إلى تشويه المسار الداخلي، أو ثقب الغلاف، أو التسبب في حدوث ماس كهربائي.مقبس أو كابل إدخال
مقبس إضاءة LED أحد طرفي الكابل متصل بدبوس الخيط، والطرف الآخر متصل بالمقوم وكابل الطاقة. كيفية توصيل سلسلة مصابيح LED بالكهرباء شاه جراغ، من المهم استخدام قطع غيار أصلية لأن أبعاد الدبابيس وموقع التلامس يجب أن تتطابق مع الوحدة داخل الغلاف. قد يتسبب استخدام موصل مشابه ظاهريًا من علامة تجارية أخرى في ضعف التوصيل، وحدوث شرارة، وتراكم الحرارة الموضعية.مقوم أو بادئ تشغيل
مِسْطَوِّي الخيوط يحوّل هذا الجزء طاقة التيار المتردد إلى شكل مناسب للدائرة الداخلية. يختلف هذا الجزء عن محول 12 فولت، فهو لا يحوّل الجهد إلى مستوى منخفض آمن. لا يزال خرجه خطيرًا، ويجب عزل جميع أجزاء المسار. يجب أن يتوافق التيار وأقصى طول مسموح به للمُشغِّل مع نفس سلسلة المنتج.غطاء طرفي أو غطاء طرفي
أندكاب ريسا يُغلق الطرف المقطوع بإحكام لمنع ملامسة المسارات الداخلية ودخول الماء أو الغبار إلى الغلاف. في البيئات الرطبة، لا يكفي استخدام غطاء عادي دون مادة مانعة للتسرب متوافقة. يجب أن يُحكم الغطاء إغلاق الجزء المقطوع دون أن يكون مشدودًا، ويجب إعادة فحص إحكام الإغلاق بعد جفافه.واجهة وسيطة
يُستخدم الموصل الوسيط لتوصيل قطعتين متطابقتين. يتم إدخال دبوسين على جانبي الموصل، مع الحفاظ على ترتيب المسارات. لا يُسمح بتوصيل سلكين بجهد أو عرض أو شريحة أو وحدة قطع مختلفة. دليل خيوط شاهشراغ الملونة كما توصي باستخدام الموصلات المرفقة مع المنتج.مشبك وحافة متحركة
تدعم المشابك وزن السلك وتثبت مساره على السطح. تسمح حافة متحركة في بعض طرازات المصباح للمثبّت بتعديل موضع الحامل على طول المسار. يجب ألا يسحق المشبك الغطاء، كما يجب ألا يخترق برغيه جسم السلك. تُحدد المسافة بين المشابك بناءً على الوزن واتجاه التركيب وظروف الرياح.
المكونات الكهربائية
دبوس، مقبس، مقوم، موصل وكابل إدخال.
أجزاء مانعة للتسرب
غطاء طرفي متوافق، حشية، واقي حراري، ومادة مانعة للتسرب.
قطع التركيب
أدوات التثبيت والشفاه والبروفيلات والبراغي المناسبة للسطح.
أجزاء التحكم
جهاز تعتيم متوافق، وحدة تحكم RGB، خلية ضوئية أو مفتاح.
فيديو رسمي يشرح كيفية توصيل سلسلة مصابيح LED بمصدر الطاقة الخاص بشاه جراغ
يُظهر الفيديو التالي من القناة الرسمية لشركة شاه جراغ بارسيان لصناعات الإضاءة طريقة التركيب القياسية لسلسلة الإضاءة الملونة واستخدام القطع الأصلية. قبل البدء كيفية توصيل سلسلة مصابيح LED بالكهرباء شاهد الفيديو كاملاً وقارن القطع الموجودة في علبة نفس السلسلة مع عينة الفيديو. إذا كان شكل المقبس أو الدبوس أو مسافة القطع مختلفًا، فإن المواصفات الموجودة على اللفة ودليل السلسلة المُسلّمة هما المرجع.رابط الفيديو المباشر:كيفية تركيب سلسلة إضاءة LED ملونة قياسيةلا يُعد الفيديو التعليمي بديلاً عن أوراق البيانات واللوائح الكهربائية؛ يجب أن يتم التوصيل النهائي بشبكة الكهرباء في المدينة بواسطة فني كهربائي.
كيفية توصيل سلك مصباح بجهد 220 فولت بالكهرباء
توصيل سلك الطاقة 220 فولت يجب القيام بذلك في حالة فصل التيار الكهربائي تمامًا وباستخدام أجزاء من نفس المنتج. تشرح الخطوات التالية الترتيب الصحيح للتحضير الميكانيكي والكهربائي، لكن التوصيل النهائي بشبكة الكهرباء العامة، واختيار وسائل الحماية، واختبار العزل تقع مسؤولية ذلك على عاتق فني الكهرباء. كيفية توصيل سلسلة مصابيح LED بالكهرباء لا يتم تنفيذ أي خطوات باستخدام خيط حي أو دبابيس مكشوفة أو أطراف مفتوحة.
حدد طول المسار ونقطة الاتصال.
يُقاس المسار الفعلي باستخدام شريط قياس، ويُحدد موقع المقبس، وغطاء النهاية، والموصلات، وصندوق التوصيل. يُقرّب الطول إلى أقرب وحدة قطع مسموح بها. يجب وضع المقبس في مكان لا يتعرض للشد أو الماء المباشر أو الضغط الإنشائي.
افصل الدائرة الكهربائية عن اللوحة.
تأكد باستخدام أداة مناسبة من احتراق الفيوز ذي الصلة وانقطاع التيار الكهربائي. لا يكفي مجرد إطفاء مفتاح الحائط، فقد يكون المفتاح قد فصل السلك المحايد أو قد يكون هناك دائرة كهربائية مشتركة.
اقطع الخيط فقط عند العلامة الموجودة على نفس البكرة.
ابحث عن الخط أو علامة المقص التي تتطابق مع وحدة القطع. حرّك المقص الحاد بشكل عمودي على الجزء المراد قصه حتى لا تتلف المسارات الداخلية أو تتشوه. لا يُغني رقم الإنترنت العام عن علامة اللفة الأصلية.
تحقق من المقطع العرضي.
بعد القطع، يجب أن تكون المسارات الداخلية سليمة ومتراصفة وخالية من أي تمزقات في الغلاف. إذا كان القطع معوجًا أو انزاح النحاس، فأعد القطع عند أقرب علامة تالية.
حدد اتجاه التوصيل وفقًا لعلامة المنتج.
بعض الأسلاك المستقيمة حساسة لاتجاه التوصيل. تحقق من وجود علامات أو أسهم موجبة وسالبة على نفس الطراز. لا تعتمد على لون السلك أو شكله لتحديد الاتجاه.

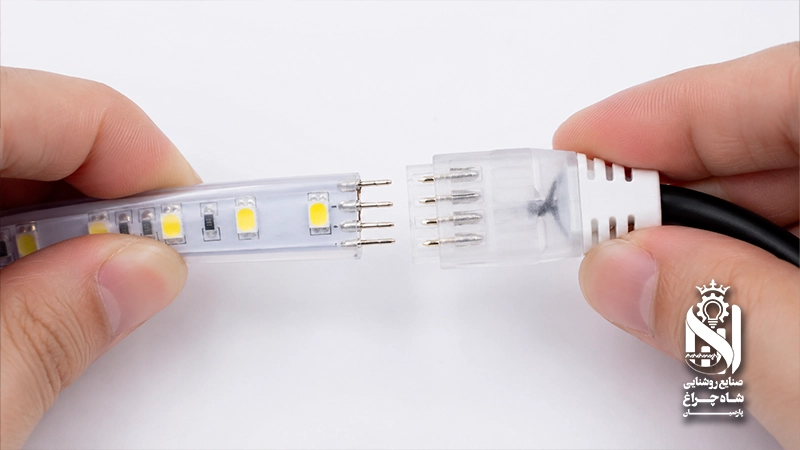

أدخل الرقم السري الخاص.
يجب إدخال طرفي الدبوس بدقة في مساري التوصيل. يُدخل الدبوس بضغط متساوٍ ودون لفه حتى العمق الموصى به. في حال وجود مقاومة غير طبيعية، أخرج الدبوس وأعد فحص المحاذاة.
أدخل مقبس المقوم.
يُوضع المقبس فوق الجزء البارز من الدبوس ويُدفع للداخل حتى يستقر تمامًا. يجب ألا يظهر أي معدن مكشوف. يجب ألا يكون الجزء مرتخيًا، ويجب ألا يسحب وزن الكابل الموصل للخارج.
اربط الطرف الحر بعقدة.
تُوضع كمية محددة من مادة مانعة للتسرب متوافقة داخل الغطاء الطرفي، ثم يُثبّت الغطاء بإحكام على المقطع العرضي. يجب ألا تدخل المادة المانعة للتسرب إلى المسار الموصل للكهرباء، كما يجب عدم استخدام مادة لاصقة قد تُتلف مادة PVC.
ثبّت الخيط على السطح.
يجب تركيب المثبتات دون سحب السن اللولبي. يُنصح باستخدام وصلات مرنة أو موصلات مناسبة عند الزوايا. يجب تجنب ملامسة البرغي للجسم مباشرةً أو احتمالية ثقب الطلاء.
ينبغي أن يتم إجراء الاختبار النهائي بواسطة فني كهربائي.
افحص صندوق التوصيل، وحماية الدائرة، والعزل، وانخفاض الجهد، واتجاه المُشغِّل. أولًا، يضيء المسار القصير ثم يضيء المسار بأكمله. وجود رائحة غير طبيعية، أو صوت شرارة، أو سخونة في المقبس، أو انقطاع جزئي للتيار الكهربائي، يعني انقطاعًا فوريًا للتيار الكهربائي.
لماذا لا يتم تحويل الخيط إلى لفة؟
عند لفّ الخيط على البكرة، تنحصر الحرارة بين الطبقات، مما يؤدي إلى ارتفاع درجة حرارة مادة PVC، ومصباح LED، والدوائر الداخلية. حتى اختبار قصير قد يُتلف المكونات الوسيطة. لن يضيء الخيط إلا بعد فكّه بالكامل ووضعه على سطح مناسب.
لماذا يُحظر سحب الخيط؟
ينقل الشد وزن البكرة إلى الدبوس والمقبس والمسارات الداخلية. قد يضيء السلك في البداية، ولكن بعد بضعة أيام سينقطع الاتصال أو سيتوقف جزء منه عن العمل. يُثبَّت وزن المسار الرأسي بواسطة مثبتات مناسبة، ويعمل المقبس فقط كوصلة كهربائية.أين يجب وضع صندوق التوصيل؟
يجب أن يكون الصندوق سهل الوصول إليه، بعيدًا عن الماء المباشر، ومناسبًا لدرجة حماية البيئة. ينبغي وضع مقوم التيار الكهربائي ووصلة الكابل في مكان جيد التهوية وثابت. إن دفن الوصلة في الجص أو السقف دون فتحة تهوية سيجعل الإصلاحات المستقبلية صعبة ويخفي الخطر.التحذير الرئيسي: الناتج مِسْطَوِّي الخيوط لا يزال جهد 220 فولت جهدًا خطيرًا. يُحظر لمس الأطراف، أو إجراء الاختبارات باستخدام سلك مكشوف، أو ثقب الغلاف، أو إشعال الطرف غير المغطى، أو التوصيل في بيئة رطبة.

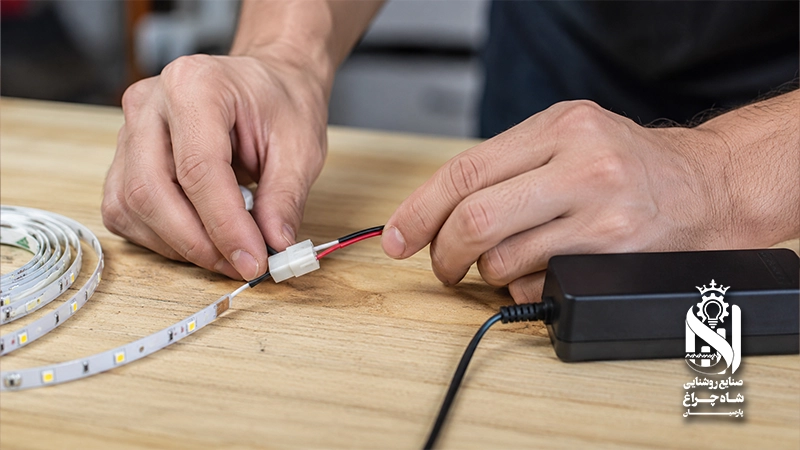

كيفية توصيل كابلات 12 فولت و 24 فولت بالكهرباء
في خط الجهد المنخفض، كيفية توصيل سلسلة مصابيح LED بالكهرباء يتكون الجهاز من جزأين: توصيل مصدر الطاقة الرئيسي بمدخل وحدة التغذية، وتوصيل خرج التيار المستمر من المصدر بالسلسلة. يجب تركيب قسم مدخل الطاقة الرئيسي في علبة مناسبة بواسطة فني كهربائي. يُشار إلى جانب الخرج بعلامتي V+ وV-، ويجب أن تتطابق قطبيتهما مع القطبية المطبوعة على اللوحة.اختيار نفس الجهد
يتم توصيل سلسلة الـ 12 فولت بمخرج الـ 12 فولت فقط، وسلسلة الـ 24 فولت بمخرج الـ 24 فولت فقط. زيادة قدرة المصدر (بالواط) لا تعني بالضرورة زيادة الطاقة المُطبقة على السلسلة؛ فالمصدر يوفر القدرة اللازمة. مع ذلك، قد تؤدي الفولتية الأعلى من القيمة المُقننة إلى تلف المكونات.حساب طاقة المصدر
يُضرب عدد الواط لكل متر في الطول، ويُضاف هامش أمان لا يقل عن 20%. فعلى سبيل المثال، بالنسبة لسلسلة بطول 6 أمتار واستهلاك 10 واط لكل متر، يكون الاستهلاك 60 واط، ويُختار مصدر طاقة بقدرة 72 واط أو أعلى من الحجم القياسي. يجب عدم تشغيل مصدر الطاقة بكامل طاقته طوال الوقت.الطاقة الموصى بها لمصدر الطاقة = الطول × القدرة بالواط لكل متر × 1.2
اتصال إخراج المصدر
يُوصل السلك الموجب للمصدر بالطرف الموجب (+) أو الطرف الموجب (V+)، والسلك السالب بالطرف السالب (-) أو الطرف السالب (V-). يجب أن يتناسب مقطع الكابل مع شدة التيار وطول المسار. يجب أن يكون الموصل غير الملحوم بنفس عرض اللوحة وعدد نقاط التوصيل، ويجب ألا يكون اللاصق الموجود خلف السن اللولبي أسفل شفرة التلامس.اتصال إدخال المصدر
يمثل طرفا L و N مدخل التيار الكهربائي الرئيسي، ويجب توصيل طرف التأريض في المصدر المعدني بالأرضي الواقي. يجب عدم ترك هذا الجزء مكشوفًا أو في متناول اليد. يُركّب المصدر في مكان جاف وجيد التهوية وقابل للصيانة، ولا يُوضع على عازل أو داخل غلاف مغلق تمامًا إلا إذا كان مصممًا لذلك.حقن الطاقة لمسافات طويلة
إذا خفتت نهاية السلك أو تغير لونه الأبيض، يحدث انخفاض في الجهد. يُفصل الكابل من المصدر إلى نهاية المسار أو نقاط المنتصف. في مسارات RGB والمسارات القابلة للعنونة، يُحافظ على التأريض المشترك ويتم فحص سعة وحدة التحكم أيضًا.التغذية من كلا الطرفين
في بعض الدوائر ذات الجهد المنخفض، يمكن تزويد الطاقة من كلا الطرفين لتوزيع التيار. يجب أن يكون كلا الطرفين مزودين بمصدر طاقة متطابق القطبية. قد يؤدي توصيل مصادر طاقة مستقلة دون تصميم مسبق إلى توليد تيار غير مرغوب فيه بينها.| طول العينة | الطاقة لكل متر | إجمالي الاستهلاك | مصدر مقترح مع هامش | نصيحة |
|---|---|---|---|---|
| 3 أمتار | 8 واط | 24 واط | 30 واط على الأقل | عادةً ما يكون التغذية من رأس واحد كافياً. |
| 5 أمتار | 10 واط | 50 واط | 60 واط على الأقل | تحقق من انخفاض الجهد في النهاية. |
| 8 أمتار | 12 واط | 96 واط | 120 واط على الأقل | يوصى باستخدام نظام حقن الطاقة. |
| 10 أمتار | 15 واط | 150 واط | 180 واط على الأقل | من الأفضل تقسيمها إلى عدة فروع. |
توصيلات RGB و RGBW وسلاسل قابلة للعنونة
ترتيب معدات RGB
في كيفية توصيل سلسلة مصابيح LED بالكهرباء بالنسبة لإضاءة RGB، يكون الترتيب المعتاد هو: مصدر الطاقة الرئيسي، ثم وحدة التحكم، ثم شريط الإضاءة. يجب أن توفر وحدة التحكم الجهد والطاقة اللازمين، وأن تتحكم في تيار جميع القنوات. توصيل شريط إضاءة RGB مباشرةً بمخرج وحدة التحكم سيؤدي إلى حالة ثابتة غير قابلة للتحكم، وقد تكون القنوات موصلة بشكل خاطئ.موصل رباعي الأطراف
يتم محاذاة العلامة الموجبة المشتركة على الشريط ووحدة التحكم. ثم يتم وضع الألوان R و G و B كما هو موضح. قد يؤدي تدوير الموصل إلى تبديل الألوان أو حدوث ماس كهربائي. قبل التوصيل النهائي، يتم اختبار قطعة قصيرة.RGBW و CCT
يحتوي RGBW على خمسة أسلاك، بينما تحتوي أسلاك ضبط درجة حرارة اللون عادةً على ثلاثة أو خمسة أسلاك. يجب أن يكون لجهاز التحكم نفس نوع الإخراج. استخدام جهاز تحكم RGB بسيط مع RGBW سيؤدي إلى ترك قناة اللون الأبيض غير مستخدمة أو توصيلها بشكل خاطئ.خيط قابل للعنونة
يشير السهم إلى اتجاه تدفق البيانات. يتم توصيل خرج وحدة التحكم بمدخل البيانات (DI) للبكسل الأول، بينما يتم توصيل مخرج البيانات (DO) لكل قسم بمدخل البيانات (DI) للقسم التالي. يكون التأريض مشتركًا بين المصدر ووحدة التحكم. في الكابلات الطويلة، يتم حقن الطاقة في نقاط متعددة، لكن مسار البيانات له اتجاه محدد.سعة وحدة التحكم
بالإضافة إلى الجهد، يفرض جهاز التحكم حدًا أقصى للتيار لكل قناة وللتيار الإجمالي. في حال تجاوز الحمل الحد المسموح، يلزم استخدام مُضخِّم أو مُقسِّم دائرة. قد يؤدي تمرير التيار بالكامل لمسافة طويلة عبر موصل صغير إلى ارتفاع درجة حرارة البلاستيك وتغير لونه.مُخفِّض إضاءة للخيوط أحادية اللون
في دوائر 12 فولت و24 فولت، يُوضع عادةً مُخفِّض إضاءة متوافق بتقنية PWM بين مصدر الطاقة والدائرة. أما في دوائر 220 فولت، فيُستخدم فقط مُخفِّض إضاءة مُعتمد من نفس العلامة التجارية. قد يتسبب استخدام مُخفِّض إضاءة عادي في وميض أو تلف المُقوِّم باستخدام مُخفِّض إضاءة غير قابل للتعتيم.أين يمكنني قص سلك LED؟
قطع خيوط LED جزء مباشر من كيفية توصيل سلسلة مصابيح LED بالكهرباء لأن القطع الخاطئ قد يقطع المسار الموجب أو السالب أو مسار البيانات. يُشار إلى الموقع المسموح به على الهيكل أو اللوحة بعلامة مقص أو خط عمودي أو نقاط توصيل نحاسية. قد تختلف مسافة القطع بين الطرازات وحتى بين إصدارات الإنتاج لنفس العلامة التجارية.رقم في تصنيف شاهشراغ
تُشير صفحة مقبض خيط شاهشراغ الحالية إلى مسافة قطع تبلغ 200 مم أو 20 سم لخطها التقني. قد تُظهر بعض صفحات المنتجات القديمة أو المقالات السابقة أرقامًا أخرى. عند التركيب، تُعتمد العلامة الموجودة على نفس البكرة وبيانات المنتج المرفقة دائمًا على الرقم العام.جزازة عشب تعمل بجهد 12 و 24 فولت
عادةً ما يكون خط القطع بين مجموعتين من نقاط التوصيل النحاسية. يجب قص المقص في منتصف الخط بحيث تحتوي كلتا القطعتين على نقاط توصيل كافية للحام أو الموصل. سيؤدي القطع غير المتقن إلى فصل طبقة النحاس وإضعاف وصلة الموصل.جزازة عشب 220 فولت
تحتوي وحدة القطع على المزيد من مصابيح LED ومكونات الدوائر الكهربائية. قد يؤدي القطع بين علامتين إلى تلف الوحدة بأكملها. بعد القطع، يجب تثبيت الطرف غير المستخدم بغطاء، ويجب عدم توصيل القطعة الأقصر من الحد المسموح به بمصدر الطاقة.الأداة المناسبة
يُستخدم مقص حاد، وقاطع خاص، وسطح مستوٍ. يؤدي القطع باستخدام قاطع الأسلاك أو المنشار أو أداة ساخنة إلى تشويه الطلاء. يجب ألا يكون الخيط ملفوفًا أو مشدودًا أثناء القطع.التحكم بعد القطع
يجب أن تكون الحافة ناعمة، والمسارات محاذية، والطلاء خالياً من الشقوق. إذا كانت الوسادة متشققة أو المسار منزاحاً، فإن هذا الجزء لا يمثل اتصالاً موثوقاً. إن توفير بضعة سنتيمترات لا يستحق المخاطرة بالاتصال الساخن وما يتبعه من عطل.كيفية توصيل سلسلتين من مصابيح LED معًا؟
وصلة خرطوم ملولبة مباشرة
يتم تجهيز قطعتين متطابقتين في موضع القطع الصحيح. تُدخل دبابيس التوصيل في مسارات القطعتين، ثم يوضع غلاف التوصيل فوق الوصلة. يُراعى التوجيه والقطبية الكهربائية. لا يُقبل التوصيل باستخدام مواد لاصقة كهربائية عادية أو دبابيس غير مثبتة بإحكام.موصل الزوايا
لتغييرات الاتجاه بزاوية 90 درجة، يُفضّل استخدام موصل زاوية أو كابل وسيط مناسب بدلاً من الانحناء الحاد. سيؤدي نصف قطر الانحناء الأصغر من الحد المسموح به إلى قطع المسارات الداخلية. في واجهة المبنى، يجب أيضاً حماية موصل الزاوية من الماء والشد.موصل كابل شريطي بدون لحام
يُفتح غطاء الموصل، وتُدخل اللوحة حتى أقصى حد ممكن، وتُوضع الشفرات بدقة على نقاط التلامس. يجب إزالة طبقة السيليكون عند نقطة التلامس وفقًا لتعليمات المنتج. بعد التثبيت، يُفحص ثبات التوصيل بسحبه برفق.اللحام
يُؤدي اللحام إلى وصلة أكثر إحكامًا وأمانًا، لكن درجات الحرارة العالية قد تُسبب انفصال نقاط التوصيل. السلك مُغطى مسبقًا بالقصدير، وموصل اللحام قصير. يتم وضع غلاف عازل حراري ومُخفف للإجهاد فوق الوصلة. يُعد لحام سلك 220 فولت واستعادة عزله عملًا مُتخصصًا.التوصيل على التوازي أو على التوالي
في المشاريع الكبيرة، تُوصل الأسلاك ذات الجهد المنخفض عادةً بفروع متوازية من المصدر لتقليل انخفاض الجهد. يسمح التوصيل التسلسلي الطويل بتدفق التيار عبر المسار الرئيسي. يجب أن تكون سعة المصدر والكابل الرئيسي كافية لاستيعاب جميع الفروع.| طريقة الاتصال | طلب | ميزة | القيود | الحاجة إلى الإغلاق |
|---|---|---|---|---|
| وصلة خرطوم مباشرة | وحدتان متطابقتان تعملان بجهد 220 فولت | تركيب سريع | قطعة متوافقة فقط | نعم |
| موصل الزوايا | غيّر الاتجاه | تجنب المنعطفات الحادة. | مساحة أكبر | نعم، في بيئة رطبة. |
| موصل مشبك | خيط شريطي | بدون لحام | قيود التدفق والعرض | يعتمد على عنوان IP |
| لحام | اتصال ضيق ودائم | قرار صائب | الحاجة إلى المهارات | نعم |
| الفرع الموازي | طريق طويل | انخفاض أقل | المزيد من الكابلات | يجب حماية الاتصالات. |
تركيب الحبال فعليًا على السقف والجدار والواجهة
تنظيف الأسطح
يجب أن يكون السطح جافًا وخاليًا من الغبار والشحوم والطلاء المتقشر. لا يلتصق الشريط اللاصق جيدًا على الجص المسحوق أو الخشب الخام أو الأسطح الرطبة. وللتثبيت الدائم، يُفضل استخدام البروفايلات أو أدوات التثبيت الميكانيكية بدلًا من اللاصق وحده.تباعد المثبتات
يجب أن تمنع المثبتات الترهل دون أن تتسبب في سحق الكسوة. في الاتجاه الأفقي للداخل، تُختار مسافة أكبر، وفي الاتجاه الرأسي، أو اتجاه الواجهة أو اتجاه الرياح، تُختار مسافة أقصر. يتم تحرير وصلة المدخل والموصلات من الشد باستخدام مثبت مستقل.قطاع ألومنيوم
يحافظ التصميم الجانبي على استقامة شريط الفتيل، ويحميه من الصدمات، ويشتت الحرارة. كما يعمل المشتت الموجود على التصميم الجانبي على جعل نقاط LED أكثر نعومة. إن استخدام فتيل عالي الطاقة على سطح معزول دون تهوية جيدة سيؤدي إلى تقصير عمره.الانحناء والالتواء
يُثنى السلك في الاتجاه المسموح به، ويجب عدم لفه حول محوره. ينبغي عمل الزوايا الحادة باستخدام موصل أو ثنيها برفق. تسخين الغلاف الخارجي للثني دون اتباع تعليمات الشركة المصنعة قد يُضعف العازل.تركيب أسفل الخزائن
يُوضع مصدر الطاقة في مكان جاف ويسهل الوصول إليه. ويُبعد كابل الجهد المنخفض عن الحواف الحادة والبخار المباشر. ويُوجّه التصميم بزاوية مناسبة الضوء إلى سطح العمل، مانعاً الرؤية المباشرة للرقائق.التركيب على سطح مائل
يجب الحفاظ على إمكانية الوصول إلى المقوم أو مصدر الطاقة. وضع بادئ التشغيل في مكان مغلق بدون تهوية يُصعّب عملية الإصلاح. يجب تجنب ملامسة سلك الطاقة 220 فولت لأي حافة معدنية حادة أو برغي مُسنّن.تركيب على واجهة المبنى
في حالة التطبيقات الخارجية، تُعدّ الأشعة فوق البنفسجية والمطر وتغيرات درجات الحرارة وشدّ الكابل عوامل مهمة. وتُحدد درجة حماية النظام بأكمله بناءً على أضعف وصلة. يجب أن يكون صندوق التوصيل وغطاء النهاية والموصل والكابل جميعها مناسبة للاستخدام الخارجي؛ وليس الكابل وحده فقط.التركيب على سطح قابل للاشتعال
يتطلب الخشب والألواح الليفية متوسطة الكثافة (MDF) والقماش فحص درجة الحرارة والمسافة الآمنة. لا ينبغي تركيب سلك كهربائي، أو سلك يسخن بشكل مفرط، تحت غطاء أو في تجويف بدون تهوية. تُعطى الأولوية لتعليمات المنتج واللوائح المحلية.إحكام إغلاق المقابس والأغطية الطرفية
إحكام غلق الخيوط الأمر لا يقتصر على لصق الأجزاء المحيطة بالجسم فقط. يمكن للماء أن يتسرب عبر فتحة الدبوس أو الكابل أو الموصل أو الطرف المفتوح، وينتقل عبر الغلاف. كيفية توصيل سلسلة مصابيح LED بالكهرباء في الخارج، يجب إغلاق جميع الفتحات بأجزاء ومواد مانعة للتسرب متوافقة.تحضير السطح
يجب أن يكون كل من السن اللولبي والمقبس وغطاء النهاية جافًا ونظيفًا. فالرطوبة أو الشحوم تمنع الالتصاق. كما أن وجود مانع تسرب على وصلة رطبة سيحبس الماء داخل الغلاف ويسرع من التآكل.اختيار مادة مانعة للتسرب
يجب أن يكون السيليكون أو المادة اللاصقة متوافقًا مع مادة PVC والبولي كربونات ودرجة حرارة التشغيل. قد تتسبب بعض المواد الحمضية في تلف النحاس أو المكونات الإلكترونية. يُعد المنتج الذي توصي به الشركة المصنعة خيارًا أكثر أمانًا.إغلاق الكوب
تُوضع كمية كافية من المادة داخل الغطاء، ثم يُدفع الغطاء برفق دون لفه بقوة. تُزال المادة الزائدة ويُراقب وقت التجفيف. إن تدوير أو ثني الوصلة قبل أن تجف سيؤدي إلى فتحها.إحكام إغلاق مقبس المدخل
يتم فحص كل من نقطة دخول السلك إلى المقبس ونقطة خروج الكابل. تمنع حلقة منع التسرب الموجودة في الكابل وصول الماء إلى صندوق التوصيل. يجب عدم وضع المقبس في تجويف قد يتجمع فيه الماء.اختبار ما بعد التثبيت
بعد التجفيف، يتم فحص الوصلة للتأكد من خلوها من الشقوق والارتخاء والشد. يُجرى اختبار مقاومة الرذاذ فقط وفقًا لدرجة الحماية وبعد فصل التيار الكهربائي. لا يُسمح بغمر وصلة IP64 أو IP65 في الماء.مبدأ هام: لا يضمن تصنيف الحماية (IP) المُعلن لجسم السلك وحده مقاومة القطع. يجب إعادة تصنيف القطع والمقبس والغطاء الطرفي إلى مستوى الحماية المطلوب.
حساب الطول المسموح به، والطاقة، والمقوم للسلسلة
قوة خيط شاه جراغ
تُعلن مجموعة مصابيح شاهشراغ الحالية عن قدرة اسمية تبلغ 8 واط لكل متر مع هامش خطأ 10%. يبلغ الاستهلاك الاسمي لمسار بطول 20 مترًا حوالي 160 واط، بينما يبلغ الاستهلاك الاسمي لمسار بطول 50 مترًا حوالي 400 واط. يجب تصميم الكابل والمفتاح وجهاز الحماية والمقوم بما يتناسب مع التيار الفعلي.
أقصى طول لكل مقوم
تُشير ورقة البيانات الفنية للمجموعة إلى أن الحد الأقصى لطول كل مُقوِّم هو ٥٠ مترًا. هذا الرقم خاص بالخط الحالي والجزء المتوافق. قد يكون للسلاسل الأقدم أو الألوان المحددة أو المُقوِّمات المختلفة قيود أخرى. تُعتبر ملصقة البداية وورقة البيانات المعيار النهائي.لماذا يُعد الطول الزائد خطيراً؟
زيادة طول السلك تزيد من سحب التيار من المقبس والمقوم، وتزيد من انخفاض الجهد وحرارة الوصلة، وقد تؤدي إلى تفعيل الحماية أو تلف المكون. الحل هو تقسيم المسار إلى عدة دوائر مستقلة؛ وليس توصيل ملف إضافي في نهاية المسار.تقسيم الدوائر
لمسافة مئة متر، يتم تشغيل دائرتين كهربائيتين، لا يتجاوز طول كل منهما خمسين متراً، مع مقومات وحماية مستقلة. من الأفضل تغذية الدوائر من نقطة مركزية لتقليل طول كابل الطاقة وتسهيل الصيانة. لكل دائرة ملصق ومفتاح تشغيل مستقلان.النور في نهاية الطريق
إذا كان طرف الفتيل خافتًا، فتحقق من طوله وجودة التوصيل والمقوم. إن زيادة جهد الإدخال أو استخدام مُشغِّل أقوى دون التحقق من ذلك ليس حلاً. قد يؤدي ضعف التوصيل إلى ارتفاع درجات الحرارة بشكل خطير قبل أن يخفت الضوء.حساب المفاتيح والكابلات
يتم تحويل إجمالي الطاقة إلى تيار تقريبي، ويختار الكهربائي المقطع العرضي للكابل والفيوز والموصل. قد ينتج عن تشغيل عدة بكرات في الوقت نفسه تيار بدء كبير. لا ينبغي استخدام خلية ضوئية صغيرة لتشغيل حمل كبير مباشرةً، ويُستخدم الموصل في المشاريع الكبيرة.| طول خيط الشهجراغ | الاستهلاك الاسمي عند 8 واط/متر | عدد منصات الإطلاق المقترحة | طريقة التنفيذ | نصيحة |
|---|---|---|---|---|
| 5 أمتار | 40 واط | رقم متوافق | ماس كهربائي | توصيل الكوب والتحكم فيه |
| 20 متراً | 160 واط | رقم متوافق | مسار مستقل | تحقق من درجة حرارة المقبس. |
| 50 متراً | 400 واط | رقم وفقًا لبيانات المنتج | الحد الأقصى المعلن للخط | كابلات وحماية متخصصة |
| 100 متر | 800 واط | دائرتان على الأقل | مساران بطول 50 متراً | يُحظر الاتصال المتتالي. |
الخصائص الفنية لسلاسل شاهشراغ للتركيب
فئة خيوط الشاهجراغ يوفر المواصفات الفنية للخط الحالي بطريقة متكاملة: شريحة SMD 2835، جهد 220 إلى 240 فولت، تردد 50/60 هرتز، طاقة 8 واط لكل متر، 120 شريحة لكل متر، حوالي 760 لومن لكل متر، كفاءة إضاءة 95 لومن لكل واط، CRI أعلى من 80، SDCM أقل من 5، عامل القدرة 0.9، IP64، فئة العزل II وزاوية الشعاع 120 درجة.أبعاد وبنية الخط الحالي
يبلغ عرض المقطع العرضي التقريبي للدفعة الحالية حوالي 11 مم وارتفاعه 6 مم، ومادة الهيكل هي PVC، والحامل من ABS، واللوحة المرنة من CCL بسماكة 0.2 مم وطبقة نحاسية بسماكة 12 ميكرون. هذه الأبعاد مهمة لاختيار الدبابيس والمثبتات والقطاعات.مسافة القطع وطول السلك
تتضمن هذه الدفعة مسافة قطع تبلغ 200 مم وطول سلك توصيل يبلغ حوالي 500 مم. ونظرًا لأن أوراق المنتج القديمة قد تحمل أرقامًا مختلفة، فإن العلامة الموجودة على نفس اللفة وإشعار التسليم لـ كيفية توصيل سلسلة مصابيح LED بالكهرباء إنه المعيار النهائي.خيط فارسي
سلسلة ألوان LED بارسية تتميز هذه المصابيح بكثافة 120 شريحة، وقدرة تبلغ حوالي 8 واط لكل متر، وإضاءة موحدة، ومؤشر تجسيد لوني (CRI) أعلى من 80، وتنوع في الألوان، وضمان لمدة عامين. تشير صفحة المنتج إلى مكونات التركيب، وإمكانية التحكم في شدة الإضاءة في الإصدار المتوافق، والإضاءة الخالية من الوميض. يُرجى التأكد من الإصدار المحدد من السلسلة قبل اختيار مُخفِّض الإضاءة ومسافة القطع.موضوع روشانا
رمز موضوع روشانا 15791 هذا منتج أصلي من شركة شاهشراغ مُصمم للتركيب الخطي. يذكر محتوى الموقع القديم للإصدارات السابقة مواصفات مثل الحافة المتحركة، وكثافة الرقاقة 120، والتوصيل بمحول المقوم. في عملية الشراء الحالية، تُعطى الأولوية لملصق اللفة الجديد وورقة البيانات على المحتوى القديم.رمز العملية 1136
رمز خيط شاهشراغ 1136 وهي متوفرة أيضاً ضمن مجموعة لفائف بطول 100 متر، ويمكن تركيبها باستخدام ملحقات خاصة. عند طلب الدبابيس والمقابس وأغطية الأطراف، يجب ذكر الرمز بدقة لتجنب تسليم قطعة من طراز آخر.ضمان وشروط التركيب القياسية
قد يؤثر استخدام قطع غيار غير أصلية، أو قص المنتج من مكانه، أو لفه على بكرة، أو ثنيه أو شدّه بشكل مفرط، أو عدم إحكام إغلاقه، على الأداء وشروط الضمان. يجب تقديم فيديو توضيحي رسمي لعملية التركيب إلى فني التركيب.| خصائص خط شاه جراغ الحالي | المبلغ المعلن | تأثير ذلك على عملية التركيب |
|---|---|---|
| الجهد االكهربى | 220 إلى 240 فولت | أحتاج إلى مقوم كهربائي وفني كهرباء |
| قوة | 8 واط لكل متر | حساب الحمل والدائرة |
| كثافة | 120 رقاقة SMD 2835 لكل متر | ضوء خطي موحد |
| التدفق الضوئي | حوالي 760 لومن لكل متر | تقدير الإضاءة |
| IP | IP64 في الفئة الحالية | الحاجة إلى إحكام إغلاق الوصلات |
| فئة العزل | Class II | الحفاظ على عزل الجسم بالكامل |
| قطع المسافة | 20 سنتيمتراً على الخط الحالي | قص فقط على علامة اللفة |
| أقصى طول لجهاز الإطلاق | 50 متراً | تقسيم لفة بطول 100 متر إلى دوائر |
| مُكَمِّلات | موصل، مقوم، مشبك وغطاء | استخدام قطع الغيار الأصلية |
المشاكل الشائعة بعد توصيل الحبل بمصدر الطاقة
الخيط لا يضيء على الإطلاق.
يتم أولاً فحص مصدر الطاقة، والمفتاح، والفيوز، واتجاه المقوم، وإدخال الدبابيس بالكامل، وسلامة الوحدة. في خط الجهد المنخفض، يتم فحص خرج المصدر والقطبية. لا تقم بإجراء اختبارات حية على دبابيس غير موصلة.جزء فقط من الخيط مضاء.
قد تحدث أخطاء في القطع، أو وصلة في المنتصف، أو توجيه داخلي، أو طول زائد. جزء من سلسلة مصابيح LED لا يضيء في حال نشرها، ستتناول عملية استبروجكتر الأخطاء وإصلاحها بالتفصيل هذه المشكلة. إذا لم يكن هذا العنوان نشطًا بعد، فاستخدم القسم التقني من الموضوع.الضوء يومض.
يتم فحص المقبس غير المحكم، ومفتاح التعتيم غير المتوافق، والمقوم غير المناسب، ومصدر الطاقة المنخفض، أو التوصيلات الرطبة. سبب وميض سلسلة مصابيح LED له حدود منفصلة مع الموضوع الحالي وهو مناسب لتشغيل وإطفاء الضوء.يسخن المقبس.
من الأسباب المهمة ضعف توصيل الدبابيس، أو زيادة التيار، أو طول السلك الزائد، أو عدم تطابق الأجزاء، أو الأكسدة. افصل الطاقة فورًا واستبدل الموصل. لن يحل وضع مادة لاصقة على المقبس الساخن مشكلة التوصيل الكهربائي.نهاية الطريق مضاءة بشكل خافت.
في خطوط الجهد المنخفض، يتم فحص انخفاض الجهد، وسمك السلك، والطول الزائد. أما في خطوط الجهد العالي (220 فولت)، فيتم فحص الطول المسموح به، والمقوم، وجودة الموصلات. ويُحظر رفع الجهد بشكل تعسفي.لون واحد من ألوان RGB لا يعمل.
يتم فحص نفس دبوس القناة، واتجاه الموصل، ومخرج وحدة التحكم، والمسار على اللوحة. قد يؤدي إعادة توصيل الأسلاك عن طريق الخطأ إلى تلف مخرج وحدة التحكم. من المفيد استخدام قطعة قصيرة وسليمة للمقارنة.تم إعطاء القليل من الماء.
يتم فصل الدائرة عن مصدر الطاقة وإزالة الجزء المبلل بالكامل. لا يكفي التجفيف الظاهري؛ فقد يستمر التآكل داخل الطلاء. يتم إعادة تركيب الغطاء الطرفي والفتحة والموصلات بأجزاء جديدة.تفوح من اللفافة رائحة دافئة بعد بضع دقائق.
يُؤخذ في الاعتبار عوامل مثل تشغيل الإشعال في وضع الإغلاق، أو التركيب على سطح عازل، أو وجود وصلة مقاومة، أو تجاوز الحمل للسعة المحددة. يجب فصل الدائرة الكهربائية فورًا وعدم إعادة تشغيلها حتى يتم تحديد السبب.| لافتة | السبب المحتمل | السيطرة الأولى | فعل |
|---|---|---|---|
| انقطاع تام للتيار الكهربائي | اتجاه الطاقة أو التشغيل أو التوصيل | المدخل والمقبس | تم اختباره بواسطة كهربائي |
| انقطاع جزئي للتيار الكهربائي | قطع، موصل أو مسار داخلي | الحد الفاصل بين التشغيل والإيقاف | استبدال وحدة معيبة |
| غمزة | اتصال ضعيف أو مُخفّت إضاءة | مقبس ومُشغِّل | تعديل الجزء غير المتوافق |
| سخونة المقبس | تلامس منخفض أو حمل عالي | طول الدبوس والدائرة | الفصل والاستبدال الفوري |
| نهاية الضوء الخافت | انخفاض الجهد | الطول والكابل | تقسيم المسار |
| تسرب المياه | التقطيع أو الإغلاق | جميع النقاط المفتوحة | الاستبدال وإعادة الإغلاق |
شراء سلاسل مصابيح LED بالجملة والتحكم في تركيب مشاريع B2B
قم بتسجيل رمز المنتج وإصداره
في شراء بالجملة لسلاسل إضاءة LED لا يكفي ذكر اسم اللون والطول فقط. يجب تضمين رمز المنتج، والجهد الكهربائي، والطاقة لكل متر، ومسافة القطع، وأبعاد المقطع العرضي، ودرجة الحماية (IP)، ونوع المحرك، والرقم التسلسلي في الفاتورة الأولية. تمنع هذه المعلومات خلط قطع من إصدارات متعددة.حساب الممتلكات
لكل قطعة مقطوعة، يلزم مدخل وغطاء طرفي وعدد مناسب من المثبتات. كما يتم حساب الموصلات المستقيمة، وموصلات الزاوية، وصناديق التوصيل، والكابلات، والموصلات الكهربائية بناءً على الرسم. شراء مئة متر من الحبل دون ملحقات كافية سيؤدي إلى توقف عملية التركيب.مثال عملي للتثبيت
قبل طلب سلك بطول كامل، قم بتجربة طول فعلي للمسار. تحقق من درجة حرارة المقبس، وتجانس الإضاءة، وكفاءة التعتيم، ولون الإضاءة، ووقت التركيب. لا يمكن لاختبار متر واحد أن يُظهر طول السلك وحدود الحرارة القصوى للوصلة.تسليم اللفائف والتحكم بها
ينبغي مقارنة عدد قليل من اللفائف العشوائية بالعينة المرجعية من حيث كتابة النص، ومسافة القطع، ولون الإضاءة، والكثافة، والأبعاد، والملحقات. يجب تحديد الاختلافات بين السلاسل قبل توزيعها على الطوابق أو الفروع.تدريب الفنيين باستخدام الفيديو الرسمي
يجب عرض الفيديو الرسمي لسلسلة Shahcheragh وتعليمات التركيب الخاصة بها في اجتماع بدء التشغيل. كما يجب إجراء توصيل تجريبي معتمد والاحتفاظ به كمرجع. لا يجوز للفني استبدال قطع الغيار بقطع من علامات تجارية أخرى لزيادة السرعة.قسم المئة متر
إذا كان الحد الأقصى لطول كل مقوم ٥٠ مترًا، يُقسّم لفة الـ ١٠٠ متر إلى دائرتين مستقلتين على الأقل. تُسجّل الأطوال الفعلية ومواقع المدخلات ورقم الدائرة على الرسم التخطيطي. لا يُسمح بتوصيل ١٠٠ متر بمُشغّل واحد لتقليل عدد الأجزاء.توفير تكاليف الإصلاح
يُنصح بالاحتفاظ ببضعة أمتار من نفس السلسلة، وبعض المقابس، والدبابيس، وأغطية الأطراف، والمقومات الكهربائية لاستخدامها في عمليات الصيانة المستقبلية. قد يختلف لون وأبعاد السلسلة التالية. يجب وضع ملصق على قطع الغيار يتضمن الرمز وتاريخ التسليم.دقائق الاختبار
بعد التركيب، سجّل طول كل دائرة، وقدرتها، وتيارها، ورقم المُشغّل، وحالة الحماية، ودرجة حرارة المقبس، والتقط صورًا للوصلات. وثّق نتائج العزل في مشروع الواجهة. ستُسهّل هذه المعلومات عمليات استبروجكتر الأعطال وفحوصات الضمان في المستقبل.شروط الضمان
يُعتبر قص المنتج خارج العلامة المحددة، أو توصيله بملحقات غير مناسبة، أو تشغيله على لفة ملفوفة، أو تسرب الماء نتيجة التركيب، عيوبًا في التصنيع. يجب أن تتم عملية التركيب وفقًا لدليل المنتج وشروط الضمان بدقة.
قائمة التحقق من ترتيب المشروع:
- الكود والإصدار الدقيقان للموضوع
- مساحة كل دائرة
- عدد المقابس والمقومات
- عدد الموصلات والموصلات
- المسافة وعدد المثبتات
- طريقة الملكية الفكرية والختم
- نفس لون الإضاءة والسلسلة
- الحماية الكهربائية والموصلات
- فيديو توضيحي لفريق التنفيذ
- قطع الغيار وتقارير الاختبار
أخطاء شائعة في توصيل سلسلة مصابيح LED بالكهرباء
توصيل كابل الـ 12 فولت بمصدر الطاقة في المدينة
سيؤدي هذا الخطأ إلى تلف الفتيل فورًا. اقرأ دائمًا قيمة الجهد من الملصق. لا يُعدّ حجم المحول الصغير أو سُمك الغلاف معيارًا للتشخيص.إزالة مقوم سلسلة 220 فولت
بكرات الخراطيم التي تعمل بالطاقة المباشرة لا تزال تتطلب عادةً جهاز تشغيل خاص. قد يؤدي توصيل كابل الطاقة بدون قطعة مصممة خصيصًا لهذا الغرض إلى تلف الدائرة الكهربائية وتعريض السلامة للخطر.القطع بالمتر، وليس بالعلامة
يجب ألا يؤدي تحقيق الطول المعماري المطلوب بدقة إلى قطع بين وحدتين. يتم تقريب الطول النهائي إلى أقرب علامة مسموح بها، ويتم استيعاب المساحة المتبقية في التصميم.استخدام رقم تعريف شخصي لعلامة تجارية أخرى
قد يؤدي اختلاف بضعة ملليمترات إلى ضعف التوصيل أو ثقب المسار. يجب أن يتطابق رمز الدبوس والمقبس وغطاء النهاية مع نفس السن اللولبي.تشغيل اللفة الملفوفة
تُحتبس الحرارة بين الطبقات، مما يؤدي إلى تلف الخيوط من الداخل. يجب إجراء الاختبار فقط بعد فك الخيوط بالكامل.الاعتماد على الشريط الكهربائي للإغلاق
يتفكك الشريط اللاصق الكهربائي بفعل الحرارة والرطوبة، وهو غير مناسب لترميم الأسطح المقاومة للحرارة. يلزم استخدام غطاء ومادة مانعة للتسرب متوافقين.حرر المقبس تحت الضغط
يجب ألا يرتكز وزن الحبل أو الكابل على المسمار. ينبغي تركيب مشبك مستقل بالقرب من نقطة التوصيل.إخفاء المشغل بدون إمكانية الوصول
يحتاج المكون الإلكتروني إلى التهوية والصيانة. إن دفنه خلف السقف دون فتحة تهوية يحول عملية الإصلاح إلى تلف.استخدام مُخفّت إضاءة غير مناسب
ليست كل سلاسل الإضاءة ذات جهد 220 فولت قابلة للتعتيم. يجب التأكد من إمكانية تعديل شدة الإضاءة من خلال طراز السلسلة ووحدة التشغيل. كما يلزم وجود مُعتِّم إضاءة بتقنية تعديل عرض النبضة (PWM) بتيار كافٍ لسلاسل الإضاءة ذات الجهد المنخفض.اختبار مباشر باستخدام دبابيس مكشوفة
يشكل هذا خطراً لحدوث صدمة كهربائية وماس كهربائي. يتم إكمال جميع أعمال العزل والأغطية قبل توصيل التيار الكهربائي.الأسئلة الشائعة حول كيفية توصيل سلسلة مصابيح LED بالكهرباء
كيف يتم توصيل سلسلة مصابيح LED بجهد 220 فولت بالكهرباء؟
مع وجود دبوس ومقبس ومقوم خاصين بنفس الطراز وغطاء طرفي. يجب أن يتم توصيل الكهرباء من الشبكة العامة وإجراء الاختبار النهائي بواسطة كهربائي.هل يمكن تشغيل سلك كهربائي بجهد 220 فولت مباشرة بدون محول؟
لا يتطلب مصدر جهد خافض 12 فولت، ولكنه يتطلب عادةً مقومًا أو سلك توصيل خاصًا ولا يُسمح بإزالته.كيفية توصيل كابل 12 فولت بشبكة الكهرباء المنزلية؟
يتم استخدام مصدر طاقة تيار مستمر بجهد 12 فولت. يتم توصيل مدخل المصدر بمصدر الطاقة الكهربائية للمدينة، ويتم توصيل المخرجين الموجب والسالب بفتيلة التسخين.هل يمكن تشغيل مصباح يعمل بجهد 24 فولت باستخدام محول جهد 12 فولت؟
قد يكون الضوء خافتاً جداً أو معدوماً تماماً. يجب أن يكون مصدر الطاقة 24 فولت بالضبط.من أي جانب يدخل دبوس الخيط؟
يتم قطعها من المقطع العرضي ومحاذاتها بدقة مع المسارات الموصلة. ويتم تحديد الاتجاه والقطبية من خلال علامة المنتج.ما فائدة غطاء نهاية الخيط؟
فهو يعزل الطرف المفتوح ويمنع التلامس والماء والغبار من الدخول.ما هو جهاز فرد الخيوط؟
المكون المبدئي عبارة عن سلك عالي الجهد يقوم بتقويم التيار المتردد للدوائر الداخلية؛ ولا يزال خرجه يشكل خطراً.من أين تم قص خيط شاه جراغ؟
على علامة المقص الموجودة على نفس اللفة. تشير الدفعة الحالية إلى مسافة 20 سم، ولكن العلامة وبيانات السلسلة نفسها لها الأولوية.هل يمكن اختبار الخيط أثناء طيه؟
لا. تتراكم الحرارة بين الطبقات ويمكن أن تتلف الخيوط في فترة زمنية قصيرة.ما هو أقصى طول لكل مقوم من مقومات شاهشراغ؟
يبلغ مدى الدفعة الحالية 50 متراً. يجب التحقق من ملصق السائق وبيانات المنتج لنفس السلسلة.كم عدد منصات الإطلاق اللازمة لقطع مسافة 100 متر؟
مع حد أقصى يبلغ 50 مترًا، يلزم وجود دائرتين على الأقل وجهازين تشغيل مستقلين.كيفية توصيل خرطومين؟
بفضل الموصل والدبوس المتوافقين، يتم الحفاظ على اتجاه المسارات وإحكام الإغلاق التام. لا يُعد توصيل الأسلاك المكشوفة والمادة اللاصقة الكهربائية من المعايير القياسية.كيفية تثبيت الحبل حول الزاوية؟
يُستخدم موصل ذو زاوية ناعمة أو موصل مقوس. يؤدي الطي الحاد إلى كسر المسار الداخلي.ما هو مصدر الطاقة المطلوب لتشغيل سلسلة أسلاك بجهد 12 فولت؟
يتم ضرب الطاقة لكل متر في الطول وإضافتها بهامش لا يقل عن 20٪؛ يجب أن يكون جهد المصدر 12 فولت.ما هي المعدات اللازمة لإضاءة RGB؟
نفس مصدر الجهد، ووحدة تحكم RGB بتيار كافٍ، وموصل رباعي الأطراف متوافق بإشارة موجبة مشتركة.لماذا يظهر لون واحد فقط من ألوان RGB بعد التثبيت؟
ترتيب الدبابيس أو توصيل القناة أو سعة وحدة التحكم غير صحيح.لماذا يسخن تجويف السن اللولبي؟
قد يكون السبب عدم اكتمال اتصال الدبوس، أو عدم تطابق الجزء، أو الطول المفرط، أو تجاوز التيار للسعة؛ قم بقطع الطاقة على الفور.لماذا نهاية الخيط خافتة؟
انخفاض الجهد، أو الأسلاك الرقيقة، أو الطول المفرط، أو ضعف التوصيل هي أسباب شائعة.هل يمكن تركيب حبل بتصنيف IP64 تحت الماء؟
لا، يقتصر تصنيف IP64 على مقاومة الرذاذ فقط، وليس الغمر الكامل. كما يجب إحكام إغلاق الوصلات بشكل منفصل.هل يكفي الشريط اللاصق الكهربائي لإغلاق أطراف السلك؟
لا. يلزم وجود كوب ومادة مانعة للتسرب متوافقة.هل مصباح شاه جراغ قابل للتعتيم؟
يعتمد ذلك على الطراز وبرنامج التشغيل. يجب التأكد من إمكانية التحكم في شدة الإضاءة من خلال المنتج نفسه أو من خلال ورقة البيانات.ما هي المسافة بين مشابك الحبل؟
يعتمد ذلك على الوزن واتجاه التركيب والبيئة. يجب أن تمنع المثبتات الترهل وأن تكون قريبة من المقبس والموصل.هل من الآمن تركيب خيوط على ألواح MDF؟
فيما يتعلق بدرجة الحرارة والتهوية والشكل المناسب والمسافة من المواد القابلة للاشتعال، فإن استخدام سلك ساخن أو بادئ تشغيل محصور غير مناسب.لماذا انقطع الاتصال بعد المطر؟
تسرب الماء من خلال الغطاء الطرفي أو المقبس أو الموصل. تم فصل الدائرة الكهربائية، ويجب فحص الجزء المبلل واستبداله بواسطة فني متخصص.ما هي الملحقات الأخرى المطلوبة للشراء بالجملة؟
المقوم، الدبوس، المقبس، الغطاء الطرفي، الموصل، المشبك، صندوق التوصيل، حماية الطاقة وقطع الغيار.أين يوجد فيديو تركيب حبل شاه جراغ؟
يتضمن هذا المقال الفيديو الرسمي لشركة Aparat بعنوان "كيفية تركيب سلسلة مصابيح LED ملونة قياسية".من المسؤول عن توصيل سلك الطاقة 220 فولت بمصدر الطاقة؟
سيقوم فني كهربائي ماهر بعزل الدائرة الكهربائية، واختيار الحماية، واختبار العزل والوصلات.هل يمكنني دمج منتجات من علامتين تجاريتين؟
غير مستحسن؛ فالاختلافات في الأبعاد والاتجاهات قد تتسبب في ضعف الاتصال وخطر الحرارة.ماذا لو كانت علامة القطع مختلفة عن معلومات الموقع؟
تعتبر العلامة الموجودة على اللفة نفسها وبيانات السلسلة المسلمة هي المعايير ويجب أن يوافق عليها المصنع قبل القطع.ما الذي يجب اختباره بعد التثبيت؟
إضاءة موحدة، درجة حرارة المقبس، عدم وجود شرارات أو روائح، إحكام الإغلاق، إحكام ربط المثبتات، وأداء حماية الدائرة.قائمة التحقق النهائية لتوصيل أضواء سلسلة LED بالكهرباء
اقرأ قيمة الجهد مرة أخرى.
السيطرة الأولى في كيفية توصيل سلسلة مصابيح LED بالكهرباء يتم ضبط جهد السلسلة ليتناسب مع جهد المُشغِّل أو المصدر. ولا يتم إجراء أي توصيلات اختبارية للكشف عن الجهد.تأكد من علامة القطع.
في كيفية توصيل سلسلة مصابيح LED بالكهرباء يحدد موضع القطع مدى سلامة الوحدة التالية. يجب أن تكون العلامة على نفس اللفة، وليس على الحجم التقريبي.استخدم قطع غيار مناسبة للعائلة.
يجب أن ينتمي كل من الدبوس والمقبس والمقوم والغطاء الطرفي إلى نفس الطراز. هذا المبدأ موجود في كيفية توصيل سلسلة مصابيح LED بالكهرباء يمنع سخونة الوصلات وارتخائها.قم بإيقاف تشغيل الطاقة من لوحة المفاتيح الكهربائية.
جميع الخطوات كيفية توصيل سلسلة مصابيح LED بالكهرباء تُجرى هذه الاختبارات في حالة انقطاع التيار الكهربائي. ولا يُجرى الاختبار النهائي إلا بعد إغلاق جميع العوازل.فك الخيط.
قبل التشغيل، يتم فرد البكرة بالكامل. هذه الخطوة في كيفية توصيل سلسلة مصابيح LED بالكهرباء من الضروري منع احتباس الحرارة.خذ أندكاب على محمل الجد.
الطرف المفتوح هو جزء من الدائرة الكهربائية. كيفية توصيل سلسلة مصابيح LED بالكهرباء لا يُعتبر المنتج كاملاً بدون غطاء وختم كاملين.التزم بالطول المسموح به.
تم الإعلان عن حد أقصى قدره 50 متراً لكل مقوم على خط شاه جراغ الحالي. كيفية توصيل سلسلة مصابيح LED بالكهرباء أما بالنسبة للأطوال الأطول، فيتم ذلك عن طريق تقسيم الدائرة.حرر المقبس من الضغط.
يجب تركيب المشبك بالقرب من المدخل بحيث لا يقع وزن السن اللولبي على الدبوس. سيؤدي ذلك إلى زيادة عمر الوصلة. كيفية توصيل سلسلة مصابيح LED بالكهرباء يزداد.التحكم في درجة حرارة الوصلة.
بعد بدء التشغيل، تحقق من المقبس بحثًا عن حرارة غير طبيعية أو رائحة كريهة أو تغير في اللون. كيفية توصيل سلسلة مصابيح LED بالكهرباء ارتفاع درجة حرارة التوصيلات هو علامة تحذيرية، وليس سلوكاً طبيعياً.قم بتسليم الرسم والفيديو إلى الفني المختص بالتركيب.
بالنسبة للمشروع، يجب تضمين ورقة بيانات المسلسل والفيديو الرسمي لشاه جراغ في جدول الأعمال. كيفية توصيل سلسلة مصابيح LED بالكهرباء يجب تنفيذه بنفس الطريقة في جميع مراحل المشروع.ملخص كامل
كيفية توصيل سلسلة مصابيح LED بالكهرباء يبدأ الأمر باكتشاف الجهد. يتم تركيب شريط إضاءة LED بجهد 220-240 فولت باستخدام مقوم، ودبوس، ومقبس، وغطاء طرفي متوافقين؛ ويتطلب شريط الإضاءة بجهد 12 و24 فولت مصدر طاقة تيار مستمر بنفس الجهد؛ ويتطلب شريط إضاءة RGB أو شريط إضاءة قابل للعنونة وحدة تحكم مناسبة بالإضافة إلى مصدر الطاقة. في كيفية توصيل سلسلة مصابيح LED بالكهرباء يُقطع الفتيل من العلامة الموجودة على نفس البكرة فقط. يُركّب الدبوس بدقة في المسارات الداخلية، ويُدخل المقبس دون أن يظهر المعدن، ويُغلق الطرف الحر بغطاء صغير. يُفك الفتيل قبل إضاءته بالكامل ويُحرر من الشد باستخدام مشابك مناسبة. من الأخطاء الشائعة إضاءة بكرة ملفوفة، واستخدام قطع غيار من علامات تجارية أخرى، والاعتماد على الشريط اللاصق الكهربائي للإغلاق. تُعلن الدفعة الحالية من مصابيح شاهشراغ عن مواصفات مثل 8 واط لكل متر، و120 شريحة SMD 2835، وحوالي 760 لومن لكل متر، ومؤشر تجسيد اللون (CRI) أعلى من 80، ودرجة حماية IP64، وفئة عزل II، ومسافة قطع 20 سم، وطول أقصى 50 مترًا لكل مقوم. نظرًا لاحتمالية وجود أرقام مختلفة في الإصدارات الأقدم، فإن الكتابة الموجودة على نفس البكرة وورقة البيانات المرفقة هما المرجع النهائي. كيفية توصيل سلسلة مصابيح LED بالكهرباء هي. بالنسبة لكابلات الجهد المنخفض، تُحسب طاقة المصدر من حاصل ضرب الطول بالواط لكل متر، مع هامش أمان لا يقل عن 20%. ويتم التحكم في القطبية الموجبة والسالبة، ومقطع الكابل، وانخفاض الجهد. تتطلب الكابلات الأطول حقن الطاقة أو فروعًا متوازية متعددة. في شراء بالجملة لسلاسل إضاءة LED إلى جانب حساب المساحة، يجب أيضًا حساب عدد المقومات والمقابس والدبابيس وأغطية الأطراف والموصلات والمشابك. ينبغي الاحتفاظ بعينة من الطول الفعلي لإجراء الإصلاحات قبل إجراء الاختبار الكامل، كما ينبغي الاحتفاظ بأجزاء من نفس السلسلة. يُترك التوصيل النهائي بشبكة الكهرباء العامة واختيار المصهر واختبار العزل لفني الكهرباء.- سلسلة إضاءة LED
- سلسلة ألوان LED بارسية
- رمز موضوع روشانا 15791
- رمز خيط شاهشراغ 1136
- دليل خيوط شاهشراغ الملونة
- سبب وميض سلسلة مصابيح LED
- فيديو رسمي لتركيب معيار حبل شاه جراغ
- دليل LEDVANCE الرسمي للقطع والتوصيل واختيار المصدر
- الدليل الرسمي لشركة HitLights لحساب القدرة وانخفاض الجهد
- ملحقات رسمية لسلسلة إضاءة LEDVANCE 230V
